Как рассчитать питание распределенной периферии Degson

Распределенная периферия серии DF20 от компании Degson надежно зарекомендовала себя на отечественном рынке автоматизации и стала отличной альтернативой ушедшим с рынка производителям.

Состав семейства распределённой периферий от компании Degson включает в себя все необходимые компоненты:

• интерфейсные модули;
• модули ввода/вывода;
• весоизмерительные модули;
• модули питания.

Интерфейсные модули (они еще называются базовыми модулями) являются «главными» компонентами всей сборки:

Они «опрашивают» все устройства нижнего уровня (датчики, расходомеры, КиП и т.д.) и передают полученные данные на «средний» или «верхний» уровень; Модули выпускаются с поддержкой всех актуальных протоколов передачи данных (Profinet; EtherCAT; EtherNET IP; CC-LINK IE Field Basic; Modbus TCP/IP), благодаря этому распределенную периферию можно легко интегрировать практически в  любую локальную систему управления: как в уже работающую, так и в новую; К интерфейстным модулям крепятся все остальные модули сборки, питание модулей ввода/вывода происходит по внутренней шине.

Рис.1. Сборка модулей периферии. Вид со стороны шины питания

В большинстве случаев мощности базового модуля достаточно. Однако, если в системе используется большое количество аналоговых модулей, можно столкнуться с проблемой недостаточности питания. В этом случае необходимо использовать дополнительные модули питания.

Все интерфейсные модули имеют разный ток питания шины (табл.1) и могут обеспечить питанием разное количество сигнальных модулей.

Табл.1

В каком случае необходимо использовать дополнительные модули питания?

Для быстрой и точной оценки баланса мощности системы, компанией Degson был разработан специальный конфигуратор.

Для работы необходимо скачать файл (Excel) и  запустить его на  своём компьютере.

Рассмотрим процесс работы с конфигуратором.

В конфигураторе представлены 3 столбца (Рис. 2):

• наименование модулей;
• ток потребление;
• резерв по току питания шины.

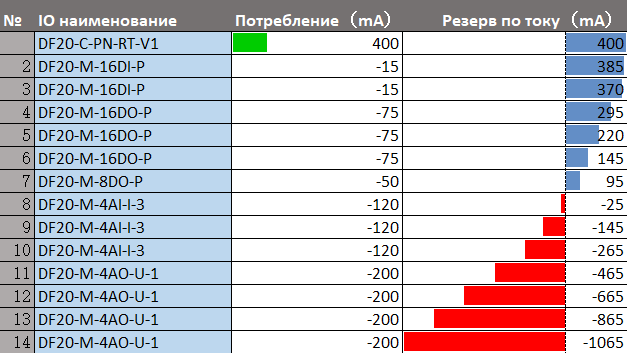

Рис.2 (в начале работы конфигуратор выглядит так)

Разберем несколько примеров сборки модулей.

В первом примере рассмотрим сборку, которая передаёт данные по протоколу Modbus TCP:

• 100 дискретных входов типа NPN;
• 83 дискретных выходов типа NPN.

Исходя из наших требований, подбираем необходимое оборудование: базовый модуль, модули ввода/вывода (Рис.3).

Рис.3

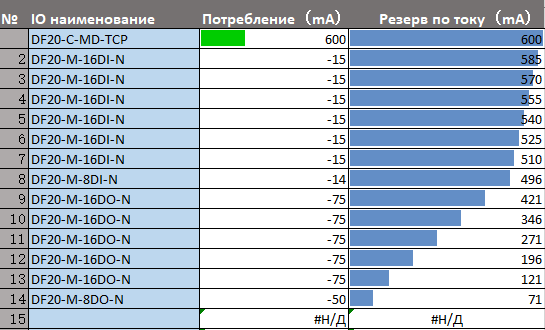

Оценить баланс мощности можно по соотношению столбцов 2 и 3. В конфигураторе видно, что резерва по току питания шины (столбец 3) интерфейсного модуля DF20-C-MD-TCP 600 мА достаточно, чтобы обеспечить питанием все модули. Из соотношения баланса мощностей видно, что дополнительных модулей питания не требуется.

Во втором примере рассмотрим случай, когда предполагается передача данных по сети Profinet большого количества сигналов:

• 25 дискретных входов типа PNP;
• 50 дискретных выхода типа PNP;
• 10 аналоговых входов 4-20 мА;
• 16 аналоговых выходов 0-10 В.

Внося необходимое оборудование в конфигуратор, получаем следующий баланс мощностей (Рис.4).

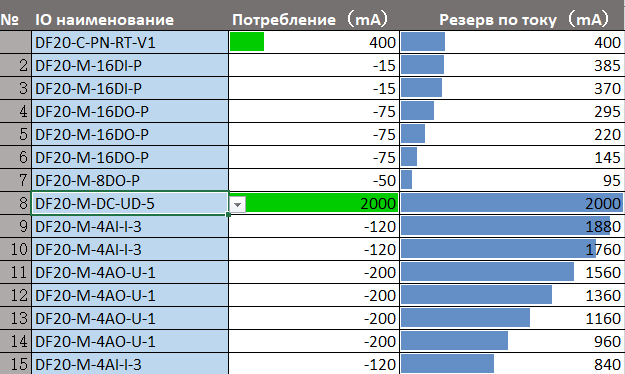

Рис.4

В данном случае видно, что тока питания шины интерфейсного модуля недостаточно чтобы запитать все модули и требуется дополнительный модуль питания.

В номенклатуре распределенной периферии Degson представлены следующие модули питания (Табл.2):

Табл.2

Добавим в нашу установку модуль питания DF20-M-DC-UD-5 на 2А (Рис.5):

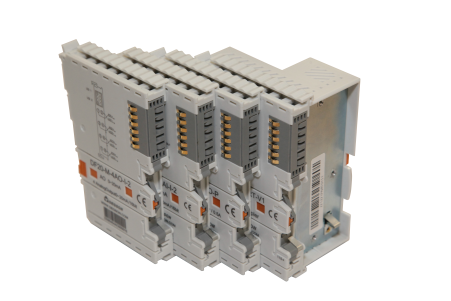

Рис.5

После добавления дополнительного модуля питания все устройства подключены, резерва по току достаточно и установка будет работать в штатном режиме.

Следует учесть, что модуль питания устанавливается в стойку строго после того, как ток шины питания интерфейсного модуля исчерпан. Модуль питания запитывает оборудование справа от себя, исключением является модуль DF20-M-DC-U-5-V1, он может запитывать оборудование с «обеих» сторон.

Воспользоваться конфигуратором питания Вы сможете, пройдя по этой ссылке.
