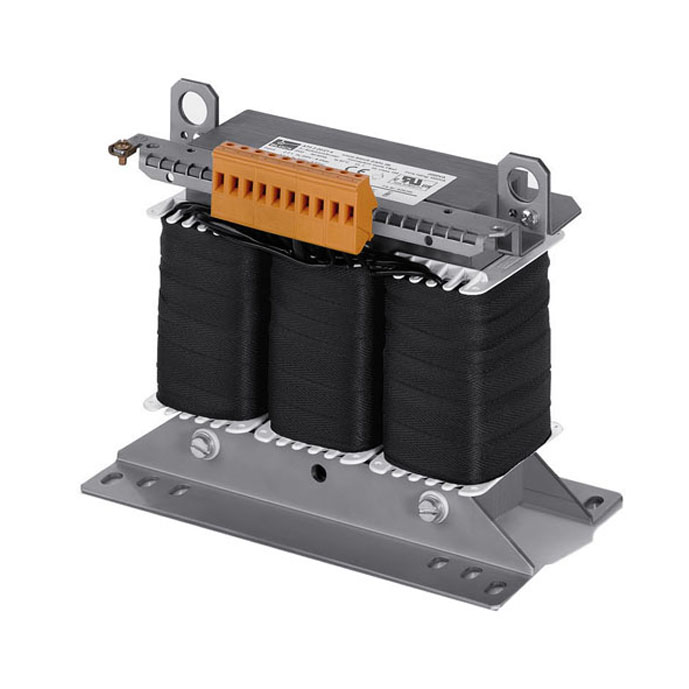

Трехфазный симметрирующий трансформатор

Трехфазный симметрирующий трансформатор является устройством, необходимым для выравнивания напряжения в фазах питающей сети и устранения перекоса фаз.

3-х фазная сеть является одним из самых распространённых способов снабжения и передачи электроэнергии. Но, к сожалению, к ней нельзя подключить мощную однофазную нагрузку так как рассчитанный ток срабатывания в несколько раз ниже. Результатом подключения нагрузок различного характера и величины к трёхфазной сети является смещению нулевой точки. Это приводит к возникновению уравнительного тока и большим потерям энергии. Помимо этого, также появляется напряжение смещения, которое со своим ростом повышает риск повреждения изоляции, отключений, отказов и неустойчивой работы.

Решением данной проблемы является использование трансформаторов 3UI. Их работа основана на симметрировании фаз между собой, а не на выравнивании напряжения на каждой фазе отдельно. Это достигается за счет дополнительной обмотки, встроенной в трансформатор. Эта обмотка рассчитана на ток номинальной нагрузки трансформатора. Теперь, при возникновении уравнительного тока, потоки нулевой последовательности будут компенсироваться противоположно направленными потоками симметрирующей обмотки. Как итог, предотвращение перекоса фаз и снижение электропотребления из сети.

К преимуществам использования таких трансформаторов следует отнести гальваническую развязку потребителей от сети, высокую надёжность, безопасность и экономичность.

• На вход трансформатора подается 3*400 В, а на выходе 1*230 В
• Степень защиты: IP 20, IP54
• КПД: 98%
• Частота 50-60Гц

Область применения: производства с мощными однофазными станками, дачные дома и индивидуальные коттеджи, военная техника и вооружение, морской транспорт.
