Моторные дроссели BLOCK NKE и MR3

28.05.2015

Преимущества NKE и MR3
Технические характеристики моторных дросселей серии NKE
Массогабаритные показатели моторных дросселей серии NKE
Технические характеристики моторных дросселей серии MR3
Массогабаритные показатели моторных дросселей серии MR3

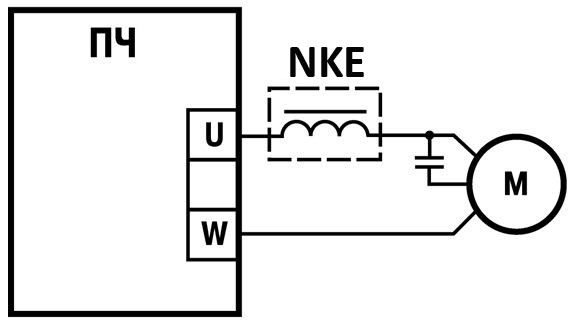

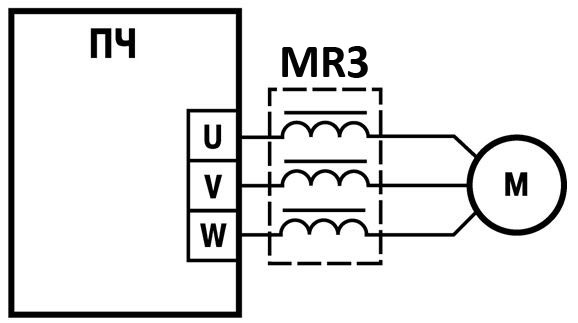

Схема подключения

Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ПЧ и защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.

Основная функция моторного дросселя — превращение ШИМ выхода ПЧ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.

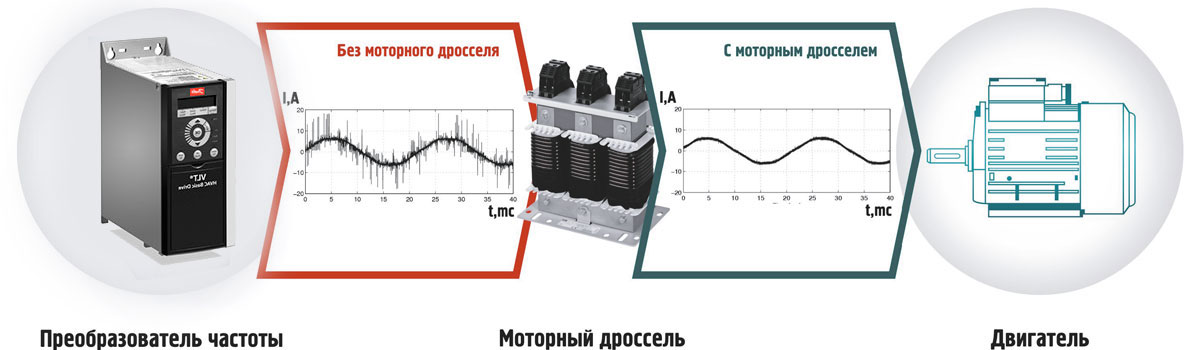

Влияние моторного дросселя на ток двигателя

Преимущества NKE и MR3

Увеличение длины моторного кабеля до 300 м;
Повышение надежности и долговечности мотора;
Успешное подавление электромагнитных помех;
Уменьшение амплитуды перенапряжений на клеммах двигателя;
Снижение уровня шума двигателя.

Использование моторных дросселей ограничивает dv/ dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля с 15 для экранированного кабеля (50 для неэкранированного), что допускается при подключении двигателя напрямую к ПЧ, до 150-300 метров.

Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.

Помимо всего прочего использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧ однофазный двигатель с токосдвигающим конденсатором.

Технические характеристики моторных дросселей серии NKE

Модификация	Номинальный ток, А	Индуктивность, мГн	Применение с модификацией ПЧ, кВт
NKE 2/14,65	2	14,65	0,18-0,37
NKE 4/7,33	4	7,33	0,75
NKE 6/4,88	6	4,88	1,5
NKE 10/2,93	10	2.93	2,2
NKE 16/1,83	16	1.83	3,7

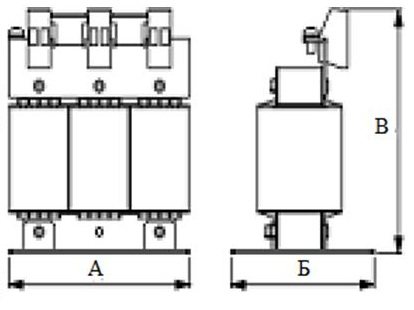

Массогабаритные показатели моторных дросселей серии NKE

Модификация	Масса, кг	Размер, мм (АхБхВ)
NKE 2/14,65	0.60	60	66	68
NKE 4/7,33	0.60	60	66	68
NKE 6/4,88	0.60	60	66	68
NKE 10/2,93	1.40	84	78	96
NKE 16/1,83	1.40	84	78	96

Технические характеристики моторных дросселей серии MR3

Модификация	Номинальный ток, А	Индуктивность, мГн	Применение с модификацией ПЧ
MR3 400/2,5	2	2,55	0,25-0,75
MR3 400/4	4	1,59	0,75-1,5
MR3 400/6	6	1,06	2,2
MR3 400/8	8	0,8	1,5-3,0
MR3 400/10	10	0,64	2,2-4,0
MR3 400/13	13	0,49	5,5
MR3 400/18	18	0,35	3,7-7,5
MR3 400/24	24	0,27	5,5-11.0
MR3 400/30	30	0,21	7,5-15,0
MR3 400/37	37	0,17	15,0-18,5
MR3 400/42	42	0,15	11,0-22,0
MR3 400/61	60	0,1	30,0
MDB 400/72	72	0,05	37,0
MDB 400/91	91	0,05	45,0
MDB 400/110	110	0,05	55,0
MDB 400/150	150	0,05	75,0
MDB 400/176	176	0,05	90,0

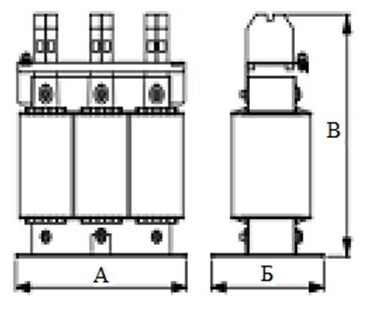

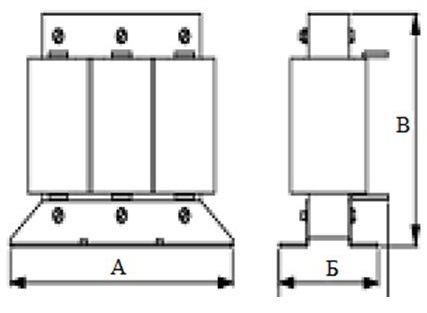

Массогабаритные показатели моторных дросселей серии MR3

Модификация	Масса, кг	Размер, мм (АхБхВ)
MR3 400/2,5	0,7	78	63	100
MR3 400/4	0,75	78	63	100
MR3 400/6	0,9	96	69	117
MR3 400/8	0,95	96	69	117
MR3 400/10	1,7	120	85	140
MR3 400/13	1,8	120	85	140
MR3 400/18	2,5	120	95	140
MR3 400/24	2,6	120	95	140
MR3 400/30	3,5	155	95	162
MR3 400/37	3,6	155	95	162
MR3 400/42	5,2	155	110	177
MR3 400/61	7,4	185	112	210
MDB 400/72	10,3	210	120	182
MDB 400/91	10,3	210	120	182
MDB 400/110	20,0	240	131	205
MDB 400/150	24,3	240	141	205
MDB 400/176	27,5	240	165	205
