Система измерений в нескольких цепях EASY BRANCH является наиболее эффективной и простой альтернативой по сравнению с традиционным решением, предусматривающим использование отдельного измерительного прибора для каждой точки измерений. Электрические шкафы, установленные в торговых центрах или в производственных цехах, представляют собой идеальные варианты для установки системы EASY BRANCH.

Компания МИГ-Электро является официальным дистрибьютором бренда Lovato Electric. В нашем интернет-магазине MEGE.RU вы всегда можете купить продукцию марки по специальной цене. В наличии и на заказ модули расширения, устройства связи к анализаторам DMG. Доставка по РФ! - 8(800) 707-40-72. Точную стоимость сообщит менеджер после обработки заказа. Минимальное количество в заказе: 1 шт. Наличие на складе в Москве, Санкт-Петербурге (Спб), Екатеринбурге, Казани, Ростове-на-Дону. «МИГ Электро» — производитель и поставщик климатического оборудования для электрических и серверных шкафов.

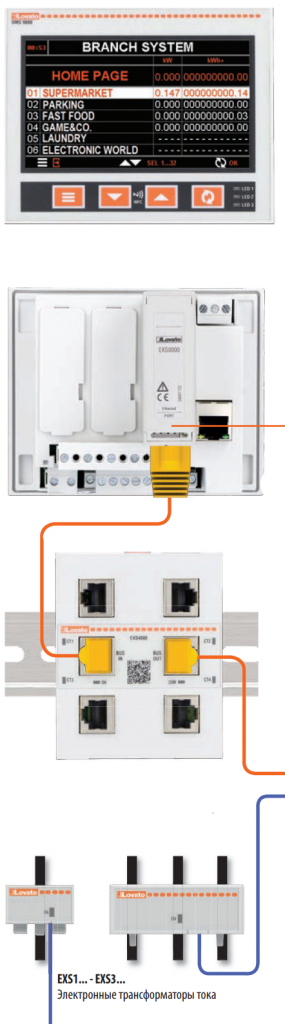

Компоненты системы

Анализаторы параметров сети DMG7500, DMG8000, DMG9000
Представляет собой «сердце» системы: измеряют электрическое напряжение в шкафу и ток на входе,
выводят на собственный дисплей результаты всех измерений, произведенных на входе распределительной системы, и
в каждой из точек измерения, в которых ведется мониторинг. Измеренные значения электрических величин могут также
передаваться на внешние устройства с помощью встроенных портов связи (RS485 или Ethernet).





Шинный модуль EXS0000
Устанавливается в одном из слотов анализатора параметров сети и позволяет с помощью стандартного кабеля Ethernet (кат.6)
осуществлять подсоединение и питание до 8 модулей измерения токов EXS4..., которые автоматически распознаются без необходимости
выполнения каких-либо настроек. При подсоединении 5 или более модулей измерения токов EXS4... для шинного модуля EXS0000 требуется
источник питания 24В пост. тока-0,2A.

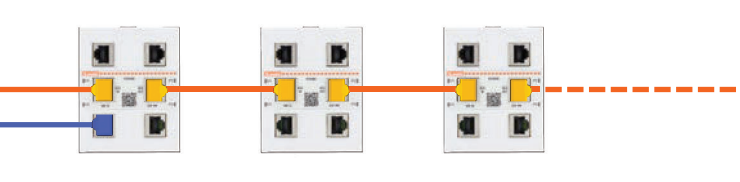

К шинному модулю EXS0000 можно подсоединить макс. 8 модулей измерения
токов EXS4..., что позволяет осуществлять мониторинг максимум:
- 33 трехфазных нагрузок;
- 99 однофазных нагрузок.
Включая нагрузки, подсоединенные непосредственно к анализатору параметров сети.

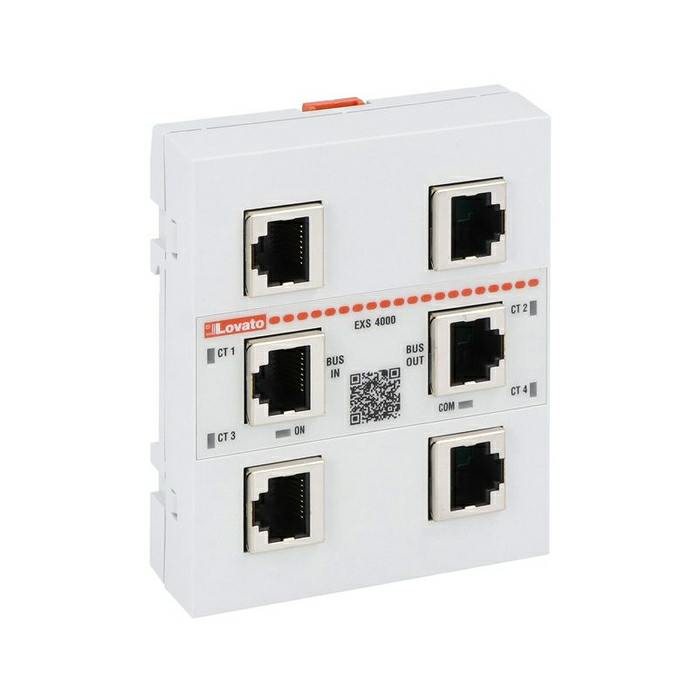

Модуль измерения токов EXS4000
Этот модуль осуществляет концентрацию измерений контролируемых нагрузок с
помощью электронных трансформаторов тока EXS3... (трехфазных или однофазных)
или EXS1... (однофазного). Каждый модуль позволяет измерять до 4 трехфазных или
12 однофазных нагрузок или вести измерения в смешанной трехфазной/однофазной
конфигурации.

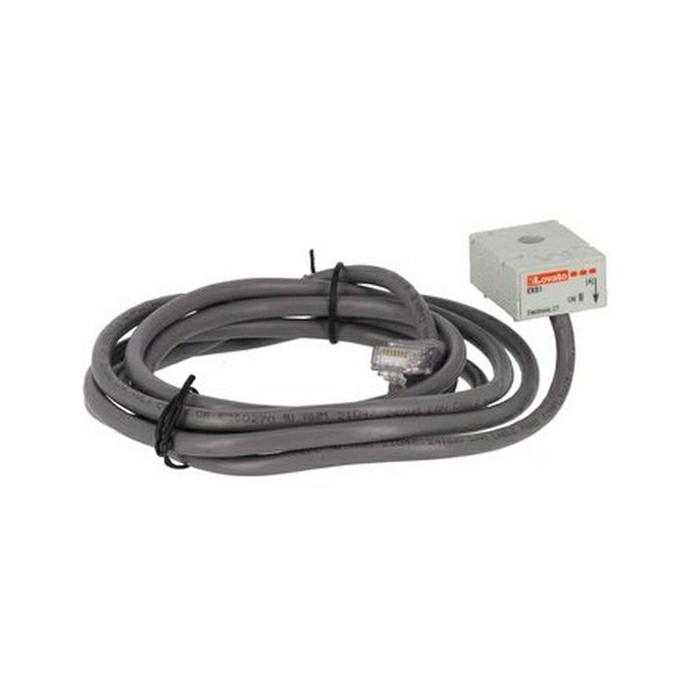

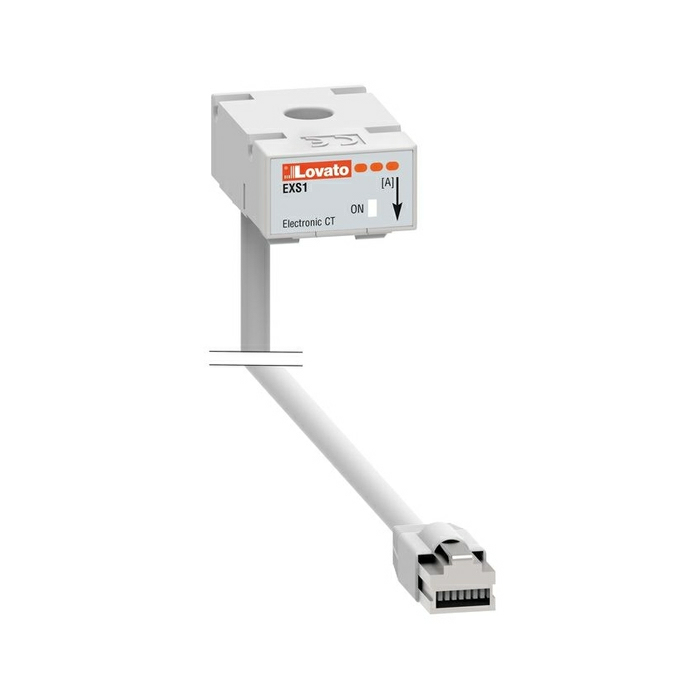

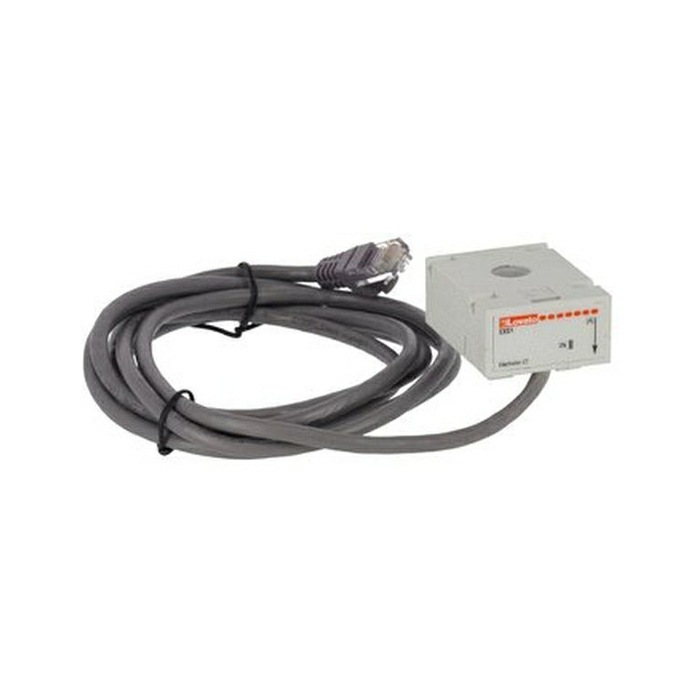

Электронные трансформаторы тока EXS1... и EXS3...
Представляют собой датчики тока, которые благодаря своим компактным размерам
пригодны для установки на выходе автоматических модульных выключателей.
Предназначены для использования с однофазными или трехфазными нагрузками;
диаметры окон и расстояния между ними специально выполнены под соответствующие размеры
автоматических выключателей с термомагнитным расцепителем:
- для трансформаторов тока номиналом до 63A: Ø=7мм, расстояние между окнами 18мм;
- для трансформаторов тока номиналом до 125A: Ø=7мм, расстояние между окнами 27мм.
Подсоединяются к модулю измерения токов EXS4000 с помощью кабеля RJ45 длиной 2 метра, что обеспечивает быстроту и
безошибочность выполнения соединений. EXS3... также могут быть запрограммированы для использования с однофазными нагрузками.
