IK-TIA MODBUS Программирование и настройка MODBUS на базе TIA Portal

Описание:

Курс предназначен для специалистов, занимающихся вводом в эксплуатацию и обслуживанием систем автоматизации SIMATIC TIA
Portal, в которых реализованы промышленные коммуникации с использованием открытого коммуникационного протокола MODBUS.
С помощью MODBUS можно подключать устройства как полевого уровня, так и устройства систем визуализации и управления.

Требования:

• Умение работать в среде разработки TIA Portal любой версии
• Знания систем SIMATIC S7 в объеме следующих курсов TIA-PRO1 или TIA-SERV1, или TIA-MICRO1

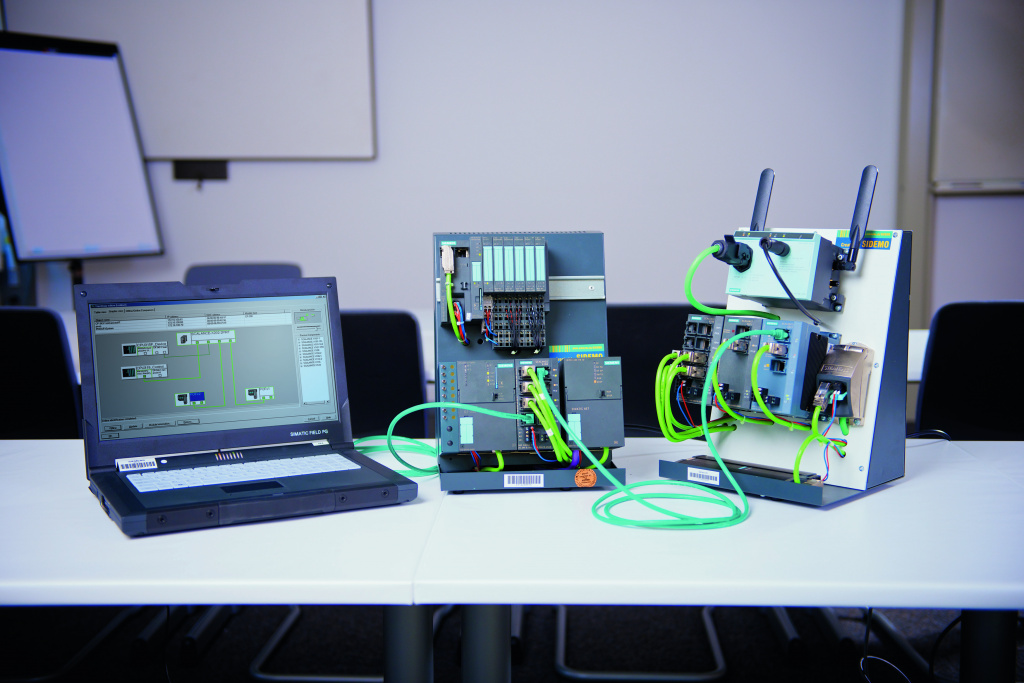

• Вы будете работать с программным обеспечением TIA Portal Практические упражнения выполняются с использованием учебных
  стендов TIA Portall (CPU 1215), с коммуникационного модуля с CM 1241 RS422/485 (Modbus RTU master), Modbus станциями
  децентрализованной периферии (slave) и Modbus прибором учета (slave). Стендов Simatic S7-315PN/DP для реализации Modbus
  TCP Client/Server. HMI панели Simatic Comfort Panel TP700.

Задачи курса:

Слушатели курса рассматривают теоретические основы открытого коммуникационного протокола MODBUS, который соответствует
стандарту, принятому некоммерческой организацией Modbus-IDA. Изучают реализации протокола Modbus RTU, Modbus TCP и
различные способы подключения modbus устройств: RS232, RS422, RS485, Ethernet. Рассматривают топологию RS485 сети и способы
построения последовательных сетей с помощью RS 485 сетевых компонентов, архитектуру ведущий-ведомый (master-slave).
Теоретические знания закрепляются с помощью многочисленных практических упражнений по настройке и программированию мастер
систем на примере контроллера S7-1200 с применением коммуникационного модуля с CM 1241 RS422/485 (Modbus RTU) с
подключением ведомых устройств сторонних производителей, настройке и программированию контроллера S7-1200 (через CM 1241)
в качестве ведомого Modbus RTU устройства. Дополнительно изучаются инструменты тестирования и ввода в эксплуатацию сети
Modbus RTU. Отдельно рассматривается протокол Modbus TCP для контроллеров S7-300/400/1200/1500 и систем визуализации Simatic
HMI, с практическими упражнениями для Client и Server реализаций. По завершении этого ориентированного на практику курса
слушатели будут в состоянии строить и оптимизировать сети, Modbus RTU, Modbus TCP, выполнять тестирование и поддержку этих
сетей.

Целевая аудитория:

• Программисты
• Инженеры-наладчики
• Технический персонал
• Обслуживающий персонал

Содержание:

1. Обзор промышленных сетей.
2. Основы открытого коммуникационного протокола MODBUS.
3. Построение и компоненты сети Modbus RTU.
4. Мастер система Modbus RTU на контроллере S7- 1200/1500.
5. Контроллер S7-1200/1500 как Modbus RTU ведомое устройство.
6. Подключение и программирование обмена ведомых устройств Modbus RTU сторонних производителей.
7. Инструменты тестирования и ввода в эксплуатацию сети Modbus RTU.
8. Simatic HMI Panel по сети Modbus RTU.
9. Контроллер S7-300/400/1200/1500 в роли Modbus TCP Server .
10. Контроллер S7-300/400/1200/1500 в роли Modbus TCP Client.
11. Simatic HMI в роли Modbus TCP Server.
12. Обмен данными между несколькими контроллерами по протоколам Modbus.

Продолжительность - 4 дня.

В настоящий момент, данный курс не проводится.
Рекомендуем выбрать другой из раздела "SIMATIC NET".
