Общие принципы маркировки отечественной кабельной продукции

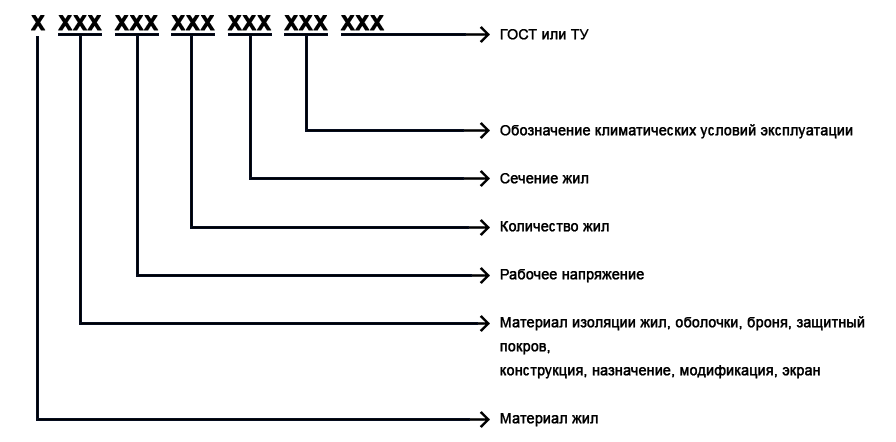

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются в определенном порядке, каждая буква или цифра имеет свое значение.

Расшифровка позиций в маркировке кабелей в зависимости от размера и количества проводов, используемых для электропроводки

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	нет буквы - медь
1-я буква	Материал жил	А - алюминий
2-я буква	Степень гибкости	Г - гибкий, многожильный
2-я буква	Степень гибкости	ничего нет - одножильный
3-я буква	Материал изоляции	В - поливинилхлорид (ПВХ)
		П - полиэтилен
		Р - резина
		НР - негорючая резина
		Ф - фторопласт
		Ц - пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ - броня из стальной профилированной ленты
		Бн - броня из стальных лент с защитным покровом, не поддерживающим горение
		В - ПВХ
		Д - оплетка из двойного провода
		К - броня из круглых стальных проволок, заключенных в стальной поклов
		СБ - свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В - ПВХ (если стоит в конце обозначает бумажную изоляцию)
		Г - противокоррозионный защитный слой. Если "Г" - нет защита от механических повреждений
		О - изолированные провода объединены общей оплеткой
		Шв - защитный слой - выпрессованный шланг из ПВХ
		Шп - защитный слой - выпрессованный шланг из полиэтилена
		Шпс - тоже, но полижтилен самозатухающий
		Э - экранированный
		Т - провод для прокладыки в трубах
