Трехъярусные клеммы с винтовыми зажимами UT

		2,5 (4) ММ², 24 A, ТРЕХЪЯРУСНАЯ КЛЕММА				2,5 (4) ММ², ТРЕХЪЯРУСНАЯ ЗАЗЕМЛЯЮЩАЯ КЛЕММА				2,5 (4) ММ², 24 A, ТРЕХЪЯРУСНАЯ СХЕМА С ЗАЗЕМЛЯЮЩИМ ОСНОВАНИЕМ

		ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ				ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ				ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм		5,2 х 90 х 77,5				5,2 х 69,9 х 65				5,2 х 90 х 77
Макс. электрические данные		Iмакс , A 24	Uмакс , B 500	макс Ø, мм2 0,14 - 4	AWG 26 - 12	-	Uмакс , B 500	макс Ø, мм2 0,14 - 6	AWG 26 - 12	Iмакс , A 24	Uмакс , B 500	макс Ø, мм2 0,14 - 4	AWG 26 - 12
Расчетное напряжение, В		500	600	600	-	-	-	-	-	500	600	600	-
Номинальный ток , А / сечение, мм2		19 / 2,5	20 / -	20	-	-	- / -	-	-	19 / 2,5	20 / -	20	-
Расчетное сечение, мм2		2,5	-	-	-	2,5	-	-	-	2,5	-	-	-
Диапазон сечений, AWG		26 - 12	26 - 12	26 - 12	-	26 - 12	26 - 12	26 - 12	-	26 - 12	26 - 12	26 - 12	-
Возможности подключения		однож.	многож.	Кабельный наконечник с пластмассовой втулкой или без		однож.	многож.	Кабельный наконечник с пластмассовой втулкой или без		однож.	многож.	Кабельный наконечник с пластмассовой втулкой или без
1-жильный, мм2		0,14 - 4	0,14 - 4	0,14 - 2,5	0,14 - 2,5	0,14 - 4	0,14 - 4	0,14 - 2,5	0,14 - 2,5	0,14 - 4	0,14 - 4	0,14 - 2,5	0,14 - 2,5
2-жильный (одинаковые жилы), мм2		0,14 - 1,5	0,14 - 1,5	0,14 - 1,5	-	0,14 - 1,5	0,14 - 1,5	0,14 - 1,5	-	0,14 - 1,5	0,14 - 1,5	0,14 - 1,5	-
2-жильный гибкий с кабельным наконечником TWIN , мм2		-	-	-	0,5 - 1	-	-	-	0,5 - 1,5	-	-	-	0,5 - 1,5

		ДАННЫЕ ДЛЯ ЗАКАЗА				ДАННЫЕ ДЛЯ ЗАКАЗА				ДАННЫЕ ДЛЯ ЗАКАЗА
Описание	Цвет	Тип		Артикул	Кол-во в упаковке, шт.	Тип		Артикул	Кол-во в упаковке, шт.	Тип		Артикул	Кол-во в упаковке, шт.

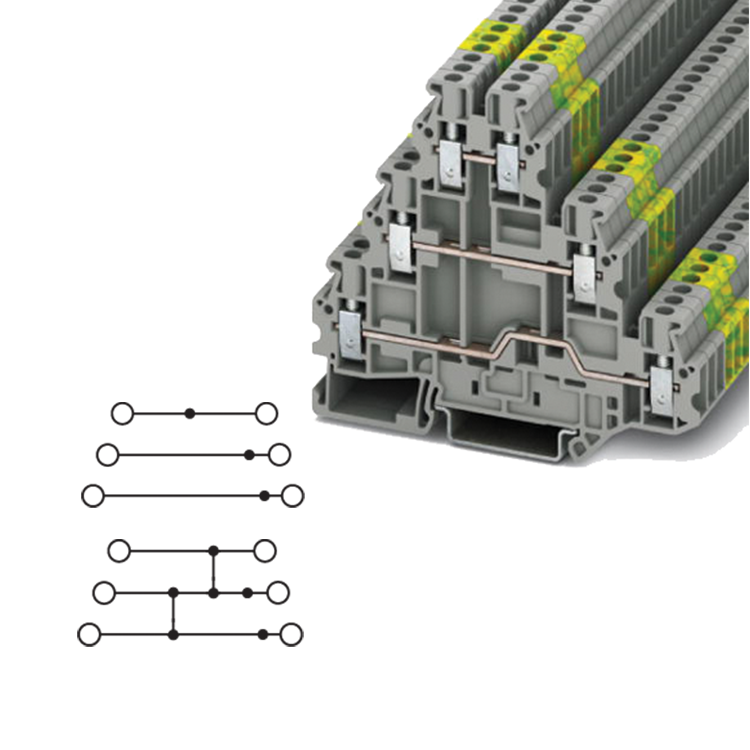

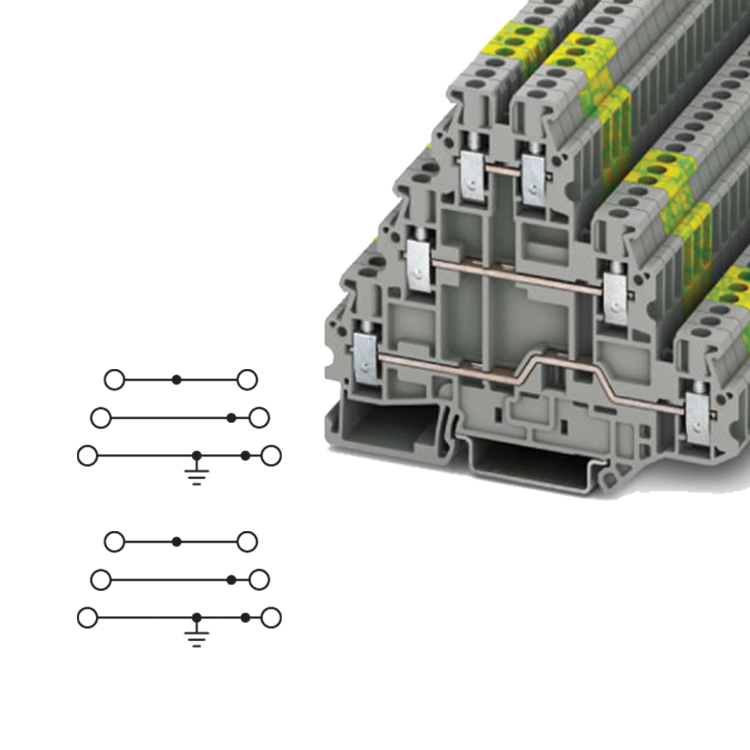

Клемма на рейку NS 35/7,5, NS 35/15		UT 2,5-3L		3214259	50	-		-	-	UT 2,5-PE/L/L		3214301	50
Клемма с вертикальной перемычкой на рейку NS 35/7,5, NS 35/15		UT 2,5-3PV		3214262	50	-		-	-	UT 2,5-PE/L/N		3214291	50

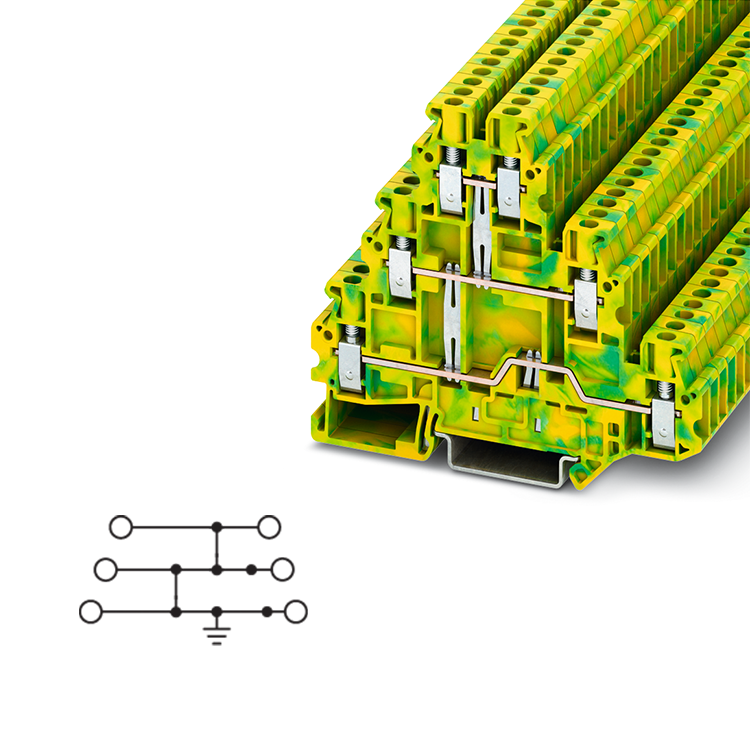

Заземляющая клемма на рейку NS 35/7,5, NS 35/15		-		-	-	UT 2,5-3PE		3214275	50	-		-	-

		ПРИНАДЛЕЖНОСТИ				ПРИНАДЛЕЖНОСТИ				ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерый		D-UT 2,5-3L		3214314	50	D-UT 2,5-3L		3214314	50	D-UT 2,5-3L		3214314	50
Разделительная пластина, выравниваниет ярусы в случае смещения, ширина 2,5 мм, серая		-		-	-	-		-	-	-		-	-
Переходящая перемычка, 2 полюса, красная		FBS 2-5		3030161	50	FBS 2-5		3030161	50	FBS 2-5		3030161	50
Переходящая перемычка, 3 полюса, красная		FBS 3-5		3030174	50	FBS 3-5		3030174	50	FBS 3-5		3030174	50
Переходящая перемычка, 4 полюса, красная		FBS 4-5		3030187	50	FBS 4-5		3030187	50	FBS 4-5		3030187	50
Переходящая перемычка, 5 полюсов, красная		FBS 5-5		3030190	50	FBS 5-5		3030190	50	FBS 5-5		3030190	50
Переходящая перемычка, 10 полюсов, красная		FBS 10-5		3030213	10	FBS 10-5		3030213	10	FBS 10-5		3030213	10
Переходящая перемычка, 20 полюсов, красная		FBS 20-5		3030226	10	FBS 20-5		3030226	10	FBS 20-5		3030226	10
Разделительная пластина, ширина 2,2 мм, cерая		TP-UK		3003046	10	TP-UK		3003046	10	TP-UK		3003046	10
Адаптер для тестового штекера		PAI-4-N GY		3032871	10	PAI-4-N GY		3032871	10	PAI-4-N GY		3032871	10
Тестовый штекер состоит из металлической детали		MPS-MT		0201744	10	MPS-MT		0201744	10	MPS-MT		0201744	10
Изоляционная втулка для тестового штекера		MPS-IH RD		0201676	10	MPS-IH RD		0201676	10	MPS-IH RD		0201676	10
Модульный штекер для подключения тестера		PS-5		3030983	10	PS-5		3030983	10	PS-5		3030983	10
Отвертка		SF-SL 0,6X3,5-100 S-VDE		1212587	10	SF-SL 0,6X3,5-100 S-VDE		1212587	10	SF-SL 0,6X3,5-100 S-VDE		1212587	10
Монтажная рейка		NS 35/7,5 PERF 2000MM		0801733	5	NS 35/7,5 PERF 2000MM		0801733	5	NS 35/7,5 PERF 2000MM		0801733	5
Концевой стопор		CLIPFIX 35, CLIPFIX 35-5				CLIPFIX 35, CLIPFIX 35-5				CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза		UC-TM 5, UCT-TM 5 или ZB 5				UC-TM 5, UCT-TM 5 или ZB 5				UC-TM 5, UCT-TM 5 или ZB 5
