Трех - и четырехвыводные винтовые клеммы UT

Поделиться:

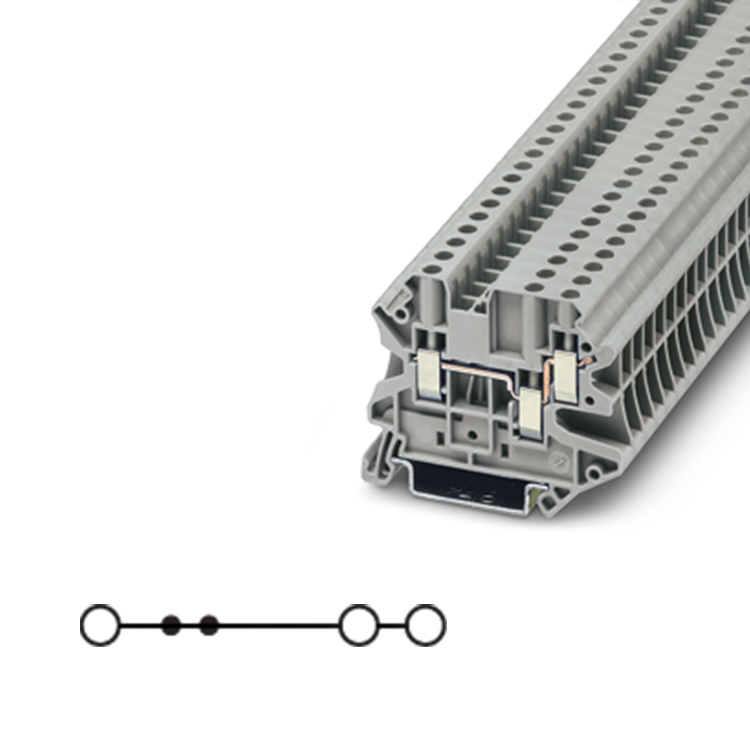

2,5 (4) ММ², 30 A, ПРОХОДНАЯ КЛЕММА,
3 РАЗЪЕМА

 4 (6) ММ², 41 A, ПРОХОДНАЯ КЛЕММА,
3 РАЗЪЕМА 		4 (6) ММ², 41 A, 1000 В, ПРОХОДНАЯ КЛЕММА,

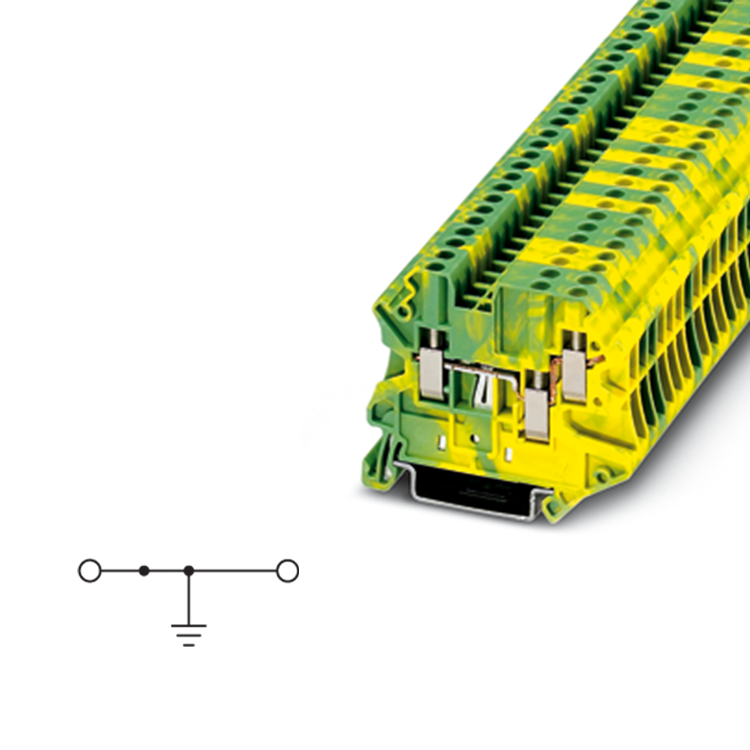

3 РАЗЪЕМА 		2,5 (4) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,

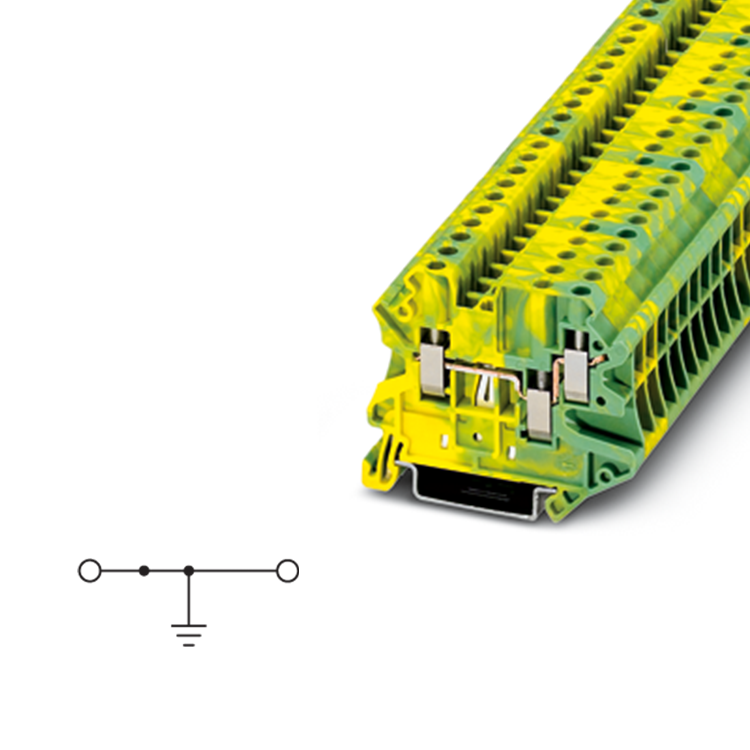

3 РАЗЪЕМ 		4 (6) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
3 РАЗЪЕМА


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 57,8 х 47,5 6,2 х 57,8 х 47,5 6,2 х 57,8 х 50 5,2 х 57,8 х 47,5 6,2 х 57,8 х 47,5
Макс. электрические данные Iмакс , A
30 		Uмакс , B
500 		макс Ø, мм2
0,14 - 4 		AWG
26 - 12 		Iмакс , A
41 		Uмакс , B
500 		макс Ø, мм2
0,14-6 		AWG
26-10 		Iмакс , A
39 		Uмакс , B
1000 		макс Ø, мм2
0,14 - 6 		AWG
26 - 10 		- Uмакс , B
500 		макс Ø, мм2
0,14 - 4 		AWG
26 - 12 		- Uмакс , B
500 		макс Ø, мм2
0,14 - 4 		AWG
26 - 12
Расчетное напряжение, В 500 150 150 352 500 150 150 352 1000 - - - - - - - - - - -
Номинальный ток, А/ сечение, мм2 24 / 2,5 20 / - 20 / - 21 / 2,5 // 25 / 4 32 / 4 30 / - 30 / - 29 / 4 // 35 / 6 32 / 4 - / - - - - - / - - - - - / - - -
Расчетное сечение, мм2 2,5 - - 2,5 4 - - - 4 - - - 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 26 - 12 26 - 12 26 - 12 26 - 12 26 - 10 26 - 10 26 - 10 26 - 10 26 - 10 - - - 26 - 12 26 - 12 26 - 12 26 - 12 26 - 10 26 - 10 26 - 10 26 - 10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1 - - - 0,5 - 2,5 - - - 0,5 - 1 - - - 0,5 - 1 - - - 0,5 - 1


ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5-TWIN 3044513 50 UT 4-TWIN 3044364 50 UT 4-TWIN HV 3000608 50 - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5-TWIN BU 3044526 50 UT 4-TWIN BU 3044500 50 - - - - - - - - -
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15
- - - - - - - - - UT 2,5-TWIN-PE 3044539 50 UT 4-TWIN-PE 3044380 50

ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-UT 2,5/4-TWIN 3047141 50 D-UT 2,5/4-TWIN 3047141 50 D-UT 4-TWIN HV 3000710 50 D-UT 2,5/4-TWIN 3047141 50 D-UT 2,5/4-TWIN 3047141 50
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый DS-UT 2,5/4 3047109 50 DS-UT 2,5/4 3047109 50 - - - DS-UT 2,5/4 3047109 50 DS-UT 2,5/4 3047109 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50 FBS 2-6 3030336 50 FBS 2-5 3030161 50 FBS 2-6 3030336 50
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50 FBS 3-6 3030242 50 FBS 3-5 3030174 50 FBS 3-6 3030242 50
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50 FBS 4-6 3030255 50 FBS 4-5 3030187 50 FBS 4-6 3030255 50
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50 FBS 5-6 3030349 50 FBS 5-5 3030190 50 FBS 5-6 3030349 50
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10 FBS 10-6 3030271 10 FBS 10-5 3030213 10 FBS 10-6 3030271 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10 FBS 20-6 3030365 10 FBS 20-5 3030226 10 FBS 20-6 3030365 10
Разделительная пластина, ширина 2,2 мм, cерая ATP-UT-TWIN 3047183 50 ATP-UT-TWIN 3047183 50 - - - ATP-UT-TWIN 3047183 50 ATP-UT-TWIN 3047183 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10 PS-6 3030996 10 PS-5 3030983 10 PS-6 3030996 10
Предупреждающая табличка, желтая WS UT 2,5 3047923 10 WS UT 4 3047332 10 WS UT 4 3047332 10 WS UT 2,5 3047923 10 WS UT 4 3047332 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6

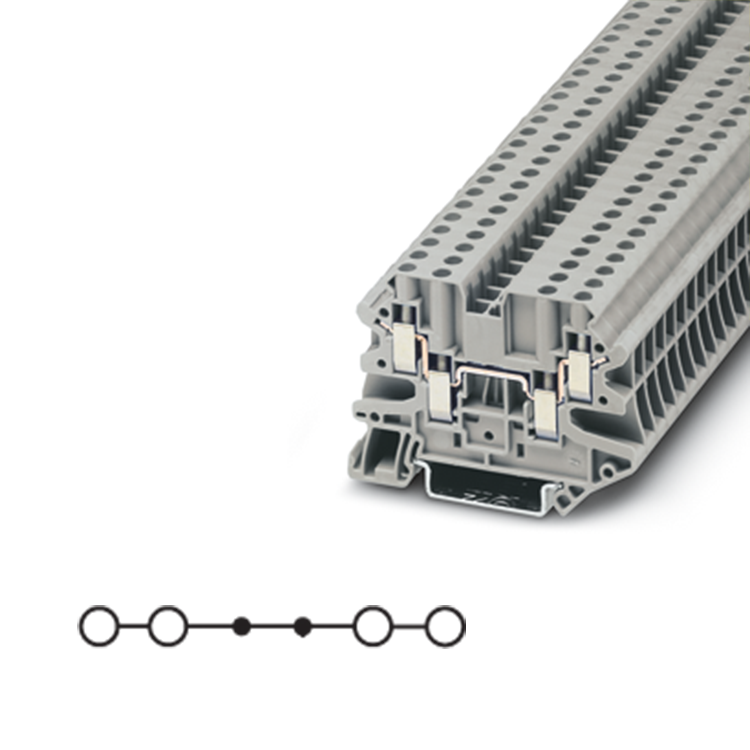

2,5 (4) ММ², 30 A, ПРОХОДНАЯ КЛЕММА,
4 РАЗЪЕМА 		4 (6) ММ², 39 A, ПРОХОДНАЯ КЛЕММА,
4 РАЗЪЕМА 		4 (6) ММ², 37 A, 1000 В, ПРОХОДНАЯ КЛЕММА,

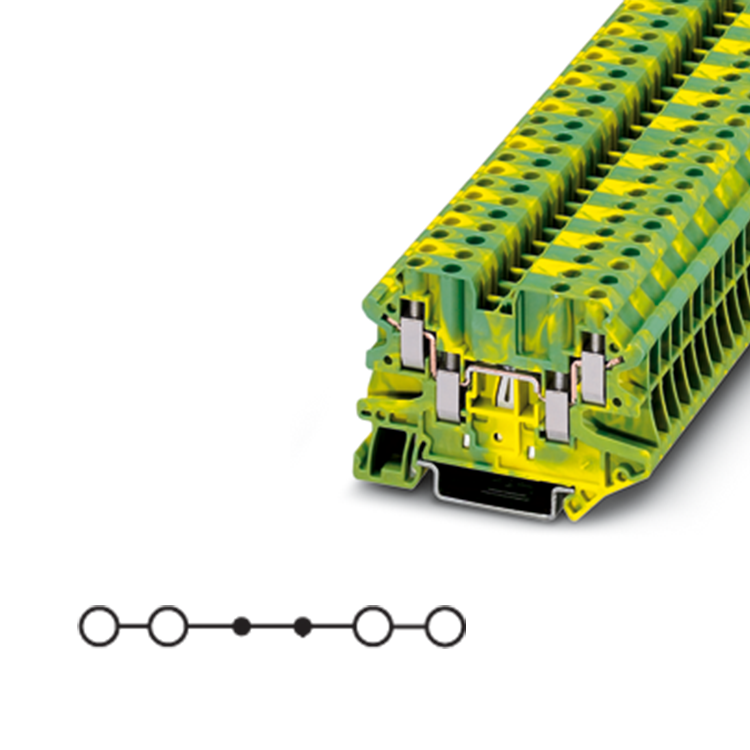

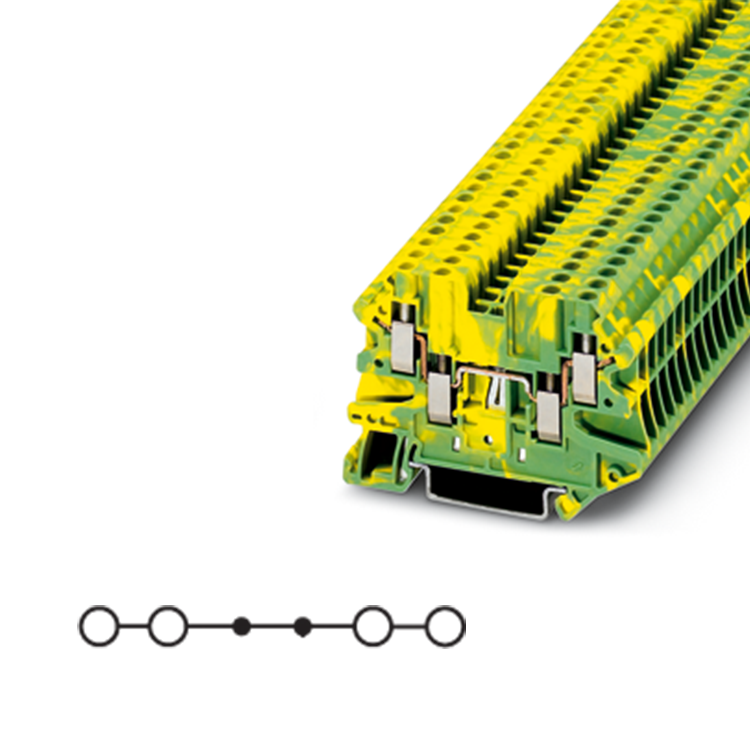

4 РАЗЪЕМА 		2,5 (4) ММ², КЛЕММА ЗАЩИТНОГО СОЕДИНЕНИЯ, 4 РАЗЪЕМА 4 (6) ММ², ЗАЗЕМЛЯЮЩАЯ КЛЕММА,
4 РАЗЪЕМА


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 65,4 х 47,5 6,2 х 65,4 х 47,5 6,2 х 65,4 х 50 5,2 х 65,4 х 47,5 6,2 х 65,4 х 47,5
Макс. электрические данные Iмакс , A
30 		Uмакс , B
500 		макс Ø, мм2
0,14 - 4 		AWG
26 - 12 		Iмакс , A
39 		Uмакс , B
500 		макс Ø, мм2
0,14 - 6 		AWG
26 - 10 		Iмакс , A
37 		Uмакс , B
1000 		макс Ø, мм2
0,14 - 6 		AWG
26 - 10 		- Uмакс , B
500 		макс Ø, мм2
0,14 - 4 		AWG
26 - 12 		- Uмакс , B
500 		макс Ø, мм2
0,14 - 4 		AWG
26 - 12
Расчетное напряжение, В 500 150 150 352 500 150 150 352 1000 - - - - - - - - - - -
Номинальный ток, А / сечение, мм2 24 / 2,5 20 / - 20 / - 21 / 2,5 // 25 / 4 32 / 4 30 / - 30 / - 29 / 4 // 33 / 6 32/4 - / - - - - - / - - - - - / - - -
Расчетное сечение, мм2 2,5 - - 2,5 4 - - 4 4 - - - 2,5 - - 2,5 4 - - 4
Диапазон сечений, AWG 26 - 12 26 -1 2 26 - 12 26 - 12 26 - 10 26 - 10 26 - 10 26 - 10 26 - 10 - - - 26 - 12 26 - 12 26 - 12 26 - 12 26 - 10 26 - 10 26 - 10 26 -10
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 -
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - 1 - - - 0,5 - 1 - - - 0,5 - 1 - - - 0,5 - 1 - - - -


ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5-QUATTRO 3044542 50 UT 4-QUATTRO 3044571 50 UT 4-QUATTRO HV 3048823 50 - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5-QUATTRO BU 3044555 50 UT 4-QUATTRO
BU 		3044584 50 UT 4-QUATTRO HV BU 3048836 50 - - - - - -
Заземляющая клемма на рейку
NS 35/7,5, NS 35/15
- - - - - - - - - UT 2,5-QUATTRO-PE 3044568 50 UT 4-QUATTRO-PE 3044597 50

ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-UT 2,5/4-
QUATTRO 		3047170 50 D-UT 2,5/4-
QUATTRO 		3047170 50 D-UT 4-QUATTRO HV 3048852 50 D-UT 2,5/4-QUATTRO 3047170 50 D-UT 2,5/4-QUATTRO 3047170 50
Сегмент крышки для закрытия многопроводных клемм при установке 2-проводных клемм, серый DS-UT 2,5/4 3047109 50 DS-UT 2,5/4 3047109 50 - - - DS-UT 2,5/4 3047109 50 DS-UT 2,5/4 3047109 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50 FBS 2-6 3030336 50 FBS 2-5 3030161 50 FBS 2-6 3030336 50
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50 FBS 3-6 3030242 50 FBS 3-5 3030174 50 FBS 3-6 3030242 50
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50 FBS 4-6 3030255 50 FBS 4-5 3030187 50 FBS 4-6 3030255 50
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50 FBS 5-6 3030349 50 FBS 5-5 3030190 50 FBS 5-6 3030349 50
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10 FBS 10-6 3030271 10 FBS 10-5 3030213 10 FBS 10-6 3030271 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10 FBS 20-6 3030365 10 FBS 20-5 3030226 10 FBS 20-6 3030365 10
Разделительная пластина, ширина 2,2 мм, cерая ATP-UT-QUATTRO 3047196 50 ATP-UT-QUATTRO 3047196 50 ATP-UT-QUATTRO 3047196 50 ATP-UT-QUATTRO 3047196 50 ATP-UT-QUATTRO 3047196 50
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Тестовый штекер состоит из металлической
детали 		MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10 PS-6 3030996 10 PS-5 3030983 10 PS-6 3030996 10
Предупреждающая табличка, желтая WS UT 2,5 3047923 10 WS UT 4 3047332 10 WS UT 4 3047332 10 WS UT 2,5 3047923 10 WS UT 4 3047332 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
