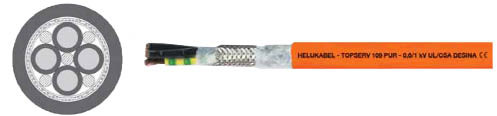

TOPserv pur особо гибкий кабель для двигателей, для буксируемых цепей, без пары, в соответствии с Siemens Standard 6FX8008-plus, 0,6/1 кВ

Поделиться:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Специальный PUR-кабель для буксируемых цепей в соответствии с UL AWM станд. 21223 CSA AWM или 20234 CSA AWM с регистрацией VDE
  • Температурный диапазон: подвижно от -30°C до +80°C и стационарно от -40°C до +80°C
  • Номинальное напряжение: VDE U0/U 600/1000 В и UL/CSA 1000 В
  • Испытательное напряжение (50 Гц) 4000 В
  • Сопротивление изоляции мин. 20 МОм x км
  • Минимальный радиус изгиба: подвижно 7,5x Ø кабеля и стационарно 4x Ø кабеля

СТРУКТУРА

  • Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, BS 6360 кл. 6 или IEC 60228 кл. 6
  • Изоляция жил - полипропилен, безгалогеновый
  • Жилы питания

    • Жила 1: черная с маркировкой U/L1/C/L+
    Жила 2: черная с маркировкой V/L2
    Жила 3: черная с маркировкой W/L3/D/L-
    Жилы управления
    TOPSERV 109 PUR без пар управления
    TOPSERV 113 PUR с 1 парой управления

  • стандарт Siemens

    • Жила 1: черная с маркировкой BR1
    Жила 2: белая с маркировкой BR2

  • стандарт Lenze

    • Жила 1: коричневая с маркировкой BR1
    Жила 2: белая с маркировкой BR2
    TOPSERV 121 PUR с 2 парами управления
    Пара 1: черная с маркировкой № 5+6
    Пара 2: черная с маркировкой BR2

  • Желто-зеленая жила заземления
  • Экранирование жил управления парами луженой медной оплеткой
  • Жилы питания скручены с жилами управления и с опорным филлером с оптимальным шагом
  • Обмотка из флиса обеспечивает низкий коэффициент трения
  • Экранирующая оплетка из луженой медной проволоки, покрытие пр. 85%
  • Внешняя оболочка - PUR-материал
  • Цвет оболочки – оранжевый (RAL 2003),
  • С разметкой метража

СВОЙСТВА

  • Внешняя PUR-оболочка с низким коэффициентом трения, не распространяющая горение, предельно
  • устойчивая к истиранию, безгалогеновая, стойкая к УФ-излучению, маслам, гидролизу и микробам
  • Оптимальные материалы изоляции обеспечивают стойкость к маслам (в том числе минеральным маслам), смазкам, хладагентам, гидравлическим жидкостям, а также множеству щелочей и растворителей
  • За счет экранирующей оплетки покрытием пр. 85 % обеспечивается оптимальное соответствие требованиям к ЭМС
  • Кабели производятся по высоким стандартам качества и соответствуют стандарту DESINA
  • Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
  • Стойкость к чистящим и дезинфицирующим средствам согласно стандарту ECOLAB

ИСПЫТАНИЯ

  • Самозатухающая, не распространяющая горение PUR-оболочка в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1

TOPSERV 109 PUR, в соответствии с Siemens 6FX8008PLUS

Артикул Кол-во жил x
номинальное
сечение, мм² 		Для
систем 		OEM
Арт. 		Цвет
оболочки 		Внешний Ø
прибл. мм 		Масса
меди
кг / км 		Вес
прибл. кг / км 		AWG-№
75943 ( 4 G 1,5) Siemens 6FX8008-1BB11 оранжевый RAL 2003 8,9 90 142 16
75944 ( 4 G 2,5) Siemens 6FX8008-1BB21 оранжевый RAL 2003 10,7 132 206 14
75945 ( 4 G 4) Siemens 6FX8008-1BB31 оранжевый RAL 2003 12,2 204 290 12
75946 ( 4 G 6) Siemens 6FX8008-1BB41 оранжевый RAL 2003 14,5 315 423 10
75947 ( 4 G 10) Siemens 6FX8008-1BB51 оранжевый RAL 2003 17,5 488 672 8
75948 ( 4 G 16) Siemens 6FX8008-1BB61 оранжевый RAL 2003 21,6 769 1038 6
75949 ( 4 G 25) Siemens 6FX8008-1BB25 оранжевый RAL 2003 25,2 1100 1495 4
75950 ( 4 G 35) Siemens 6FX8008-1BB35 оранжевый RAL 2003 28,6 1510 1936 2
75951 ( 4 G 50) Siemens 6FX8008-1BB50 оранжевый RAL 2003 33,4 2133 2774 1
700437 ( 4 G 70) Siemens 6FX8008-1BB70 оранжевый RAL 2003 39,9 3029 3803 2/0
700897 ( 4 G 95) Siemens - оранжевый RAL 2003 49,5 4606 5102 3/0

TOPSERV 113 PUR, в соответствии с Siemens 6FX8008PLUS

Артикул Кол-во жил x
номинальное
сечение, мм² 		Для
систем 		OEM
Арт. 		Цвет
оболочки 		Внешний Ø
прибл. мм 		Масса
меди
кг / км 		Вес
прибл. кг / км 		AWG-№
78948 ( 4 G 1,5 + (2 x 1,5)) Siemens 6FX8008-1BB11 оранжевый RAL 2003 11,6 148 233 16
78949 ( 4 G 2,5 + (2 x 1,5)) Siemens 6FX8008-1BB21 оранжевый RAL 2003 13,2 187 315 14
78950 ( 4 G 4 + (2 x 1,5)) Siemens 6FX8008-1BB31 оранжевый RAL 2003 14,8 268 403 12
78951 ( 4 G 6 + (2 x 1,5)) Siemens 6FX8008-1BB41 оранжевый RAL 2003 16,3 358 555 10
78952 ( 4 G 10 + (2 x 1,5)) Siemens 6FX8008-1BB51 оранжевый RAL 2003 19,5 584 769 8
75956 ( 4 G 16 + (2 x 1,5)) Siemens 6FX8008-1BB61 оранжевый RAL 2003 23,1 825 1207 6
75957 ( 4 G 25 + (2 x 1,5)) Siemens 6FX8008-1BB25 оранжевый RAL 2003 26,8 1283 1642 4
75958 ( 4 G 35 + (2 x 1,5)) Siemens 6FX8008-1BB35 оранжевый RAL 2003 30,9 1850 2120 2
75959 ( 4 G 50 + (2 x 1,5)) Siemens 6FX8008-1BB50 оранжевый RAL 2003 34,2 2540 2918 1

TOPSERV 113 PUR, в соответствии с Lenze

Артикул Кол-во жил x
номинальное
сечение, мм² 		Для
систем 		OEM
Арт. 		Цвет
оболочки 		Внешний Ø
прибл. мм 		Масса
меди
кг / км 		Вес
прибл. кг / км 		AWG-№
707228 ( 4 G 1 + (2 x 0,5)) Lenze - оранжевый RAL 2003 10,5 88 166 16
707229 ( 4 G 1,5 + (2 x 0,5)) Lenze - оранжевый RAL 2003 11,5 106 206 16
707230 ( 4 G 2,5 + (2 x 0,5)) Lenze - оранжевый RAL 2003 13,2 152 268 14
707231 ( 4 G 4 + (2 x 1,0)) Lenze - оранжевый RAL 2003 14,6 229 387 12
707232 ( 4 G 6 + (2 x 1,0)) Lenze - оранжевый RAL 2003 17,6 333 523 10
707746 ( 4 G 10 + (2 x 1,0)) Lenze - оранжевый RAL 2003 20,1 508 766 8
707747 ( 4 G 16 + (2 x 1,0)) Lenze - оранжевый RAL 2003 23,8 751 1174 6

TOPSERV 113 PUR

Артикул Кол-во жил x
номинальное
сечение, мм² 		Для
систем 		OEM
Арт. 		Цвет
оболочки 		Внешний Ø
прибл. мм 		Масса
меди
кг / км 		Вес
прибл. кг / км 		AWG-№
77376 ( 4 G 1 + (2 x 0,75)) - - оранжевый RAL 2003 11,5 134 250 17
700199 ( 4 G 1,5 + (2 x 0,5)) - - оранжевый RAL 2003 11,5 127 240 16
74506 ( 4 G 1,5 + (2 x 1,0)) - - оранжевый RAL 2003 11,1 138 212 16
74507 ( 4 G 2,5 + (2 x 1,0)) - - оранжевый RAL 2003 12,5 177 274 14
74508 ( 4 G 4 + (2 x 1,0)) - - оранжевый RAL 2003 14,3 258 378 12
74514 ( 4 G 6 + (2 x 1,0)) - - оранжевый RAL 2003 16,2 348 493 10
74509 ( 4 G 10 + (2 x 1,0)) - - оранжевый RAL 2003 19 574 736 8
74510 ( 4 G 16 + (2 x 1,0)) - - оранжевый RAL 2003 22,2 815 1071 6
74511 ( 4 G 25 + (2 x 1,0)) - - оранжевый RAL 2003 26,2 1273 1616 4
74512 ( 4 G 35 + (2 x 1,0)) - - оранжевый RAL 2003 29,8 1840 2080 2
74513 ( 4 G 50 + (2 x 1,0)) - - оранжевый RAL 2003 33,7 2530 2854 1

TOPSERV 121 PUR, в соответствии с Bosch Rexroth

Артикул Кол-во жил x
номинальное
сечение, мм² 		Для
систем 		OEM
Арт. 		Цвет
оболочки 		Внешний Ø
прибл. мм 		Масса
меди
кг / км 		Вес
прибл. кг / км 		AWG-№
706003 ( 4 G 0,75 + (2 x 0,5)) Bosch Rexroth INK-0670 оранжевый RAL 2003 9,2 77 138 17
73774 ( 4 G 1 + 2 x (2 x 0,75)) Bosch Rexroth INK-0653 оранжевый RAL 2003 11,5 148 254 17
76103 ( 4 G 1,5 + 2 x (2 x 0,5)) - - оранжевый RAL 2003 12,4 145 250 17
73579 ( 4 G 1,5 + 2 x (2 x 1,0)) - - оранжевый RAL 2003 12,6 182 262 16
700561 ( 4 G 1,5 + 2 x (2 x 0,75)) Bosch Rexroth INK-0650 оранжевый RAL 2003 12,2 170 290 16
73580 ( 4 G 2,5 + 2 x (2 x 1,0)) Bosch Rexroth INK-0602 оранжевый RAL 2003 14,6 229 336 14
78955 ( 4 G 2,5 + 2 x (2 x 1,5)) - - оранжевый RAL 2003 15,6 241 350 14
74094 ( 4 G 4 + 2 x (2 x 1,0)) - - оранжевый RAL 2003 16,2 312 475 12
X00562/a>7 ( 4 G 4 + (2 x 1,0) + (2 x 1,5)) Bosch Rexroth INK-0603 оранжевый RAL 2003 16 318 485 12
78956 ( 4 G 4 + 2 x (2 x 1,5)) - - оранжевый RAL 2003 16,7 324 490 12
74095 ( 4 G 6 + 2 x (2 x 1,0)) - - оранжевый RAL 2003 18,2 376 606 10
700563 ( 4 G 6 + (2 x 1,0) + (2 x 1,5)) Bosch Rexroth INK-0604 оранжевый RAL 2003 18,8 398 615 10
78957 ( 4 G 6 + 2 x (2 x 1,5)) - - оранжевый RAL 2003 19 450 621 10
74096 ( 4 G 10 + 2 x (2 x 1,0)) - - оранжевый RAL 2003 21,5 609 905 8
700564 ( 4 G 10 + (2 x 1,0) + (2 x 1,5)) Bosch Rexroth INK-0605 оранжевый RAL 2003 22,4 610 915 8
78958 ( 4 G 10 + 2 x (2 x 1,5)) - - оранжевый RAL 2003 22,4 625 925 8
75978 ( 4 G 16 + 2 x (2 x 1,5)) Bosch Rexroth INK-0606 оранжевый RAL 2003 26,9 904 1226 6
75979 ( 4 G 25 + 2 x (2 x 1,5)) Bosch Rexroth INK-0607 оранжевый RAL 2003 28 1323 1595 4
75980 ( 4 G 35 + 2 x (2 x 1,5)) Bosch Rexroth INK-0667 оранжевый RAL 2003 32,5 1621 2196 2
700565 ( 4 G 50 + 2 x (2 x 2,5)) Bosch Rexroth INK-0668 оранжевый RAL 2003 37 2600 3000 1⁠

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.

Вы можете получить бесплатную консультацию технических специалистов «МИГ Электро»
