ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Кол-во контактов 3 (2+PE) | Кол-во контактов 4 (3+PE) | 4-конт. | ||||
|---|---|---|---|---|---|---|---|
|
Разъем с гибким проводом длиной 0,5 м |
Кодирование | S (AC) | S (AC) | T (DC) | |||
| Номинальное напряжение, В | 630 | 630 | 60 | ||||
| Номинальный ток, А | 16 | 12 | 12 | ||||
| Сечение проводника, мм2 | 1,5 | 1,5 | 1,5 | ||||

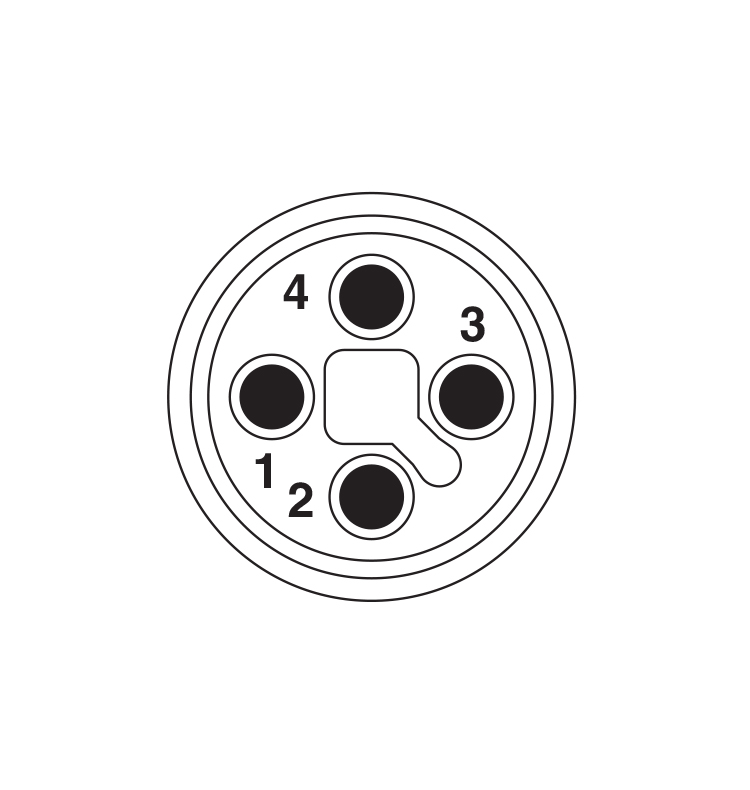

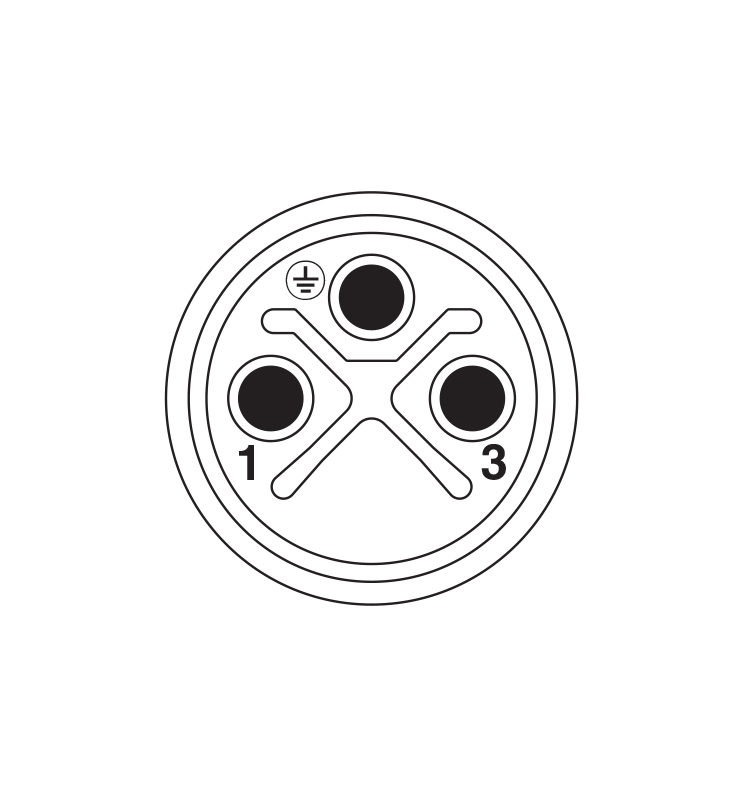

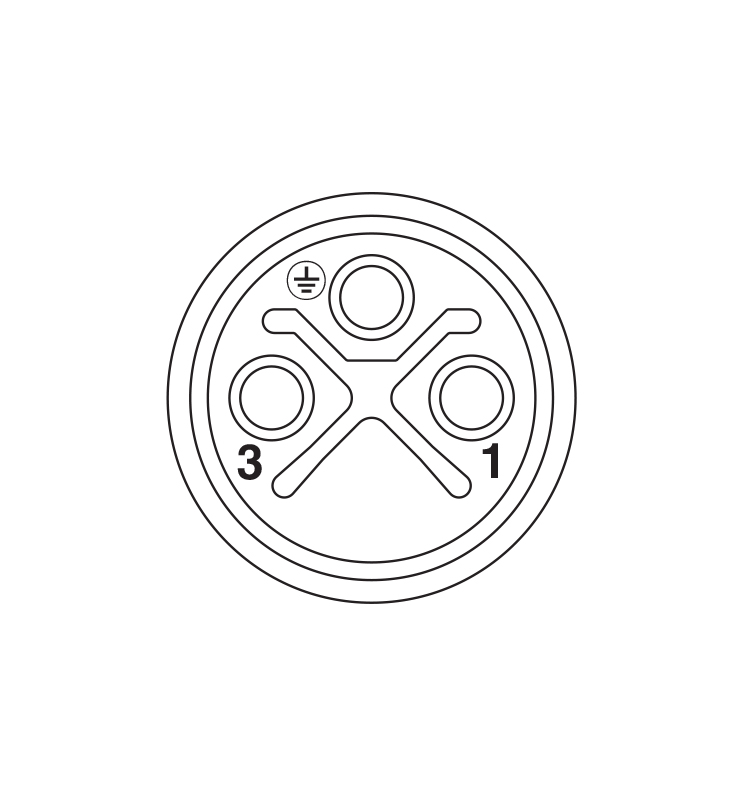

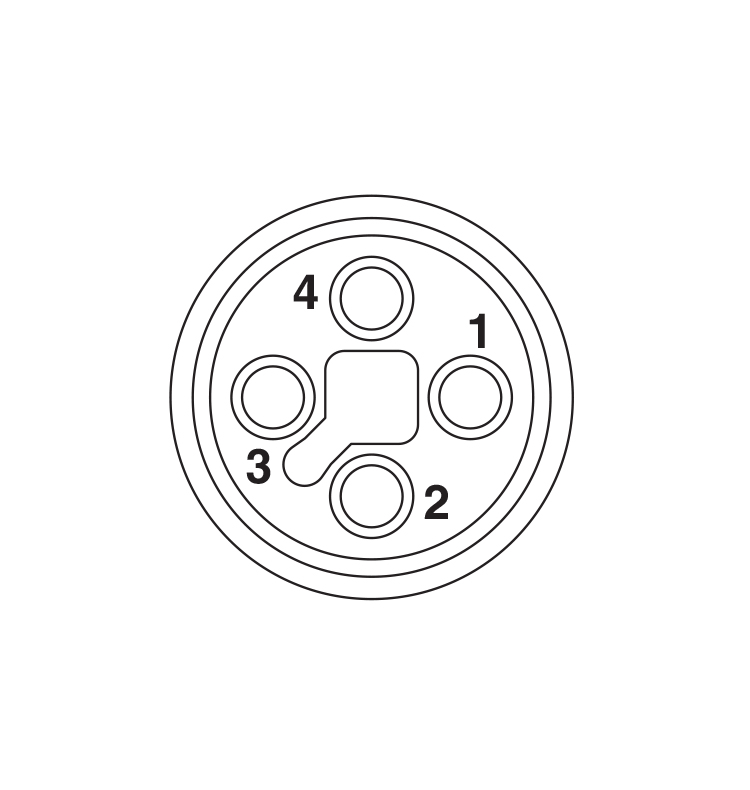

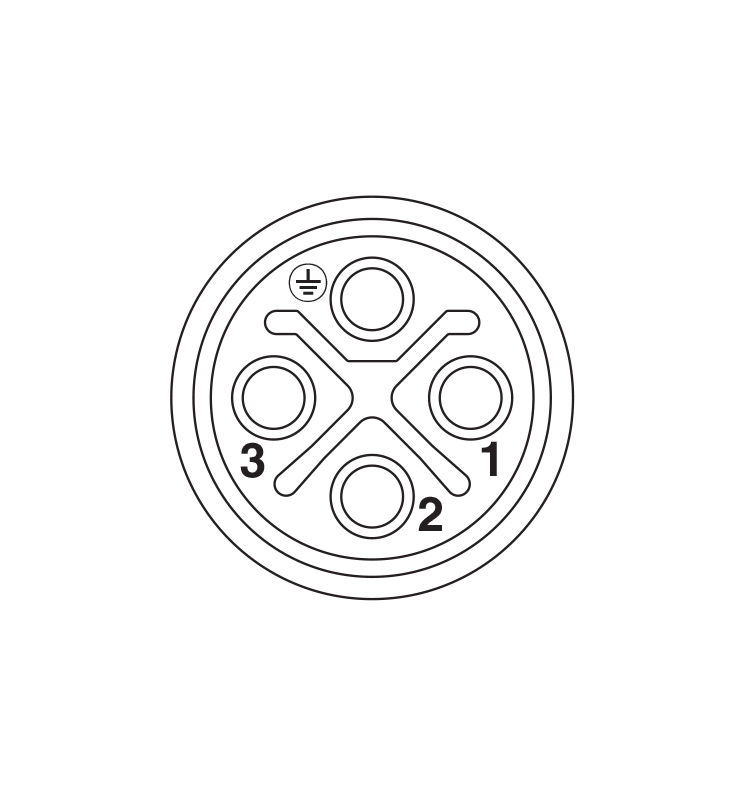

| Расположение контактов |
Штекер
|
Розетка
|
Штекер
|
Розетка
|
Штекер
|
Розетка
|
|
|
МОНТАЖ НА ПЕРЕДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ГИБКИМ ПРОВОДОМ |
|||||||
|
Резьба М16 х 1,5, монолитные |
1411655 | 1411654 | 1424139 | 1424137 | 1424140 | 1424138 |
|
Плоская гайка для М16 х 1,5 |
1504097 | 1504097 | 1504097 | 1504097 | 1504097 | 1504097 | |
|
Резьба M16 x 1,5, варианты XL, раствор ключа 19 диаметр проводов 1,5 мм2 |
- | - | 1411607 | 1411605 | 1411608 | 1411606 |
|
Плоская гайка для М16 х 1,5 |
- | - | 1504097 | 1504097 | 1504097 | 1504097 | |
|
Квадратный фланец 25 мм, модульные, крепежные отверстия 4 x Ø 2,7 мм |
- | - | 1424131 | 1424131 | 1424131 | 1424131 |
|
Подготовленные держатели контактов, модульные |
- | - | 1424129 | - | 1424130 | - | |
|
МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, РЕЗЬБОВОЙ ШТЕКЕР С ГИБКИМ ПРОВОДОМ |
|||||||
|
Резьба M16 x 1,5, монолитные диаметр проводов 1,5 мм2 |
1411653 | 1411652 | 1424132 | 1424133 | 1424136 | 1424134 |
|
Резьба M16 x 1,5, варианты XL, раствор ключа 19 диаметр проводов 1,5 мм2 |
- | - | 1411603 | 1411598 | 1411604 | 1411599 |

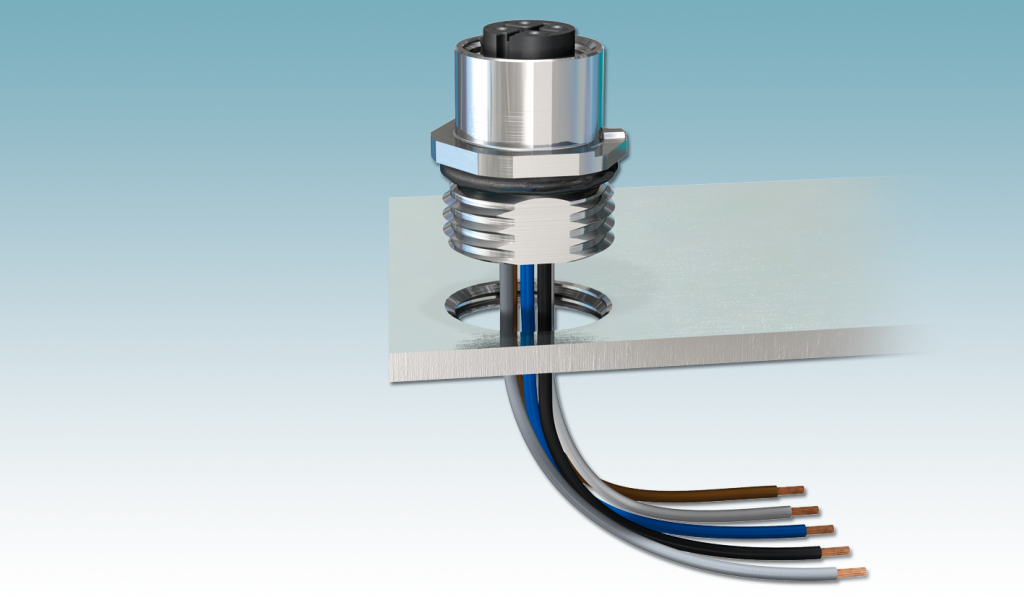

Монтаж на передней стенке
Монтаж с внутренней стороны

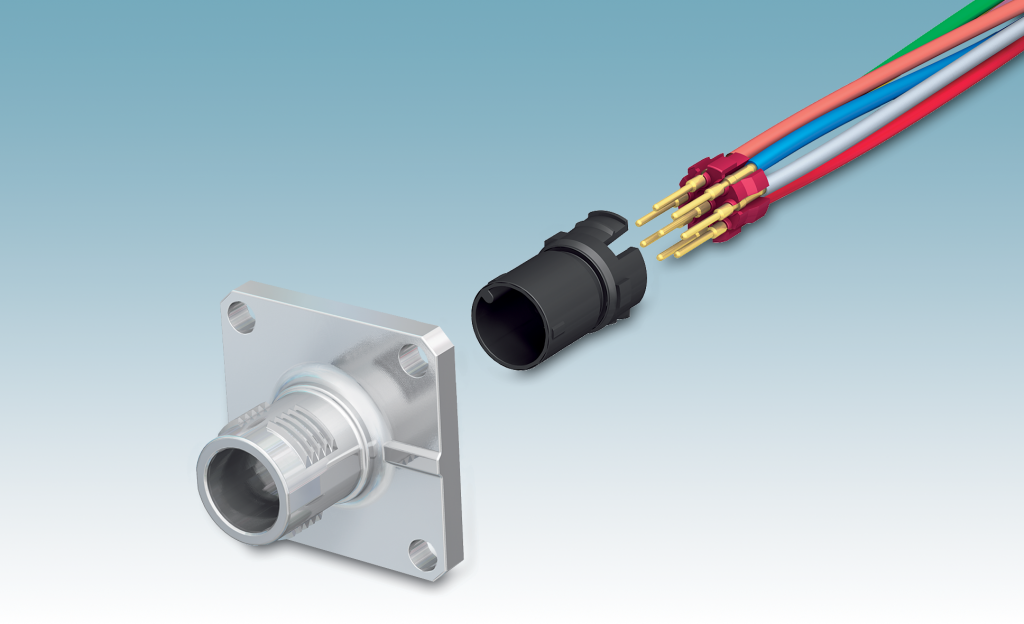

Модульный монтаж
