Штекерные соединители для передачи сигналов М23

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		6-конт.		7-конт.		9 (8+1)-конт.		12-конт.		16-конт.		17-конт.		19 (16+3)-конт.
Вывод под пайку/ обжимное соеднинение	Номинальное напряжение, В		300		300		300		150		150		150		150
	Номинальный ток, А		20		20		8 / 20		8		8		8		8 / 10
	Количество/диаметр контактов, мм		6 х 2,0		7 х 2,0		8 х 1,0 / 1 х 2,0		12 х 1,0		16 х 1,0		17 х 1,0		16 х 1,0 / 3 х 1,5
	Сечение гибких проводов, мм2		1,0-2,5		1,0-2,5		0,14-0,56 / 1,0-2,5		0,14-0,56		0,14-0,56		0,14-0,56		0,08-1,0

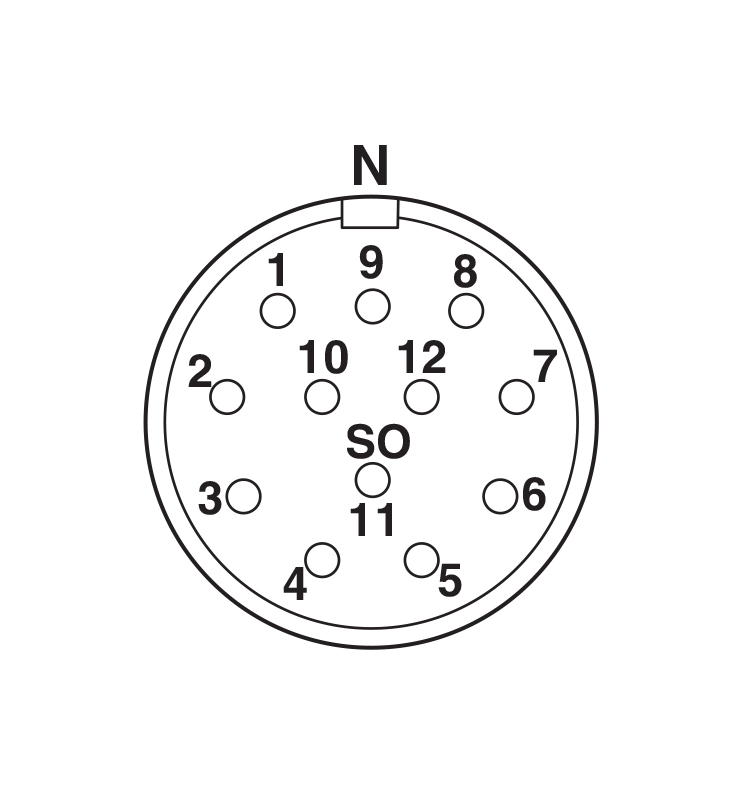

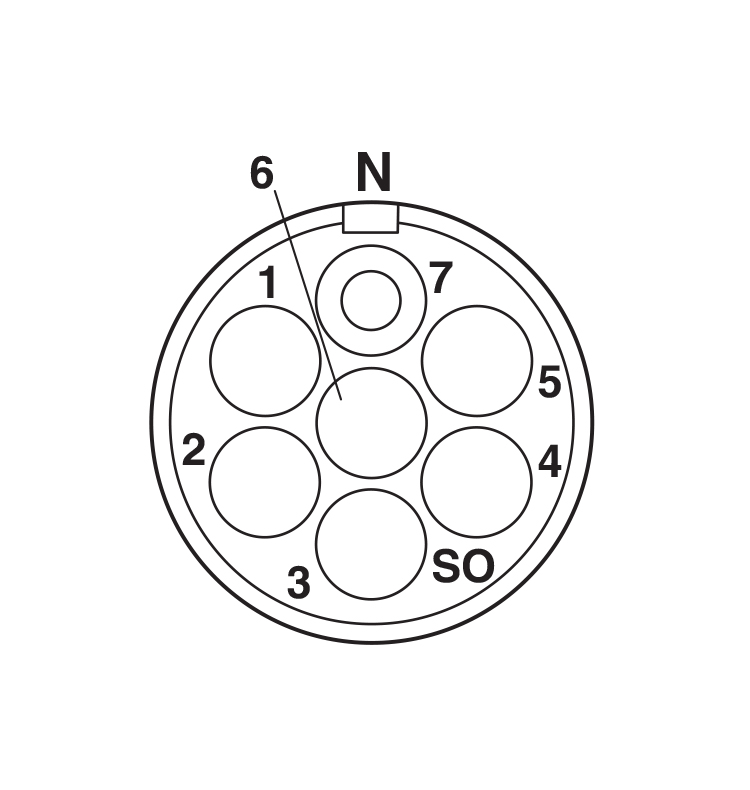

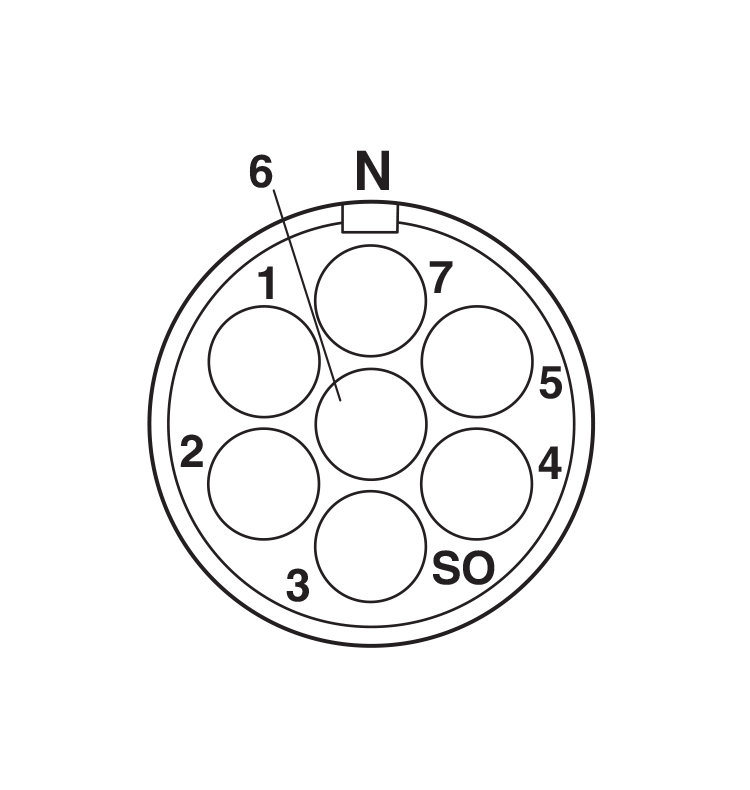

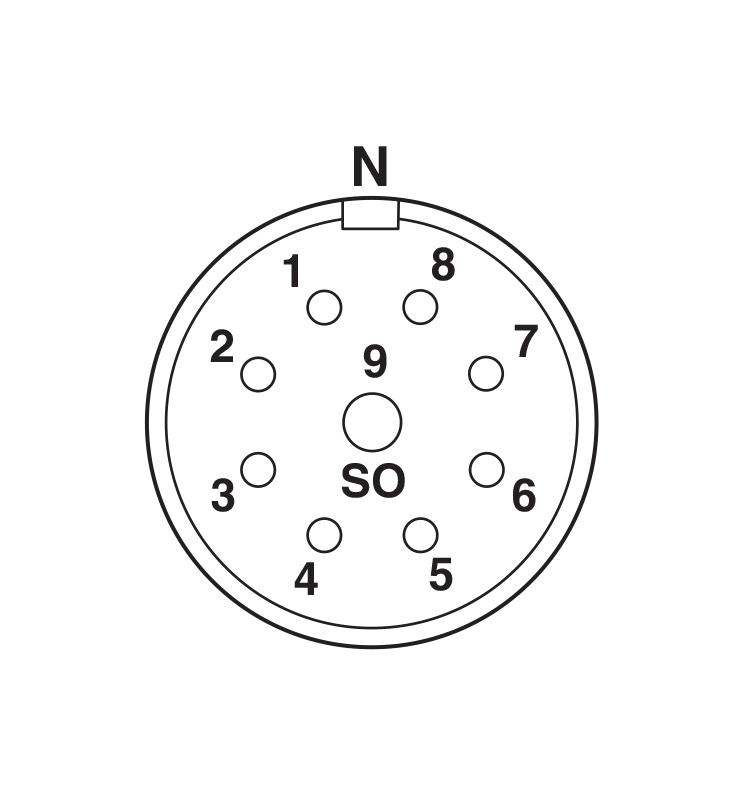

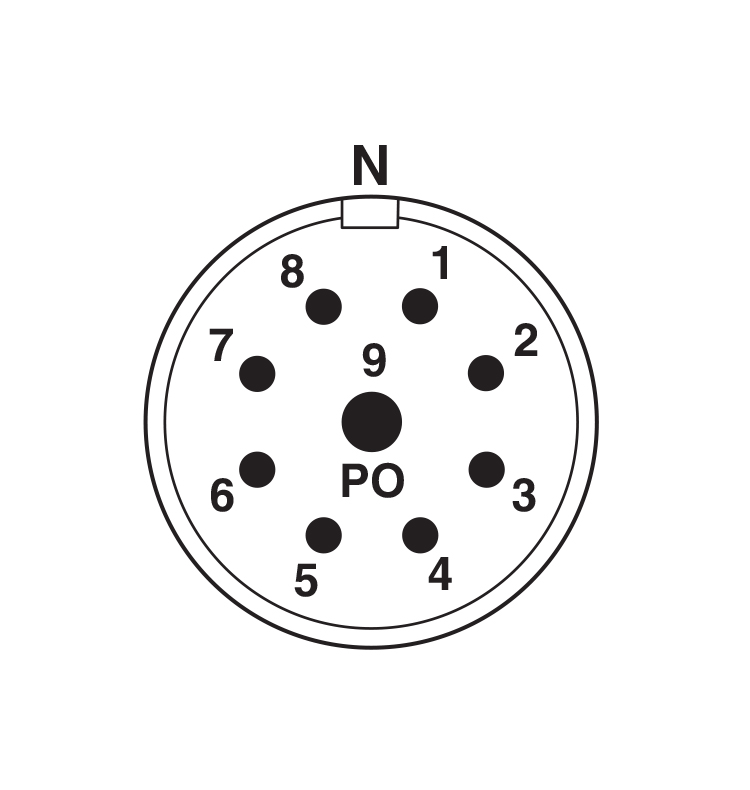

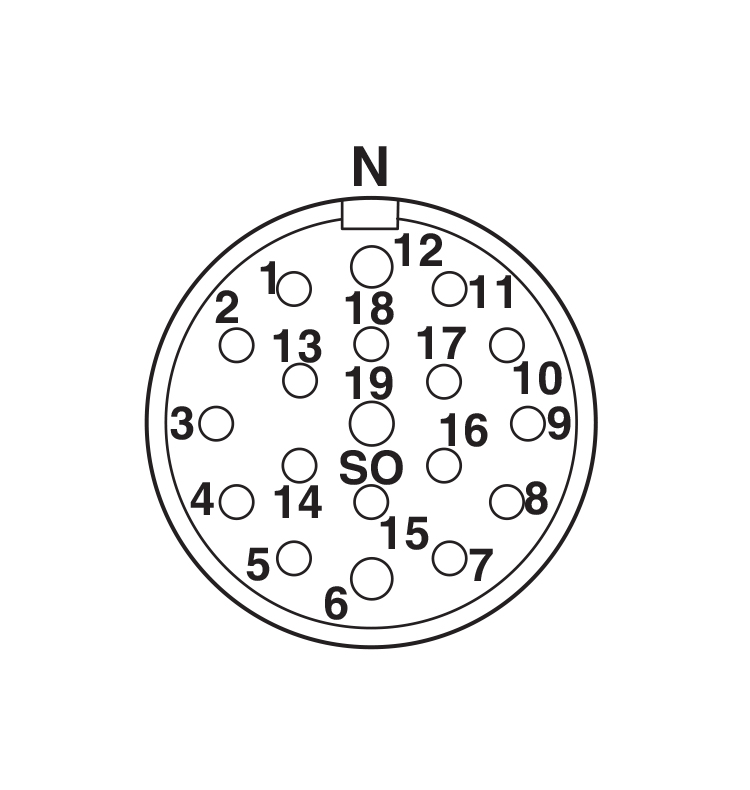

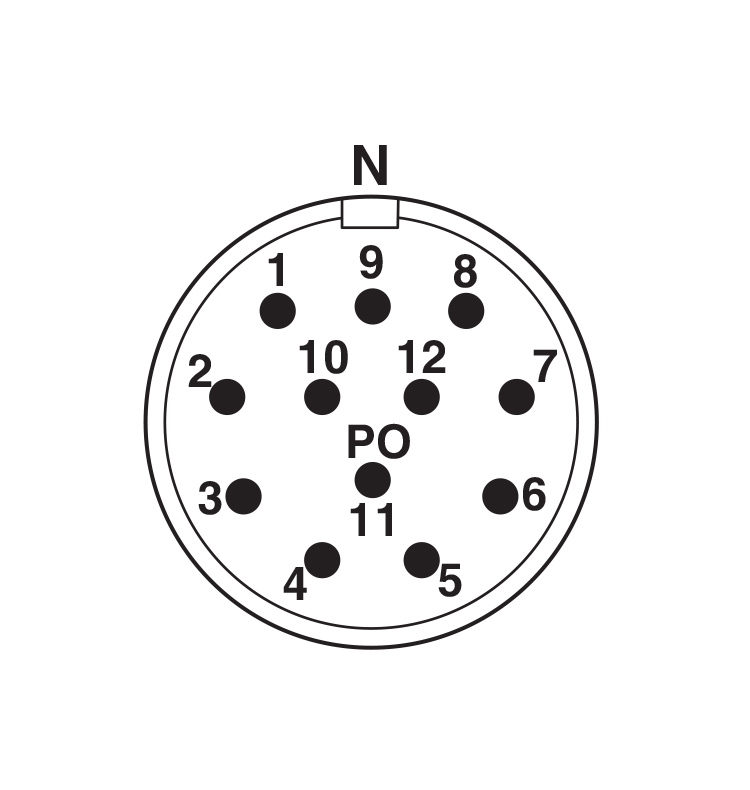

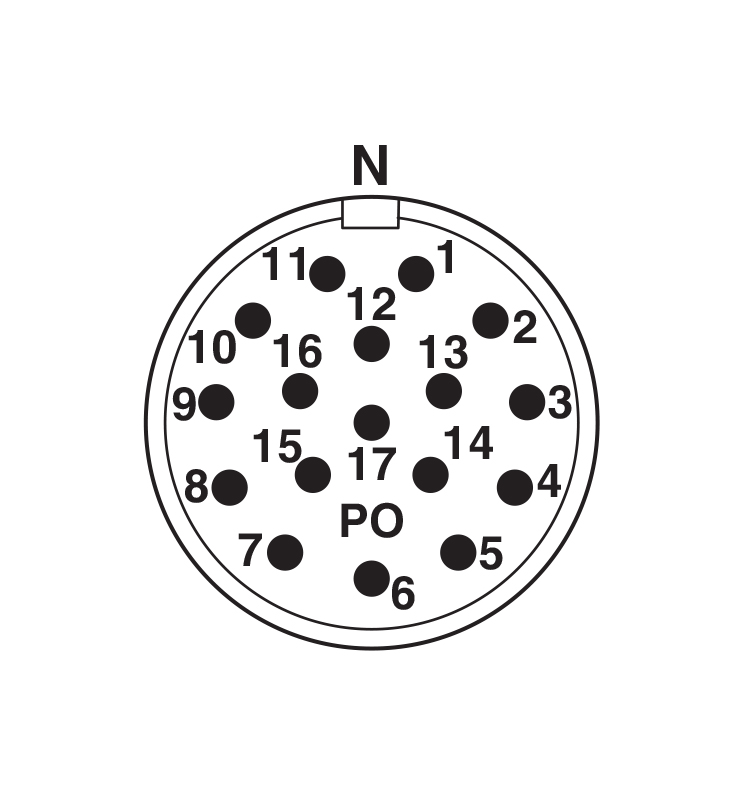

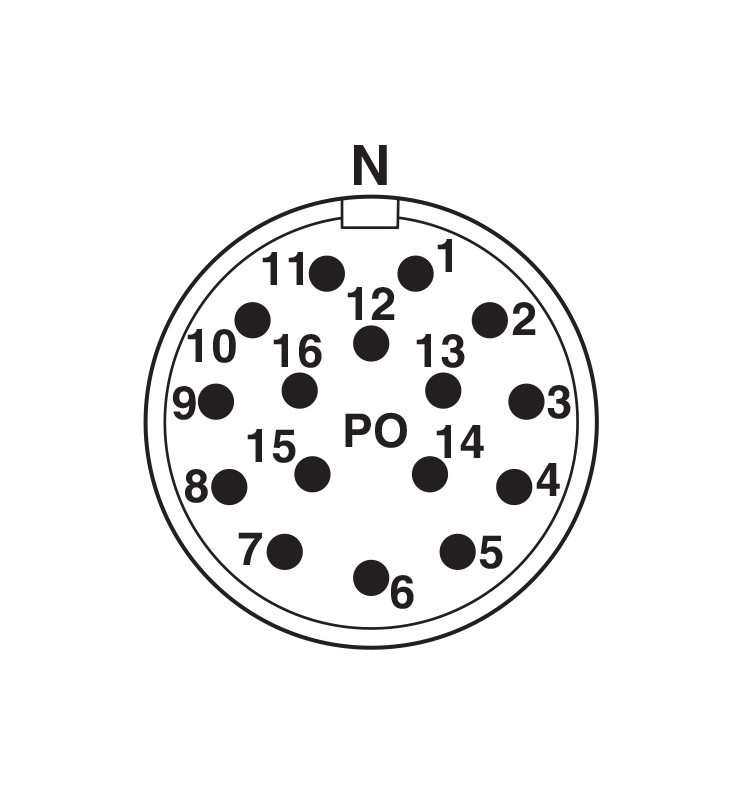

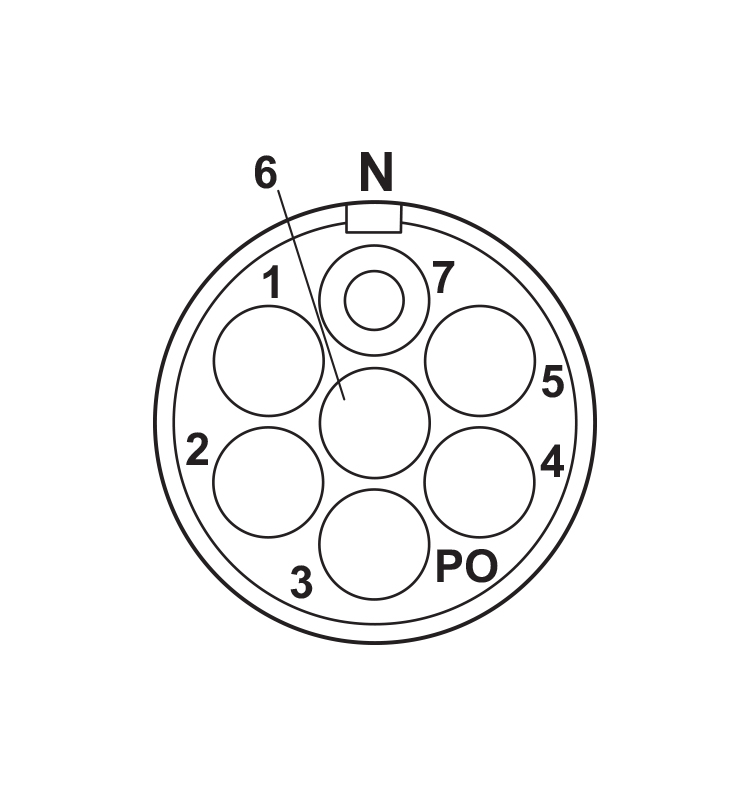

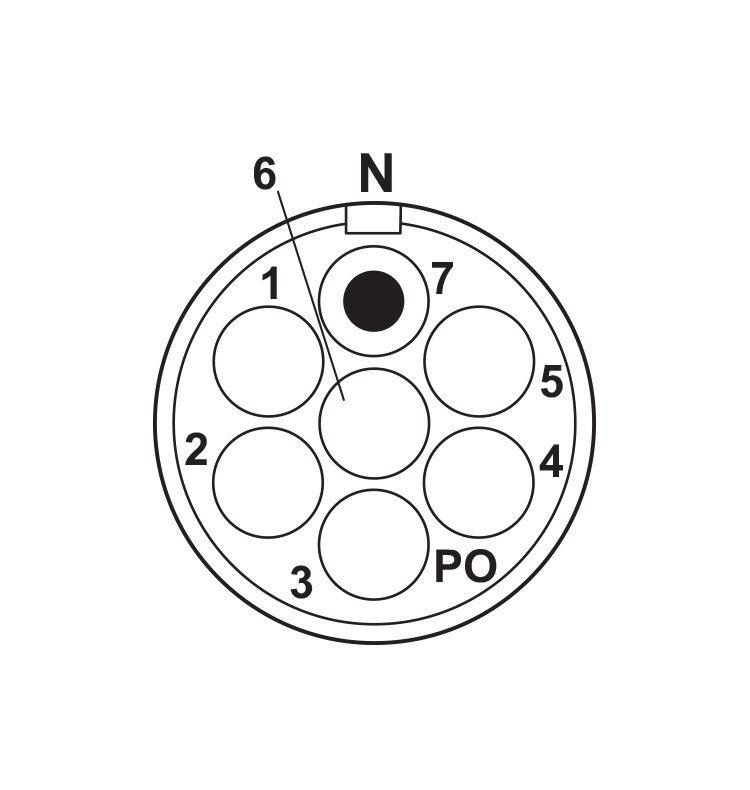

	Расположение контактов		Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка

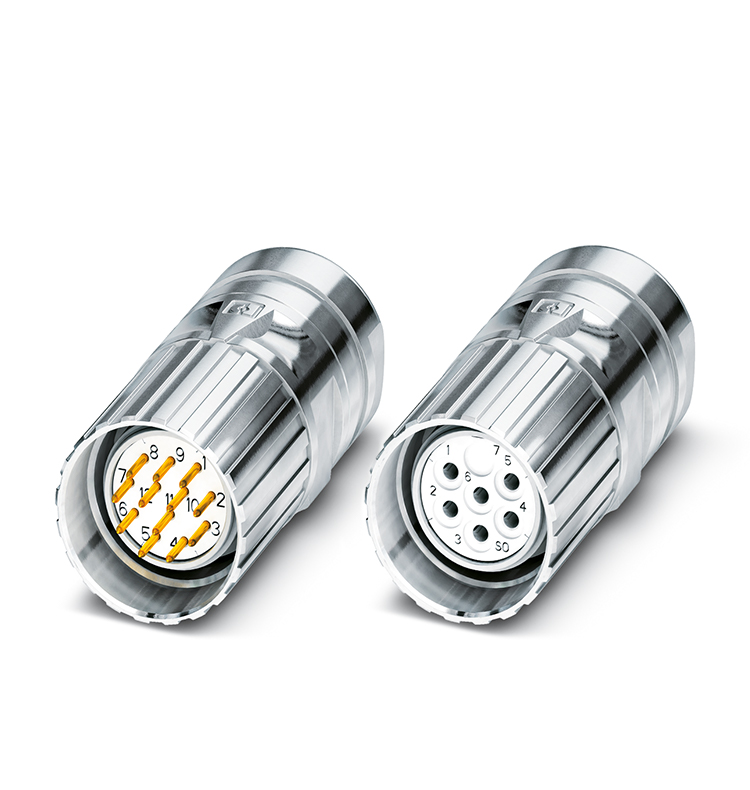

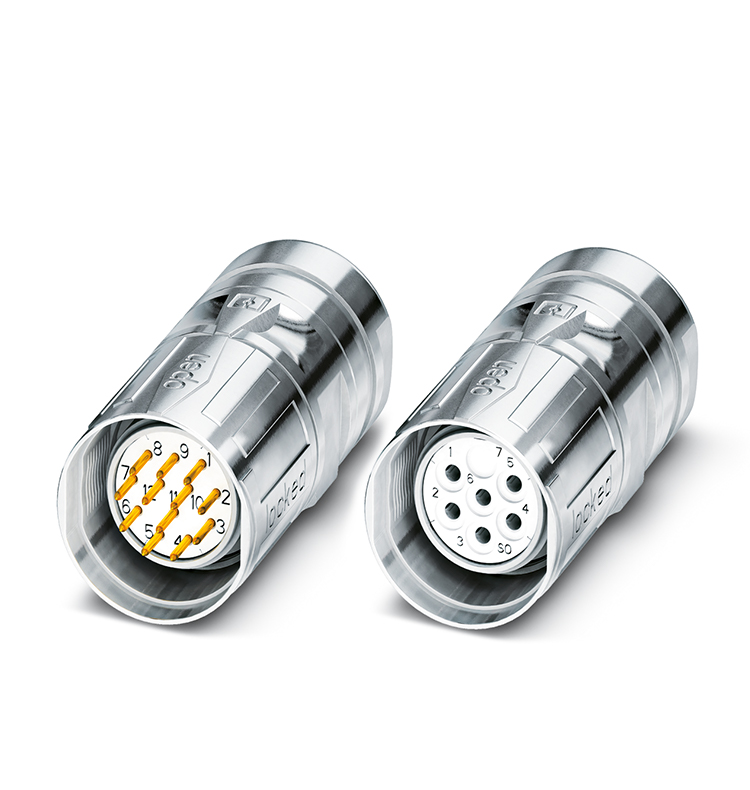

КАБЕЛЬНЫЙ СОЕДИНИТЕЛЬ С СИСТЕМОЙ БЫСТРОЙ ФИКСАЦИИ SPEEDCON
	Вывод под пайку Область зажима кабеля, мм	3 -14,5	1619604	1619605	1619600	1619601	1619596	1619597	1619592	1619593	1619588	1619589	1619584	1619585	1619580	1619581
		4-6	1619578	1619579	1619574	1619575	1619570	1619571	1619548	1619567	1619544	1619545	1619540	1619541	1619536	1619537
		6-10	1619533	1619534	1619529	1619530	1619525	1619526	1619521	1619522	1619517	1619518	1619513	1619514	1619509	1619510
		10 -14,5	1619507	1619508	1619503	1619504	1619499	1619500	1619495	1619496	1619486	1619487	1619482	1619483	1619478	1619479
	Обжимное соединение Область зажима кабеля, мм	3 -14,5	1619602	1619603	1619598	1619599	1619594	1619595	1619590	1619591	1619586	1619587	1619582	1619583	1623837	1623838
		4-6	1619576	1619577	1619572	1619573	1619568	1619569	1619546	1619547	1619542	1619543	1619538	1619539	1623835	1623836
		6-10	1619531	1619532	1619527	1619528	1619523	1619524	1619519	1619520	1619515	1619516	1619511	1619512	1623833	1623834
		10 -14,5	1619505	1619506	1619501	1619502	1619497	1619498	1619488	1619489	1619484	1619485	1619480	1619481	1623831	1623832

КАБЕЛЬНЫЙ СОЕДИНИТЕЛЬ СО СТАНДАРТНЫМ КРЕПЛЕНИЕМ
	Вывод под пайку Область зажима кабеля, мм	3 -14,5	1619775	1619776	1619771	1619772	1619767	1619768	1619763	1619764	1619759	1619760	1619755	1619756	1619751	1619752
		4-6	1619749	1619750	1619745	1619746	1619741	1619742	1619737	1619738	1619733	1619734	1619729	1619730	1619725	1619726
		6-10	1619723	1619724	1619719	1619720	1619715	1619716	1619709	1619710	1619705	1619706	1619701	1619702	1619660	1619661
		10 -14,5	1619658	1619659	1619654	1619655	1619650	1619651	1619646	1619647	1619642	1619643	1619638	1619639	1619634	1619635
	Обжимное соединение Область зажима кабеля, мм	3 -14,5	1619773	1619774	1619769	1619770	1619765	1619766	1619761	1619762	1619757	1619758	1619753	1619754	1623845	1623846
		4-6	1619747	1619748	1619743	1619744	1619739	1619740	1619735	1619736	1619731	1619732	1619727	1619728	1623843	1623844
		6-10	1619721	1619722	1619717	1619718	1619711	1619714	1619707	1619708	1619703	1619704	1619699	1619700	1623841	1623842
		10 -14,5	1619656	1619657	1619652	1619653	1619648	1619649	1619644	1619645	1619640	1619641	1619636	1619637	1623839	1623840

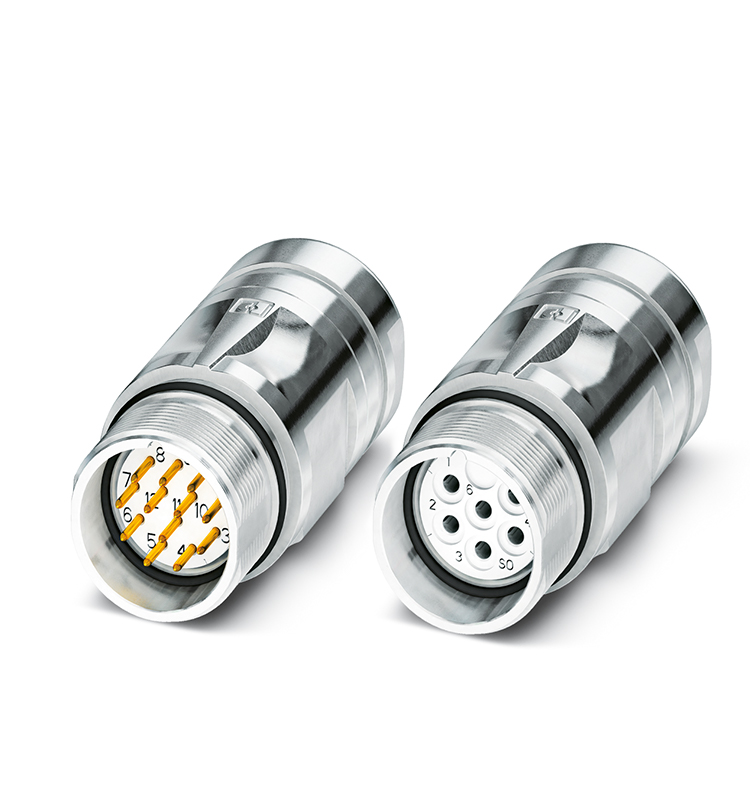

ПЕРЕХОДНЫЕ СОЕДИНИТЕЛИ
	Вывод под пайку Область зажима кабеля, мм	3 -14,5	1620171	1620172	1620167	1620168	1620163	1620164	1620159	1620160	1620155	1620156	1620150	1620151	1620146	1620147
		4-6	1620144	1620145	1620140	1620141	1620136	1620137	1620132	1620133	1620128	1620129	1620124	1620125	1620120	1620121
		6-10	1620118	1620119	1620114	1620115	1620078	1620079	1620074	1620075	1620070	1620071	1620051	1620052	1620047	1620048
		10 -14,5	1620045	1620046	1620041	1620042	1620035	1620036	1620031	1620032	1620027	1620028	1620023	1620024	1620019	1620020
	Обжимное соединение Область зажима кабеля, мм	3 -14,5	1620169	1620170	1620165	1620166	1620161	1620162	1620157	1620158	1620152	1620154	1620148	1620149	1624010	1624006
		4-6	1620142	1620143	1620138	1620139	1620134	1620135	1620130	1620131	1620126	1620127	1620122	1620123	1624013	1624009
		6-10	1620116	1620117	1620080	1620081	1620076	1620077	1620072	1620073	1620053	1620069	1620049	1620050	1624012	1624008
		10 -14,5	1620043	1620044	1620037	1620038	1620033	1620034	1620029	1620030	1620025	1620026	1620021	1620022	1624011	1624007

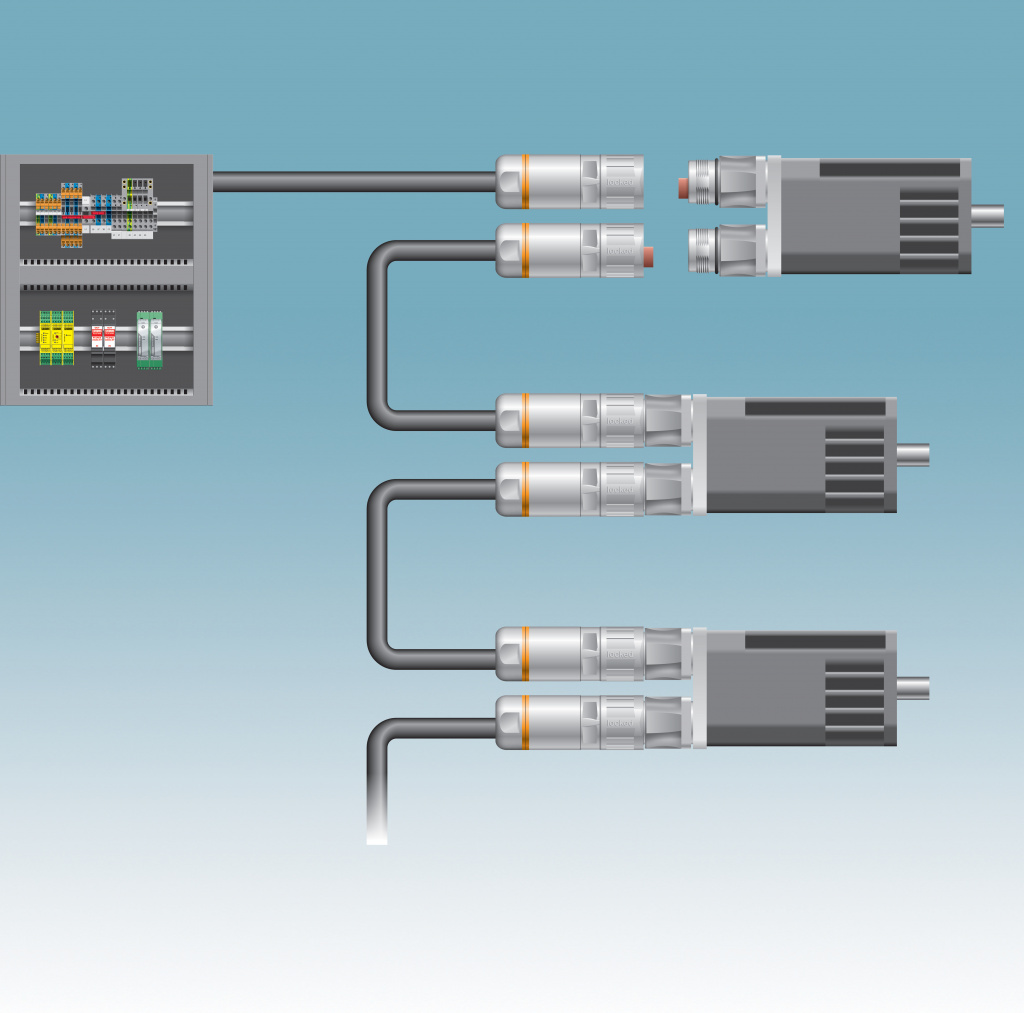

Дополнительная гибкость

Надежное соединение

Сокращенные расходы на формирование разводки

	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		6-конт.		7-конт.		9 (8+1)-конт.		12-конт.		16-конт.		17-конт.		19 (16+3)-конт.
Вывод под пайку/обжимное соединение/впайка	Номинальное напряжение, В		300		300		300		150		150		150		150
	Номинальный ток, А		20		20		8 / 20		8		8		8		8 / 10
	Количество/диаметр контактов, мм		6 х 2,0		7 х 2,0		8 х 1,0 / 1 х 2,0		12 х 1,0		16 х 1,0		17 х 1,0		16 х 1,0 / 3 х 1,5
	Сечение гибких проводов, мм2		1,0-2,5		1,0-2,5		0,14-0,56 / 1,0-2,5		0,14-0,56		0,14-0,56		0,14-0,56		макс. 1,0 / 1,0

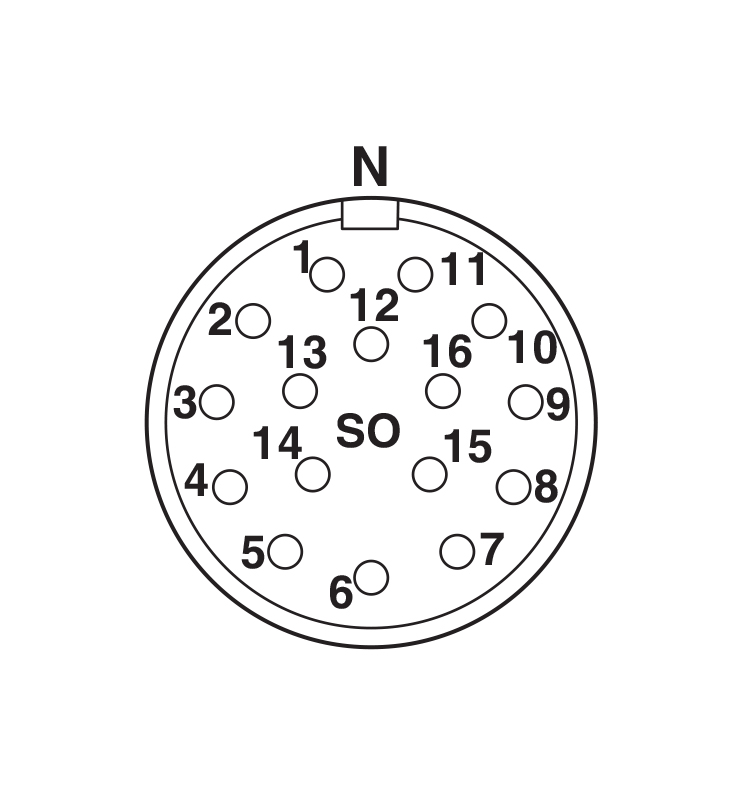

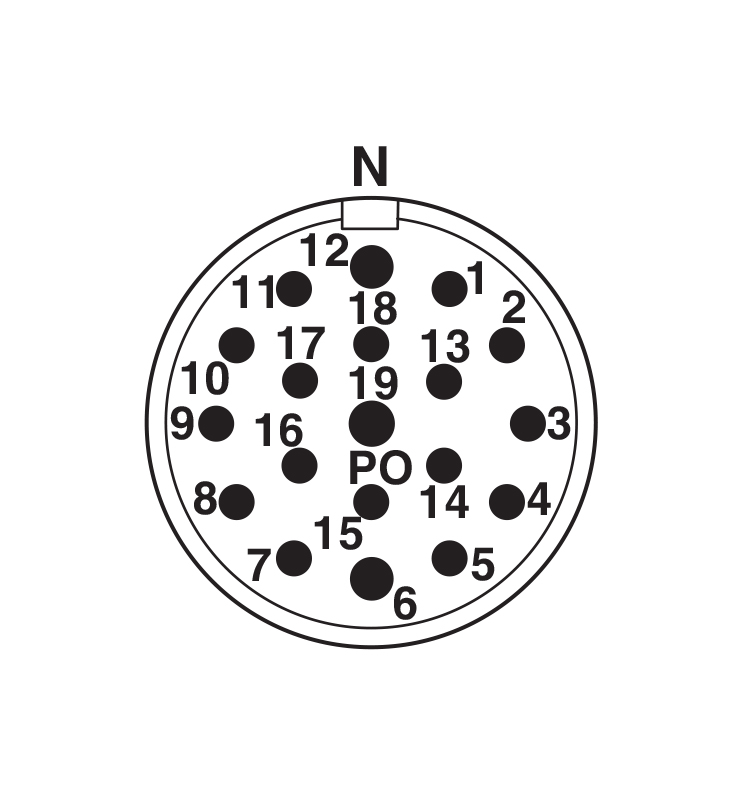

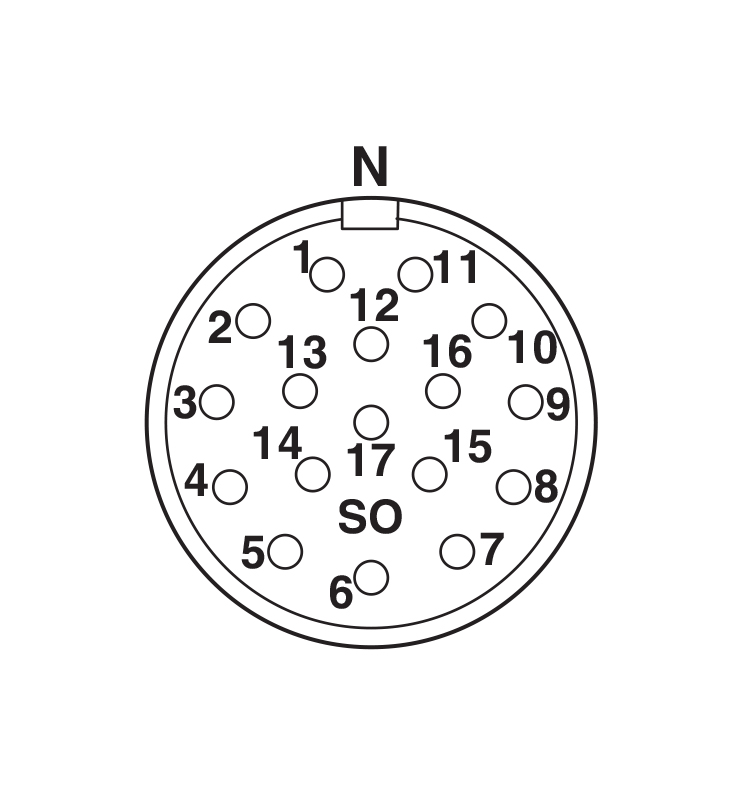

	Расположение контактов		Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка	Штекер	Розетка

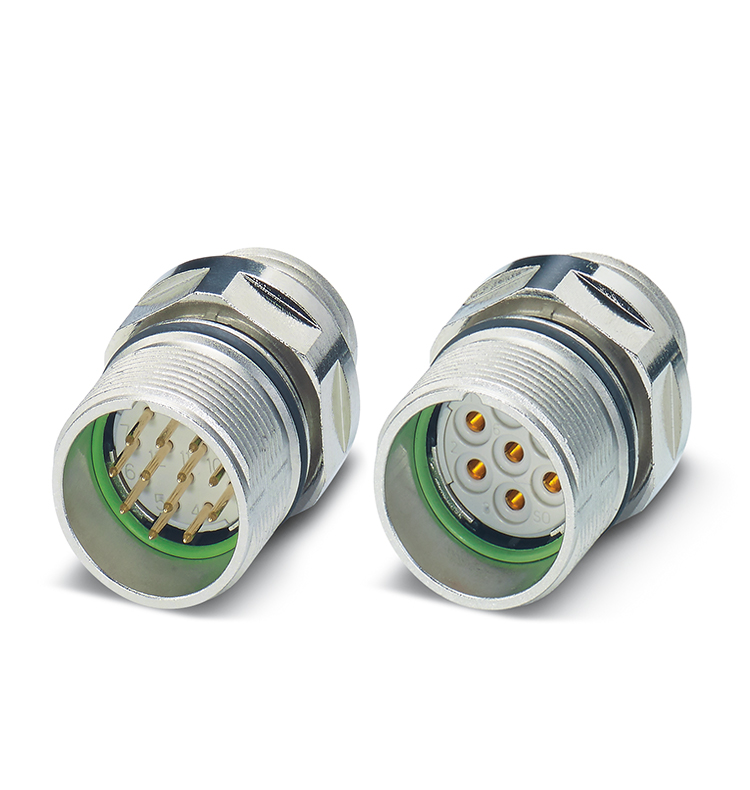

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РЕЗЬБА Pg13,5
	Вывод под пайку Осевое уплотнение		1619902	1619903	1619898	1619899	1619894	1619895	1619890	1619891	1619886	1619887	1619882	1619883	1619878	1619879
	Обжимное соединение Осевое уплотнение		1619900	1619901	1619896	1619897	1619892	1619893	1619888	1619889	1619884	1619885	1619880	1619881	1624018	1624019

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РЕЗЬБА М20 х 1,5
	Вывод под пайку Осевое уплотнение		1619876	1619877	1619872	1619873	1619868	1619869	1619864	1619865	1619860	1619861	1619856	1619857	1619852	1619853
	Контргайка М20 х 1,5		1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417
	Обжимное соединение Осевое уплотнение		1619874	1619875	1619870	1619871	1619866	1619867	1619862	1619863	1619858	1619859	1619854	1619855	1624016	1624017
	Контргайка М20 х 1,5		1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417	1600417

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, ПОЗИЦИОНИРУЕМЫЙ, РЕЗЬБА М20 х 1,5
	Вывод под пайку Осевое уплотнение		1624044	1624045	1624046	1624047	1624048	1624049	1624050	1624051	1624053	1624054	1624055	1624056	1624057	1624058
	Обжимное соединение Осевое уплотнение		1624022	1624030	1624023	1624031	1624024	1624032	1624026	1624033	1624027	1624034	1624029	1624035	1623630	1623629

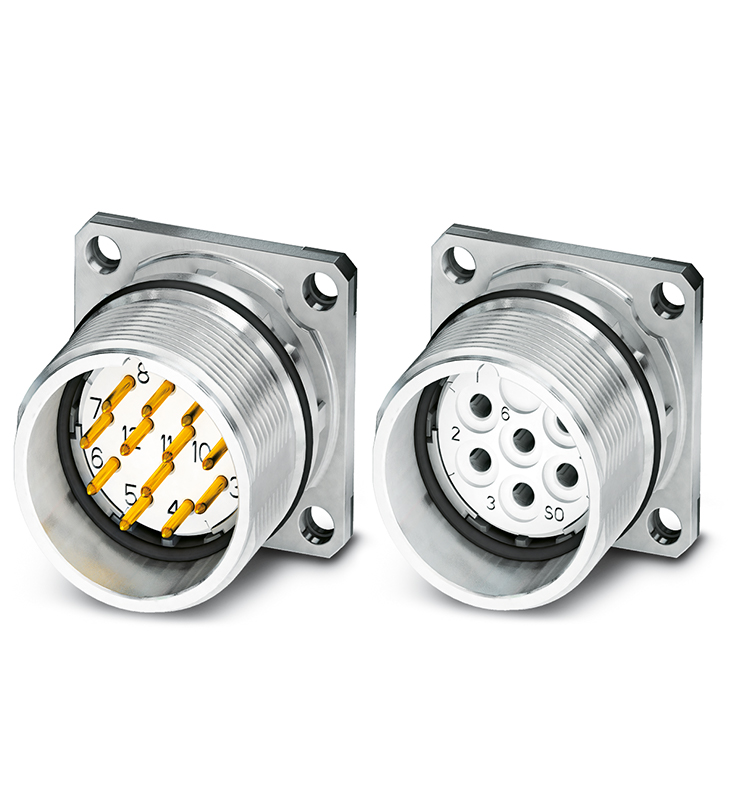

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РАЗМЕР ФЛАНЦА 25 мм х 25 мм
	Вывод под пайку Крепежные отверстия 4 x Ø 3,2 мм Плоское уплотнение		1619992	1619993	1619988	1619989	1619972	1619973	1619968	1619969	1619964	1619965	1619960	1619961	1619956	1619957
	Обжимное соединение Крепежные отверстия 4 x Ø 3,2 мм Плоское уплотнение		1619990	1619991	1619986	1619987	1619970	1619971	1619966	1619967	1619962	1619963	1619958	1619959	1624014	1624015
	Впайка, свободные штифты припоя, мм Крепежные отверстия 4 x Ø 3,2 мм Плоское уплотнение	3,5	1619954	1619955	1619952	1619953	1619950	1619951	1619948	1619949	1619934	1619935	1619932	1619933	-	-
		10	1619930	1619931	1619928	1619929	1619926	1619927	1619924	1619925	1619919	1619923	1619917	1619918	-	-
		17,5	1619915	1619916	1619913	1619914	1619911	1619912	1619909	1619910	1619907	1619908	1619904	1619905	-	-

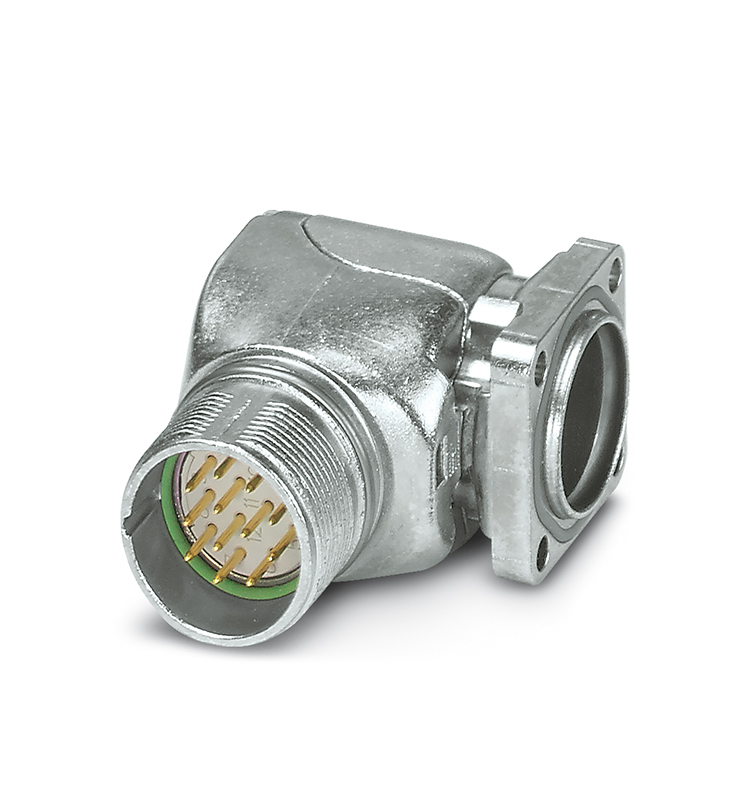

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, УГЛОВОЙ, ПОВОРОТНЫЙ, МОНТАЖ НА ПЕРЕДНЕЙ СТЕНКЕ, РАЗМЕР ФЛАНЦА 26 мм х 26 мм
	Вывод под пайку Крепежные отверстия 4 x Ø 3,2 мм		-	-	-	-	1621746	-	1621741	-	-	-	1621745	-	-	-
	Обжимное соединение Крепежные отверстия 4 x Ø 3,2 мм		-	-	-	-	1621735	-	1621738	-	-	-	1621744	-	-	-

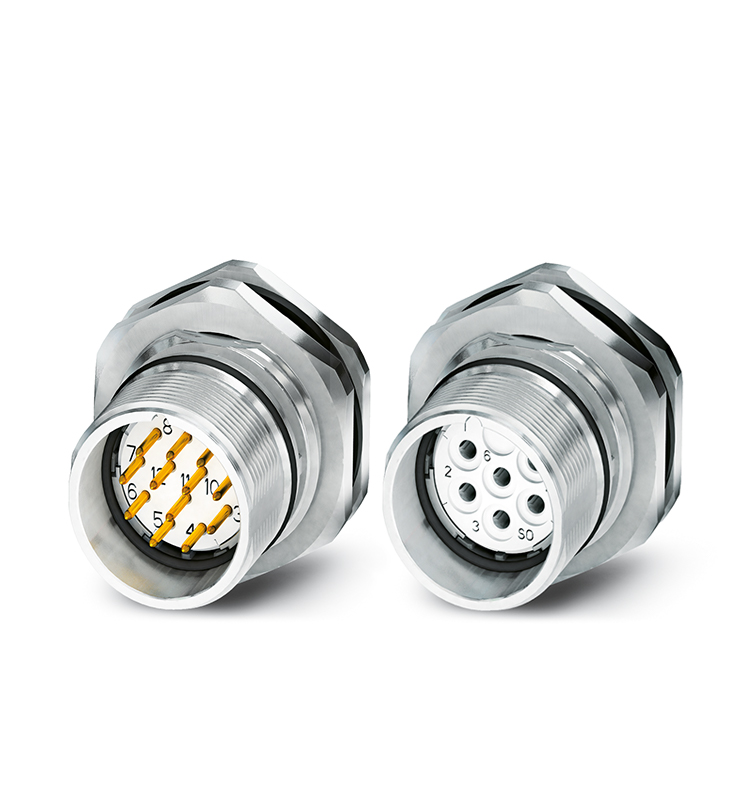

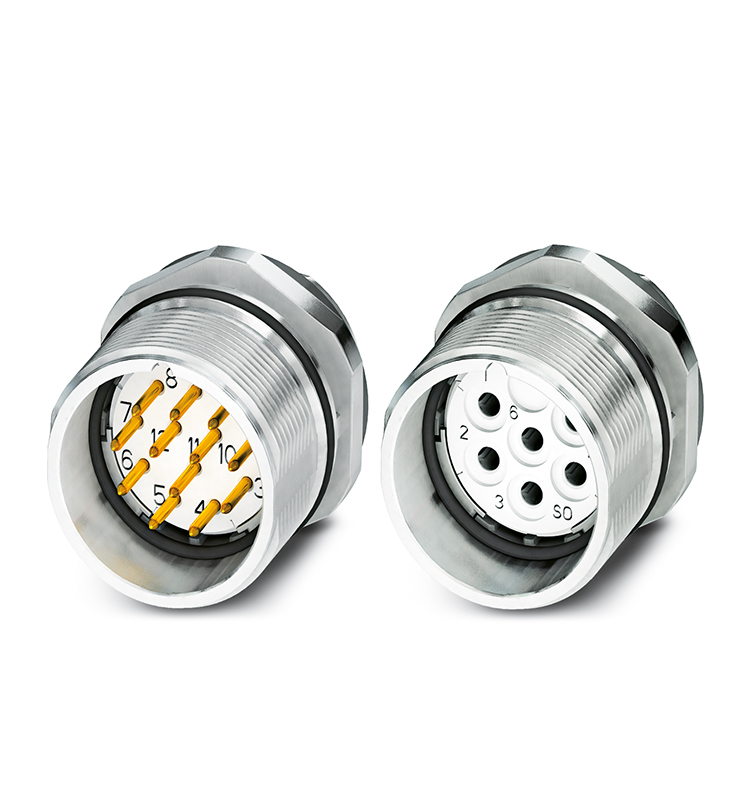

ПРИБОРНЫЙ СОЕДИНИТЕЛЬ, МОНТАЖ НА ЗАДНЮЮ СТЕНКУ, ЦЕНТРАЛЬНАЯ КРЕПЕЖНАЯ ГАЙКА м25 х 1,5
	Вывод под пайку Осевое уплотнение		1619850	1619851	1619846	1619847	1619842	1619843	1619789	1619790	1619785	1619786	1619781	1619782	1619777	1619778
	Вывод под пайку Осевое уплотнение		1619848	1619849	1619844	1619845	1619791	1619841	1619787	1619788	1619783	1619784	1619779	1619780	1624020	1624021
