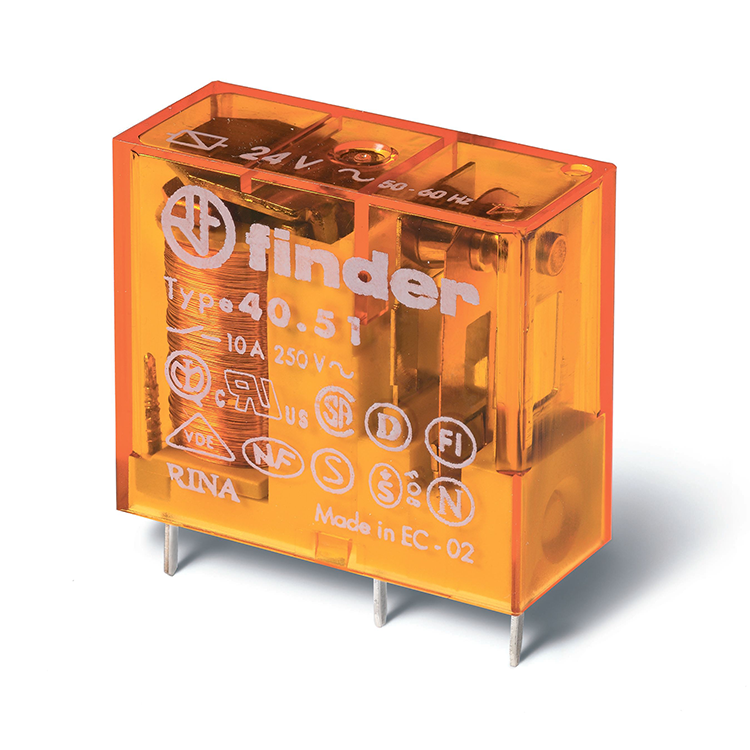

40.51

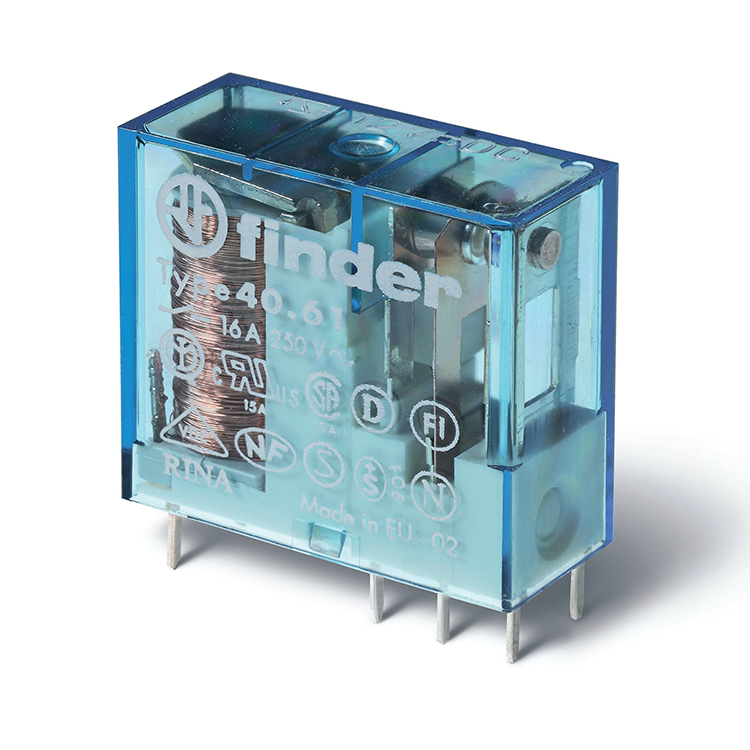

40.61
40.61
40.52

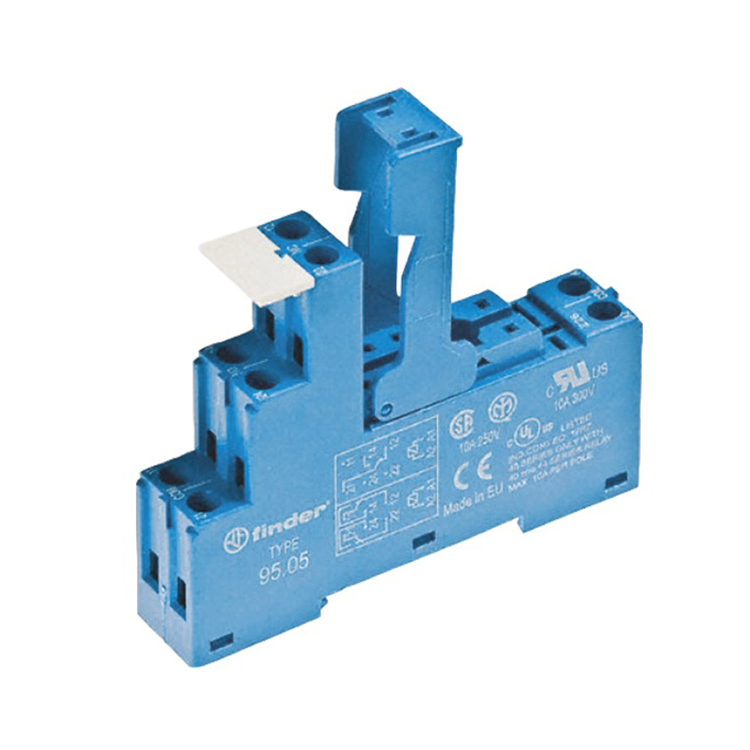

95.05SMA
95.05SPA
95.55SPA
99.02
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
|---|---|---|---|---|---|---|---|
| Артикул | 40.51.8.230.0000 | 40.51.9.024.0000 | 40.61.9.024.0000 | 40.52.8.230.0000 | 40.52.9.024.0000 | 40.52.8.024.0000 | 40.52.7.024.0000 |
| Контактная группа | 1 перекидной | 1 перекидной | 1 перекидной | 2 перекидных | 2 перекидных | 2 перекидных | 2 перекидных |
| Номинальный ток | 10 А | 10 А | 16 А | 8 А | 8 А | 8 А | 8 А |
| Материал контактов | AgNi | AgNi | AgSnO2 | AgNi | AgNi | AgNi | AgNi |
| Напряжение управления | 230 B АC | 24 B DC | 24 B DC | 230 B АC | 24 B DC | 24 B АC | 24 B DC (чувствительная) |

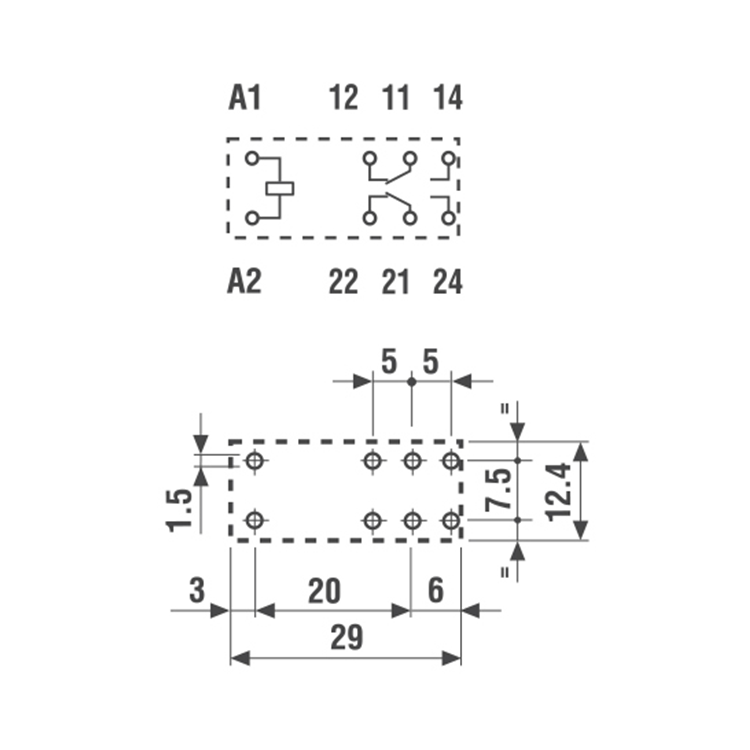

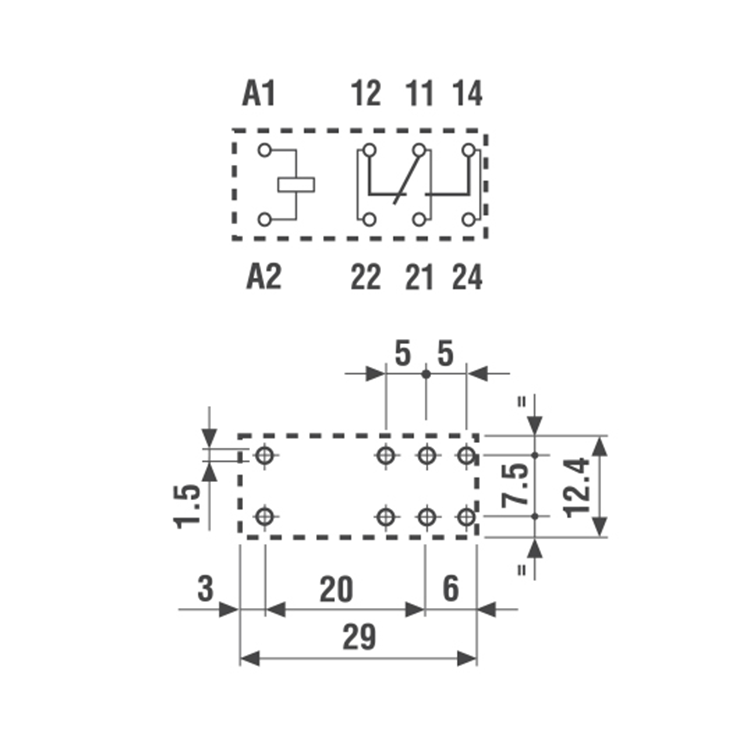

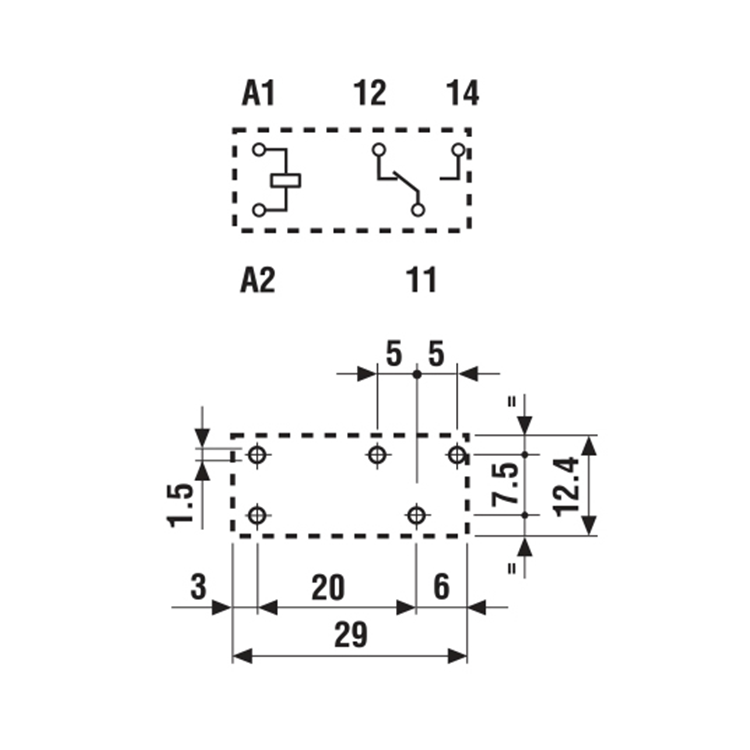

| Схема |
|
|
|
||||
| ПРИНАДЛЕЖНОСТИ | |||||||
| Розетки | Артикул | ||||||
|

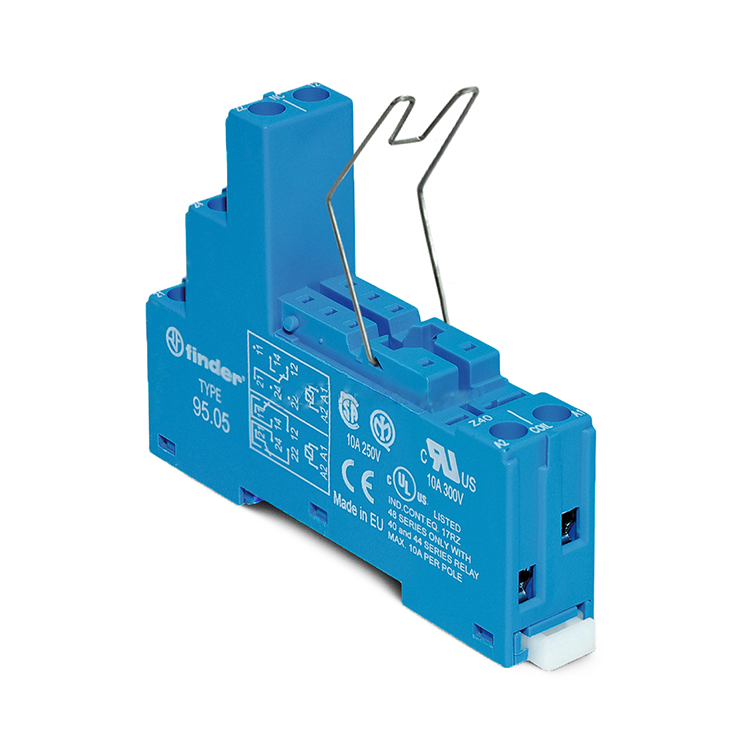

Винтовой зажим, металлический фиксатор |
95.05SMA | ||||||
|
Винтовой зажим, пластиковый фиксатор |
95.05SPA | ||||||

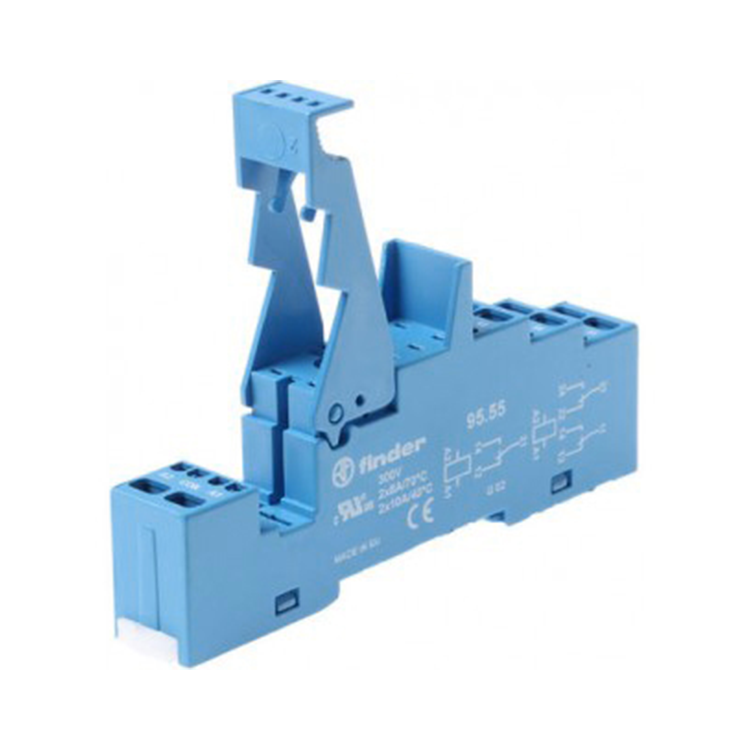

| Пружинный зажим, пластиковый фиксатор | 95.55SPA | ||||||
| Модули индикации и защиты | Артикул | ||||||
| Зеленый светодиод + варистор |

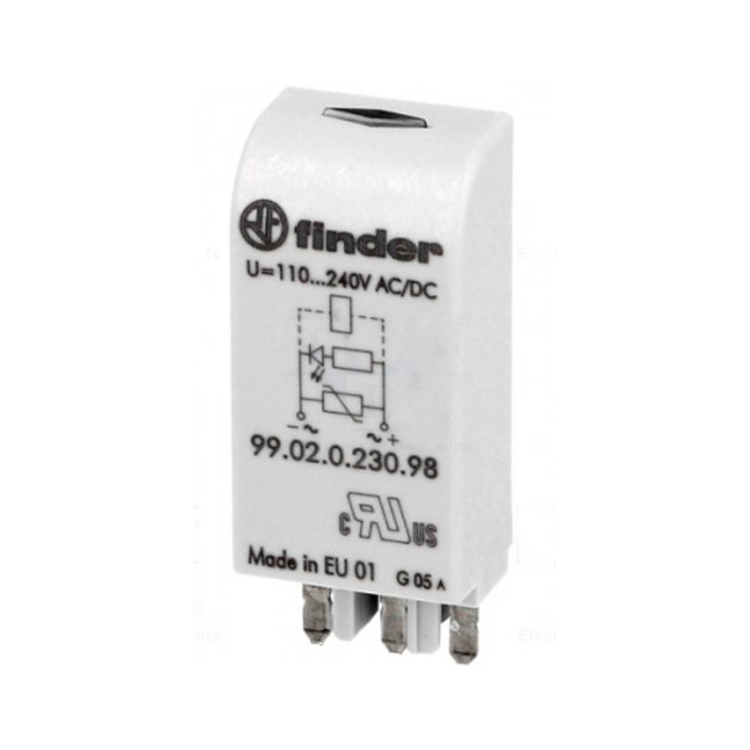

99.02.0.230.98 |
99.02.0.024.98 |
99.02.0.230.98 |
99.02.0.024.98 | |||
| Зеленый светодиод | 99.02.0.024.59 | 99.02.0.024.59 | |||||
|
Зеленый светодиод + диод (+А1, стандартная полярность) |
99.02.0.024.99 | 99.02.0.024.99 | |||||
| Перемычка, количество полюсов 8, цвет синий | 095.18 | ||||||
Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
