Распределительные блоки 2,5 мм2 с питанием 6 мм2

Поделиться:

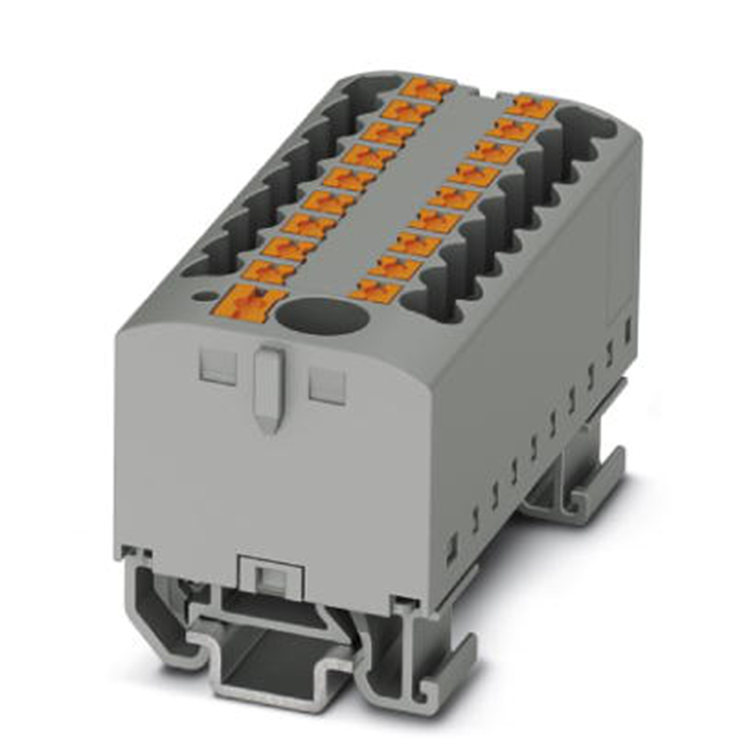

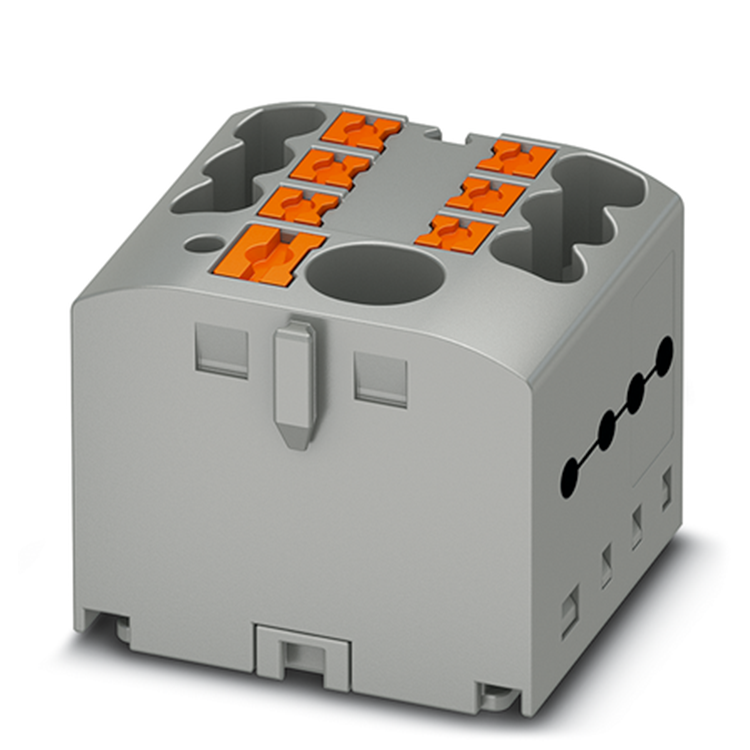

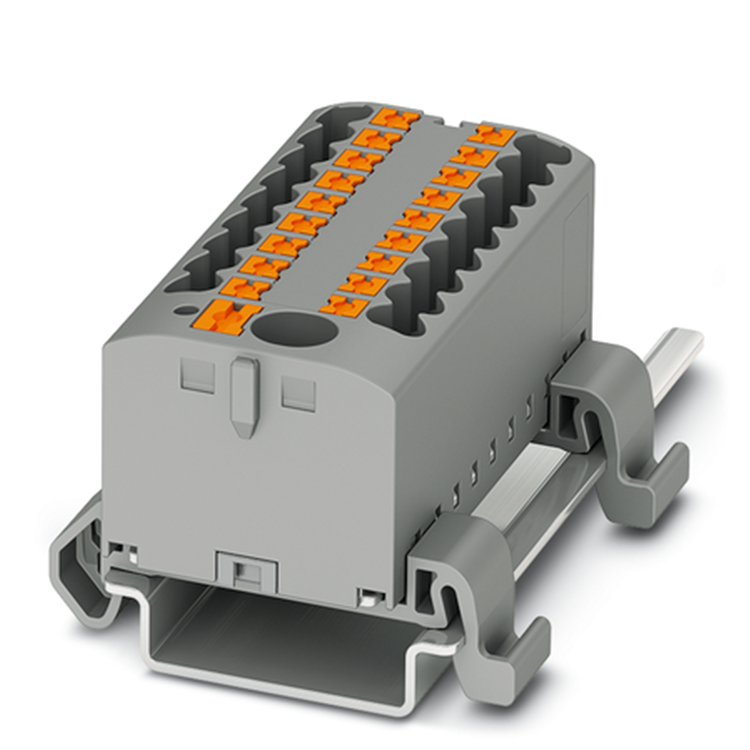

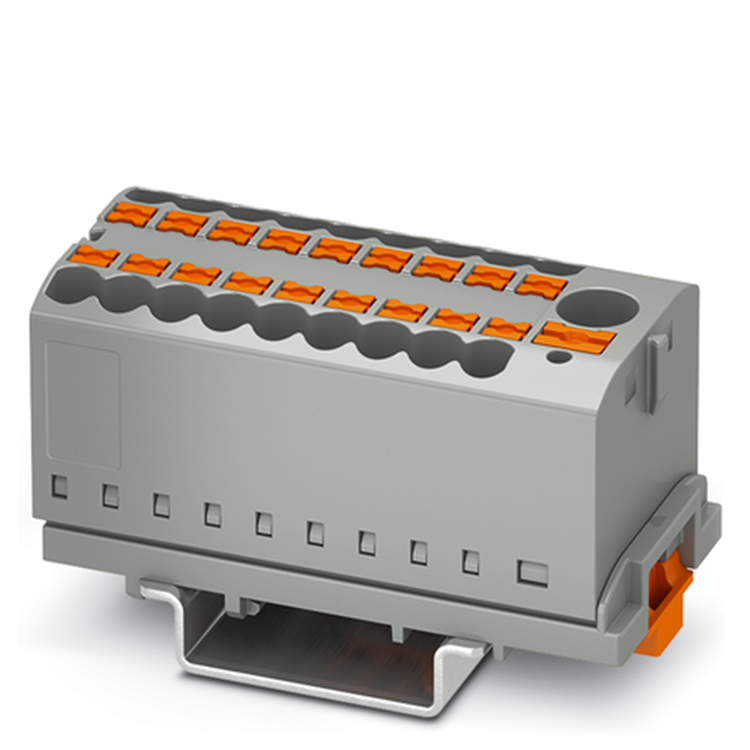

МОНТАЖ С ПОМОЩЬЮ ФЛАНЦЕВОГО КРЕПЛЕНИЯ МОНТАЖ ПРИ ПОМОЩИ КЛЕЙКОЙ ПОВЕРХНОСТИ МОНТАЖ НА DIN-РЕЙКУ NS 35 (ПОПЕРЕЧНЫЙ) МОНТАЖ НА DIN-РЕЙКУ NS 35 (ПРОДОЛЬНЫЙ) МОНТАЖ НА DIN-РЕЙКУ NS 15 (ПРОДОЛЬНЫЙ)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный ток: 17,5 А
Номинальное напряжение: 500 В





Цвет Количество точек
подсоединения 		Тип Артикул Тип Артикул Тип Артикул Тип Артикул Тип Артикул

7 PTFIX 6/6X2,5 GY 3273330 PTFIX 6/6X2,5-G GY 3273460 PTFIX 6/6X2,5-NS35 GY 3273066 PTFIX 6/6X2,5-NS35A GY 3273198 PTFIX 6/6X2,5-NS15A GY 3274166
13 PTFIX 6/12X2,5 GY 3273352 PTFIX 6/12X2,5-G GY 3273482 PTFIX 6/12X2,5-NS35 GY 3273088 PTFIX 6/12X2,5-NS35A GY 3273220 PTFIX 6/12X2,5-NS15A GY 3274188
19 PTFIX 6/18X2,5 GY 3273374 PTFIX 6/18X2,5-G GY 3273504 PTFIX 6/18X2,5-NS35 GY 3273110 PTFIX 6/18X2,5-NS35A GY 3273242 PTFIX 6/18X2,5-NS15A GY 3274210

7 PTFIX 6/6X2,5 BU 3273332 PTFIX 6/6X2,5-G BU 3273462 PTFIX 6/6X2,5-NS35 BU 3273068 PTFIX 6/6X2,5-NS35A BU 3273200 PTFIX 6/6X2,5-NS15A BU 3274168
13 PTFIX 6/12X2,5 BU 3273354 PTFIX 6/12X2,5-G BU 3273484 PTFIX 6/12X2,5-NS35 BU 3273090 PTFIX 6/12X2,5-NS35A BU 3273222 PTFIX 6/12X2,5-NS15A BU 3274190
19 PTFIX 6/18X2,5 BU 3273376 PTFIX 6/18X2,5-G BU 3273506 PTFIX 6/18X2,5-NS35 BU 3273112 PTFIX 6/18X2,5-NS35A BU 3273244 PTFIX 6/18X2,5-NS15A BU 3274212

7 PTFIX 6/6X2,5 RD 3273334 PTFIX 6/6X2,5-G RD 3273464 PTFIX 6/6X2,5-NS35 RD 3273070 PTFIX 6/6X2,5-NS35A RD 3273202 PTFIX 6/6X2,5-NS15A RD 3274170
13 PTFIX 6/12X2,5 RD 3273356 PTFIX 6/12X2,5-G RD 3273486 PTFIX 6/12X2,5-NS35 RD 3273092 PTFIX 6/12X2,5-NS35A RD 3273224 PTFIX 6/12X2,5-NS15A RD 3274192
19 PTFIX 6/18X2,5 RD 3273378 PTFIX 6/18X2,5-G RD 3273508 PTFIX 6/18X2,5-NS35 RD 3273114 PTFIX 6/18X2,5-NS35A RD 3273246 PTFIX 6/18X2,5-NS15A RD 3274214

7 PTFIX 6/6X2,5 YE 3273336 PTFIX 6/6X2,5-G YE 3273466 PTFIX 6/6X2,5-NS35 YE 3273072 PTFIX 6/6X2,5-NS35A YE 3273204 PTFIX 6/6X2,5-NS15A YE 3274172
13 PTFIX 6/12X2,5 YE 3273358 PTFIX 6/12X2,5-G YE 3273488 PTFIX 6/12X2,5-NS35 YE 3273094 PTFIX 6/12X2,5-NS35A YE 3273226 PTFIX 6/12X2,5-NS15A YE 3274194
19 PTFIX 6/18X2,5 YE 3273380 PTFIX 6/18X2,5-G YE 3273510 PTFIX 6/18X2,5-NS35 YE 3273116 PTFIX 6/18X2,5-NS35A YE 3273248 PTFIX 6/18X2,5-NS15A YE 3274216

7 PTFIX 6/6X2,5 GN 3273338 PTFIX 6/6X2,5-G GN 3273468 PTFIX 6/6X2,5-NS35 GN 3273074 PTFIX 6/6X2,5-NS35A GN 3273206 PTFIX 6/6X2,5-NS15A GN 3274174
13 PTFIX 6/12X2,5 GN 3273360 PTFIX 6/12X2,5-G GN 3273490 PTFIX 6/12X2,5-NS35 GN 3273096 PTFIX 6/12X2,5-NS35A GN 3273228 PTFIX 6/12X2,5-NS15A GN 3274196
19 PTFIX 6/18X2,5 GN 3273382 PTFIX 6/18X2,5-G GN 3273512 PTFIX 6/18X2,5-NS35 GN 3273118 PTFIX 6/18X2,5-NS35A GN 3273250 PTFIX 6/18X2,5-NS15A GN 3274218

7 PTFIX 6/6X2,5 BN 3273340 PTFIX 6/6X2,5-G BN 3273470 PTFIX 6/6X2,5-NS35 BN 3273076 PTFIX 6/6X2,5-NS35A BN 3273208 PTFIX 6/6X2,5-NS15A BN 3274176
13 PTFIX 6/12X2,5 BN 3273362 PTFIX 6/12X2,5-G BN 3273492 PTFIX 6/12X2,5-NS35 BN 3273098 PTFIX 6/12X2,5-NS35A BN 3273230 PTFIX 6/12X2,5-NS15A BN 3274198
19 PTFIX 6/18X2,5 BN 3273384 PTFIX 6/18X2,5-G BN 3273514 PTFIX 6/18X2,5-NS35 BN 3273120 PTFIX 6/18X2,5-NS35A BN 3273252 PTFIX 6/18X2,5-NS15A BN 3274220

7 PTFIX 6/6X2,5 BK 3273344 PTFIX 6/6X2,5-G BK 3273474 PTFIX 6/6X2,5-NS35 BK 3273080 PTFIX 6/6X2,5-NS35A BK 3273212 PTFIX 6/6X2,5-NS15A BK 3274180
13 PTFIX 6/12X2,5 BK 3273366 PTFIX 6/12X2,5-G BK 3273496 PTFIX 6/12X2,5-NS35 BK 3273102 PTFIX 6/12X2,5-NS35A BK 3273234 PTFIX 6/12X2,5-NS15A BK 3274202
19 PTFIX 6/18X2,5 BK 3273388 PTFIX 6/18X2,5-G BK 3273518 PTFIX 6/18X2,5-NS35 BK 3273124 PTFIX 6/18X2,5-NS35A BK 3273256 PTFIX 6/18X2,5-NS15A BK 3274224

ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Описание Тип Артикул Тип Артикул Тип Артикул Тип Артикул Тип Артикул
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 FBS 2-5 3030161 FBS 2-5 3030161 FBS 2-5 3030161 FBS 2-5 3030161
Адаптер для тестового штекера MPS-MT
1-S4-B RD 		1982800 MPS-MT
1-S4-B RD 		1982800 MPS-MT
1-S4-B RD 		1982800 MPS-MT
1-S4-B RD 		1982800 MPS-MT
1-S4-B RD 		1982800
Тестовый штекер состоит из металлической детали MPS-MT SN 3212251 MPS-MT SN 3212251 MPS-MT SN 3212251 MPS-MT SN 3212251 MPS-MT SN 3212251
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 MPS-IH RD 0201676 MPS-IH RD 0201676 MPS-IH RD 0201676 MPS-IH RD 0201676
Фланец с навинчивающимся фиксатором PTFIX-F 3274060 PTFIX-F 3274060 PTFIX-F 3274060 PTFIX-F 3274060 PTFIX-F 3274060
Держатель маркировки клеммных колодок KLM 3 0811969 KLM 3 0811969 KLM 3 0811969 KLM 3 0811969 KLM 3 0811969
Адаптер для несущей рейки PTFIX-NS35 3274054 PTFIX-NS35 3274054 PTFIX-NS35 3274054 PTFIX-NS35 3274054 PTFIX-NS35 3274054
Адаптер для несущей рейки NS 35 PTFIX-NS35A 3274056 PTFIX-NS35A 3274056 PTFIX-NS35A 3274056 PTFIX-NS35A 3274056 PTFIX-NS35A 3274056
Адаптер для несущей рейки NS 35 с функцией концевого держателя PTFIX-NS35A-FIX 3274057 PTFIX-NS35A-FIX 3274057 PTFIX-NS35A-FIX 3274057 PTFIX-NS35A-FIX 3274057 PTFIX-NS35A-FIX 3274057
Адаптер для несущей рейки NS 15 PTFIX-NS15A 3274058 PTFIX-NS15A 3274058 PTFIX-NS15A 3274058 PTFIX-NS15A 3274058 PTFIX-NS15A 3274058
Адаптер для несущей рейки NS 15 с функцией концевого держателя PTFIX-NS15A-FIX 3274059 PTFIX-NS15A-FIX 3274059 PTFIX-NS15A-FIX 3274059 PTFIX-NS15A-FIX 3274059 PTFIX-NS15A-FIX 3274059
Отвертка SZF 1-0,6X3,5 1204517 SZF 1-0,6X3,5 1204517 SZF 1-0,6X3,5 1204517 SZF 1-0,6X3,5 1204517 SZF 1-0,6X3,5 1204517
Маркировка клемм TML (...X3,8) R TML (...X3,8) R TML (...X3,8) R TML (...X3,8) R TML (...X3,8) R

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.

Вы можете получить бесплатную консультацию технических специалистов «МИГ Электро»
