Проходные и заземляющие винтовые клеммы UT

Поделиться:

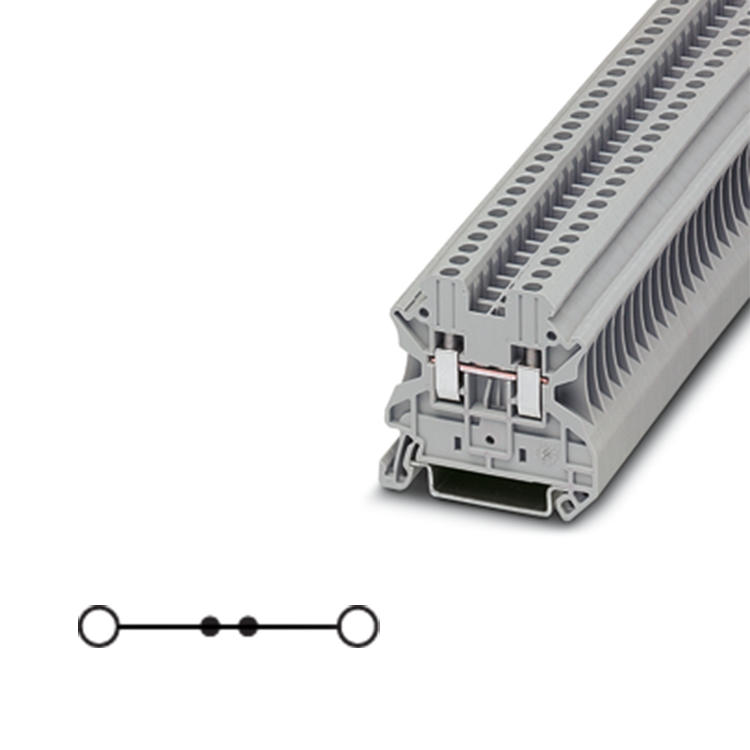

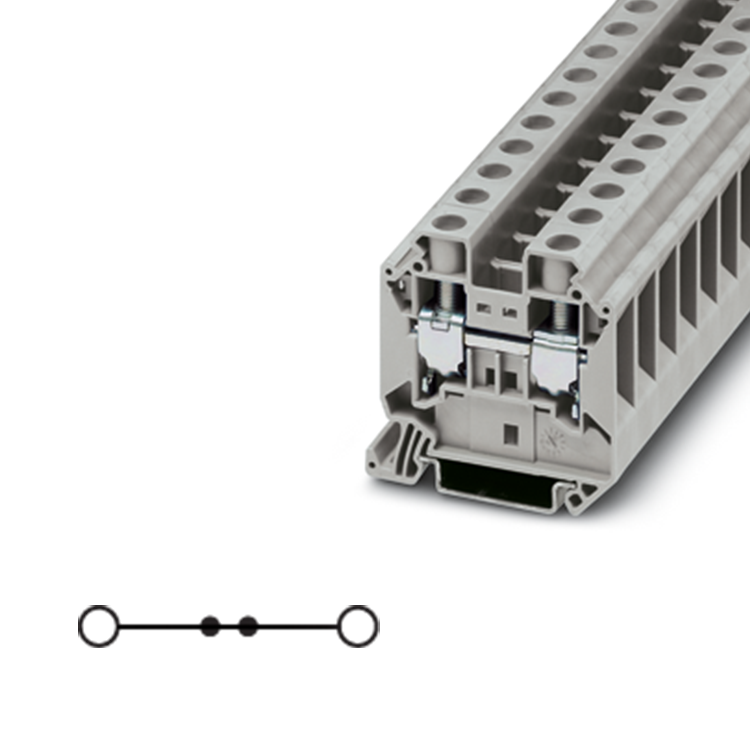

2,5 (4) мм², 32 A, проходная клемма 4 (6) мм², 41 A, проходная клемма 6 (10) мм², 57 A, проходная клемма 10 (16) мм², 76 A, проходная клемма 16 (25) мм², 101 A, проходная клемма
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 47,7 х 47,5 6,2 х 47,7 х 47,5 8,2 х 47,7 х 47,5 10,2 х 47,7 х 47,5 12,2 х 55,5 х 55
Макс. электрические данные Iмакс , A
32 		Uмакс , B
1000 		макс Ø, мм2
0,14-4 		AWG
26-12 		Iмакс , A
41 		Uмакс , B
1000 		макс Ø, мм2
0,14-6 		AWG
26-10 		Iмакс , A
57 		Uмакс , B
1000 		макс Ø, мм2
0,2 - 10 		AWG
24 - 8 		Iмакс , A
76 		Uмакс , B
1000 		макс Ø, мм2
0,5 - 16 		AWG
20 - 6 		Iмакс , A
101 		Uмакс , B
1000 		макс Ø, мм2
1,5 - 25 		AWG
16 - 4
Расчетное напряжение, В 1000 600 600 690 1000 600 600 690 1000 600 600 690 1000 600 600 690 1000 600 600 690
Номинальный ток, А / сечение, мм2 24 / 2,5 20 / - 20 / - 22/2,5//28/4 32 / 4 30 / - 30 / - 30/4//38/6 41 / 6 50 / - 50 / - 40/6 // 50/10 57 / 10 65 / - 65 / - 54/10 // 69/16 76 / 16 85 / - 85 / - 73,5/16 //89,5/25
Расчетное сечение, мм2 2,5 - - 2,5 4 - - 4 6 - - 6 10 - - 10 16 - - 16
Диапазон сечений, AWG 26 - 12 26 - 12 26 - 12 26 - 12 26 - 10 26 - 10 26 - 10 26 - 10 24 - 8 24 - 8 24 - 8 24 - 8 20 - 6 20 - 6 20 - 6 20 - 6 16 - 4 16 - 4 16 - 4 16 - 4
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,14 - 4 0,14 - 4 0,14 - 2,5 0,14 - 2,5 0,14 - 6 0,14 - 6 0,14 - 4 0,14 - 4 0,2 - 10 0,2 - 10 0,25 - 6 0,25 - 6 0,5 - 16 0,5 - 16 0,5 - 10 0,5 - 10 1,5 - 25 1,5 - 25 1 - 16 1 - 16
2-жильный (одинаковые жилы), мм2 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,14 - 1,5 0,14 - 1,5 0,14 - 1,5 - 0,2 - 2,5 0,2 - 2,5 0,25 - 1,5 - 0,5 - 4 0,5 - 4 0,5 - 2,5 - 1 - 6 1 - 6 1 - 6 -
2-жильный гибкий с кабельным наконечником TWIN, мм2 - - - 0,5 - 1,5 - - - 0,5 - 2,5 - - - 0,5 - 4 - - - 0,5 - 6 - - - 0,75 - 10

ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5 3044076 50 UT 4 3044102 50 UT 6 3044131 50 UT 10 3044160 50 UT 16 3044199 50
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5 BU 3044089 50 UT 4 BU 3044115 50 UT 6 BU 3044144 50 UT 10 BU 3044188 50 UT 16 BU 3044209 50
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5 OG 3045046 50 UT 4 OG 3045101 50 UT 6 OG 3045169 50 UT 10 OG 3046281 50 - - -
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5 RD 3045062 50 UT 4 RD 3045127 50 UT 6 RD 3045185 50 UT 10 RD 3046304 50 - - -
Клемма на рейку NS 35/7,5, NS 35/15
UT 2,5 BK 3045088 50 UT 4 BK 3045143 50 UT 6 BK 3045208 50 UT 10 BK 3046320 50 - - -

ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-UT 2,5/10 3047028 50 D-UT 2,5/10 3047028 50 D-UT 2,5/10 3047028 50 D-UT 2,5/10 3047028 50 D-UT 2,5/10 3047028 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-6 3030336 50 FBS 2-8 3030284 10 FBS 2-10 3005947 10 FBS 2-12 3005950 10
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-6 3030242 50 FBS 3-8 3030297 10 - - - - - -
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-6 3030255 50 FBS 4-8 3030307 10 - - - - - -
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-6 3030349 50 FBS 5-8 3030310 10 - - - - - -
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-6 3030271 10 FBS 10-8 3030323 10 - - - - - -
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-6 3030365 10 - - - - - - - - -
Переходная перемычка, 2 полюса, красная - - - - - - RB UT 6-(2,5/4) 3047251 10 RB UT 10-(2,5/4) 3047060 10 RB UT 16-(2,5/4) 3047073 10
Разделительная пластина, ширина 2 мм, cерая ATP-UT 3047167 50 ATP-UT 3047167 50 ATP-UT 3047167 50 ATP-UT 3047167 50 - - -
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 - - - - - -
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 MPS-MT 0201744 10 - - - - - -
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 - - - - - -
Модульный штекер для подключения тестера PS-5 3030983 10 PS-6 3030996 10 PS-8 3031005 10 - - - - - -
Предупреждающая табличка, желтая WS UT 2,5 3047923 10 WS UT 4 3047332 10 WS UT 6 3047345 10 WS UT 10 3047361 10 WS UT 16 3047374 10
Отвертка SF-SL 0,6X3,5-100 S-VDE 1212587 10 SF-SL 0,6X3,5-100 S-VDE 1212587 10 SZS 1,0X4,0 VDE 1205066 10 SZS 1,0X4,0 VDE 1205066 10 SZS 1,0X6,5 VDE 1205079 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6 UC-TM 8, UCT-TM 8 или ZB 8 UC-TM 10, UCT-TM 10 или ZB 10 UC-TM 12, UCT-TM 12 или ZB 12

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
