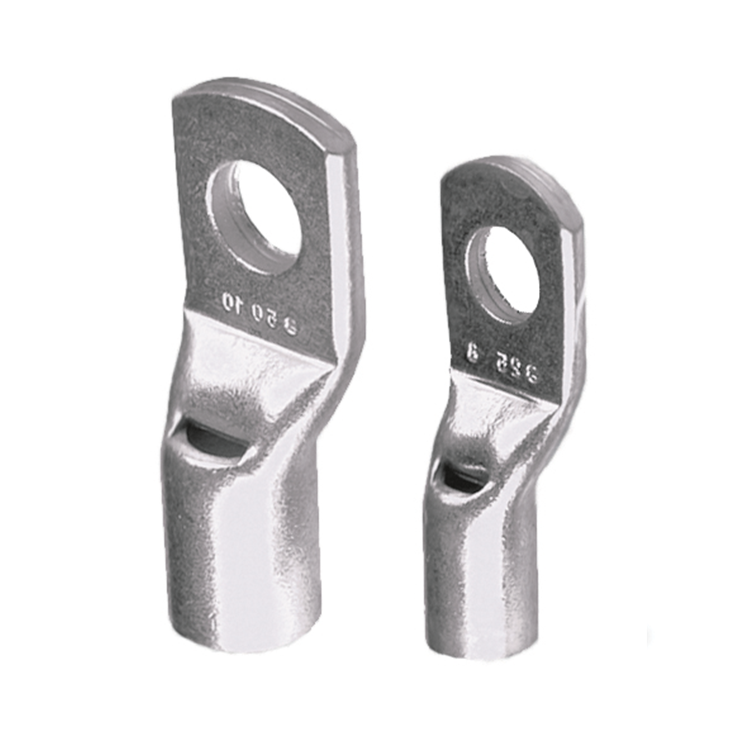

Плоские неизолированные кабельные наконечники

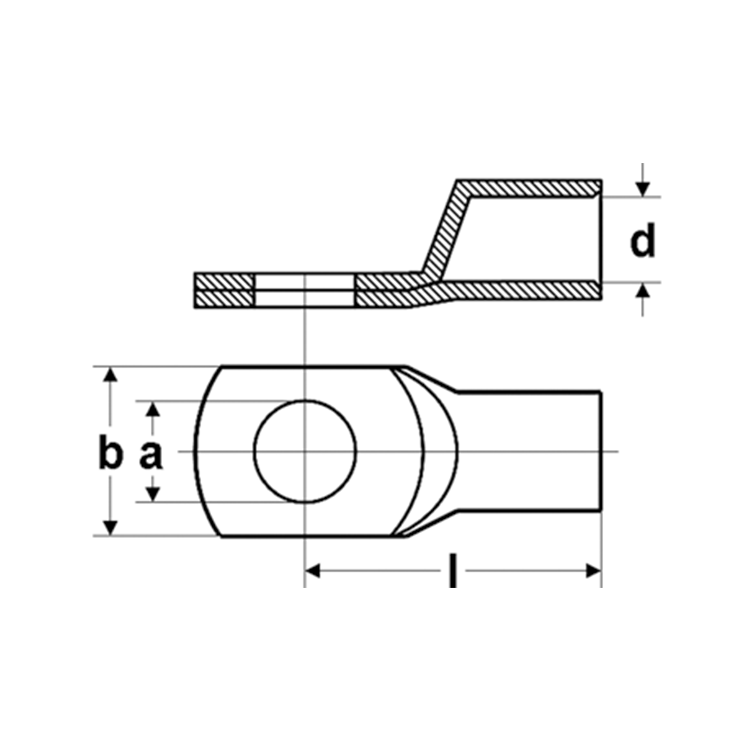

РАЗМЕРЫ

a - Диаметр отверстия
d - Внутренний диаметр кабеля
b - Ширина фланца
l - Длина до середины отверстия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Гильза: медь
Поверхность: луженый
Температурный диапазон: от -60°C до +125 °C

Артикул	Тип	Сечение, мм²	a, мм	d, мм	b, мм	l, мм	Кол-во в упаковке, шт.
91458	T 1,5-4	1,5	4,3	2,3	8	15,2	100
91459	T 1,5-5	1,5	5,3	2,3	8	15,2	100
91460	T 2,5-4	2,5	4,3	2,6	6,9	15,2	100
91461	T 2,5-5	2,5	5,3	2,6	7,6	15,2	100
91462	T 2,5-6	2,5	6,4	2,6	9,1	16,7	100
91463	T 4-4	4	4,3	3,3	8	19,4	50
91464	T 4-5	4	5,3	3,3	10	19,9	50
91465	T 4-6	4	6,4	3,3	11	20,9	50
91467	T 6-5	6	5,3	3,5	10	20,5	100
91468	T 6-6	6	6,4	3,5	12	20,5	100
91469	T 10-6	10	6,4	4,5	12	22,5	100
91470	T 10-8	10	8,4	4,5	15	25	100
91471	T 10-10	10	10,5	4,5	17	27	100
91472	T 16-6	16	6,4	5,5	12	27	100
91473	T 16-8	16	8,4	5,5	15	29	100
91474	T 16-10	16	10,5	5,5	17	31	100
91561	T 25-6	25	6,4	7	14	30	100
91562	T 25-8	25	8,4	7	16	32,5	100
91563	T 25-10	25	10,5	7	18	34,5	100
91564	T 25-12	25	13,2	7	19	35,5	100
91565	T 35-6	35	6,4	8,5	17	32,5	100
91566	T 35-8	35	8,4	8,5	17	35	100
91567	T 35-10	35	10,5	8,5	19	37	100
91568	T 35-12	35	13,2	8,5	21	38	100
91569	T 50-6	50	6,4	10	20	37	100
91570	T 50-8	50	8,4	10	20	37	100
91571	T 50-10	50	10,5	10	20	39	100
91572	T 50-12	50	13,2	10	23	40	100
91573	T 70-8	70	8,4	12	23	43	50
91574	T 70-10	70	10,5	12	23	45	50
91575	T 70-12	70	13,2	12	23	46	50
91577	T 95-8	95	8,4	13,5	26	48	50
91578	T 95-10	95	10,5	13,5	26	48	50
91493	T 95-12	95	13,2	13,5	26	49	50
96317	T 120-8	120	8,4	15	28	51	50
91495	T 120-10	120	10,5	15	28	51	50
91496	T 120-12	120	13,2	15	28	51	50
91498	T 120-16	120	17	15	30	53	50
97690	T 120-20	120	21	15	36	59	50
97872	T 150-8	150	8,4	16,5	31	58	50
91499	T 150-10	150	10,5	16,5	31	58	50
91500	T 150-12	150	13,2	16,5	31	58	50
91502	T 150-16	150	17	16,5	31	58	50
96318	T 185-10	185	10,5	19	35	65	50
91503	T 185-12	185	13,2	19	35	65	50
91505	T 185-16	185	17	19	35	65	50
91506	T 185-20	185	21	19	39	69	50
93669	T 240-10	240	10,5	21	39	72	50
96962	T 240-12	240	13,2	21	39	72	50
91508	T 240-16	240	17	21	39	72	50
91509	T 240-20	240	21	21	39	72	50
96319	T 300-12	300	13,2	23,4	43	77,3	10
91510	T 300-16	300	17	23,4	43	80,3	10
91511	T 300-20	300	21	23,4	43	86,3	10
91512	T 400-20	400	21	26,7	49,5	90,3	10
