 >   >   >  Панельные розетки, винтовые

Панельные розетки, винтовые

Поделиться:
Розетка Описание Ном. ток, А Кол-во
полюсов 		230 В
50 и 60 Гц 		400 В
50 и 60 Гц
- Фланец 75 x 75 мм, прямой угол
- IP 44
- Стандартная упаковка: 10 шт
- Чертеж: 1 MB 247
16 3 1366 1367
16 4 1389 1390
16 5 1386 1385
32 3 1395 1396
32 4 1398 1399
32 5 3454 3451
- X-CONTACT, Фланец 107 x 100 мм,
прямой угол
- IP 44
- Стандартная упаковка: 5 шт
- Чертеж: 1 MB 211
 63 3 1261A -
63 4 1247A 1248A
63 5 - 1252A

- Фланец 16 A, 3 п: 73,5 x 64 мм,
16 A, 4 - 5 п, 32 A: 100 x 92 мм,
угол наклона 20°, на розетки 32 А
возможна установка
вспомогательного контакта для
контроля положения вилки
- IP 44
- Стандартная упаковка:10 шт
- Чертеж: 1 MB 260
 16 3 1463 1464
16 4 1466 1467
16 5 1472 1473
32 3 1492 1493
32 4 1495 1496
32 5 1499 1500
- X-CONTACT, Фланец 110 x 106 мм,
Угол наклона 20°
- IP 44
- Стандартная упаковка: 5 шт
- Чертеж: 1 MB 297
 63 3 1147A 1148A
63 4 1150A 1151A
63 5 1154A 1155A

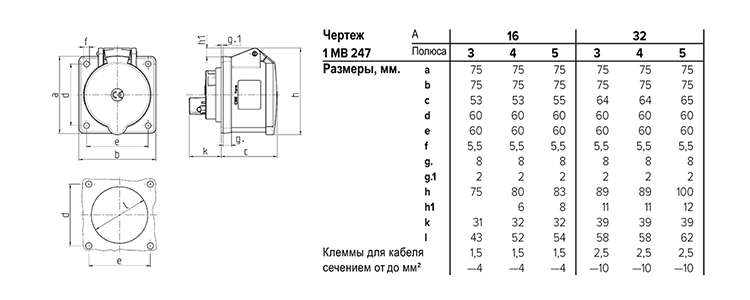

1 MB 247

1 MB 247.png

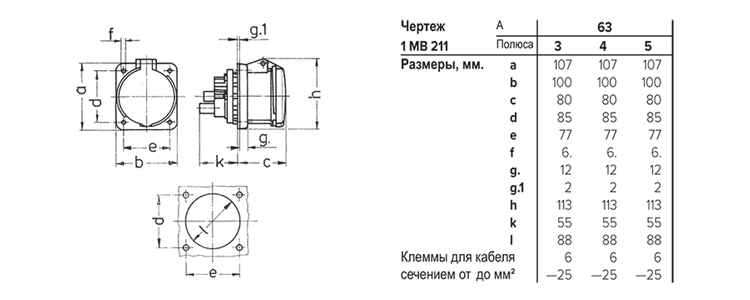

1 MB 211

1 MB 211.png

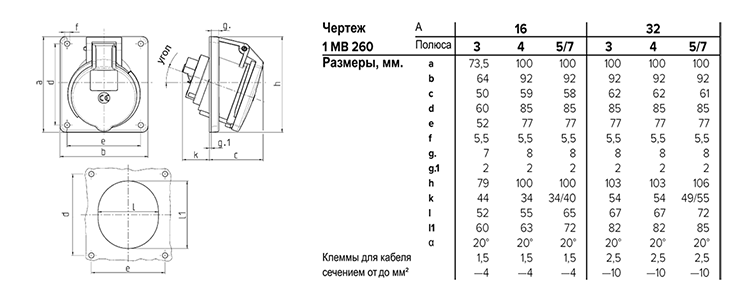

1 MB 260

1 MB 260.png

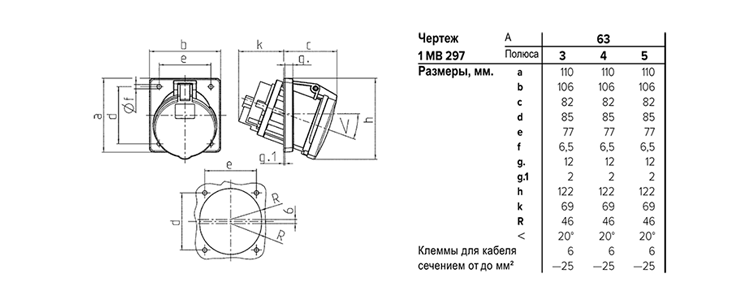

1 MB 297

1 MB 297.png
Розетка Описание Ном. ток, А Кол-во
полюсов 		230 В
50 и 60 Гц 		400 В
50 и 60 Гц
- Стандартный размер фланца
85 x 85 мм, угол наклона 20°,
возможна установка
вспомогательного контакта для
контроля положения вилки
- IP 44
- Стандартная упаковка: 5 шт
- Чертеж: 1 MB 453
16 3 3036 -
16 4 - 3072
16 5 - 3093
32 3 3112 -
32 4 3140 3136
32 5 - 3153
- Угол наклона 20°,
уменьшенные
размеры фланца: 68 x 62 мм -
IP 44
- Стандартная упаковка: 10 шт
- Чертеж: 1 MB 472
16 3 857 -

- Фланец 16 A: 75 x 75 мм,
32 A: 85 x 75 мм, прямой угол
- IP 67
- Стандартная упаковка:10 шт
- Чертеж: 1 MB 141
 16 3 218A 219A
16 4 221A 222A
16 5 227A 228A
32 3 230A 231A
32 4 233A 234A
32 5 239A 240A
- X-CONTACT
Фланец 63 A: 107 x 100 мм,
125 A: 130 x 130 мм, прямой угол,
- IP 67
- Стандартная упаковка: 5 шт
- Чертеж: 1 MB 212/258
 63 3 1264A 1265A
63 4 1123A 1124A
63 5 1127A 1128A
125 3 3380 -
125 4 1456 1457
125 5 1460 1461

1 MB 453

1 MB 453.png

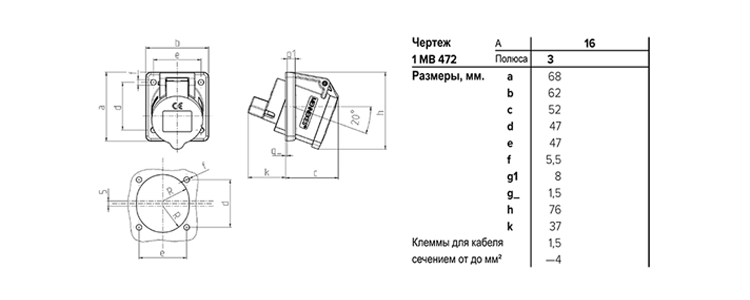

1 MB 472

1 MB 472.png

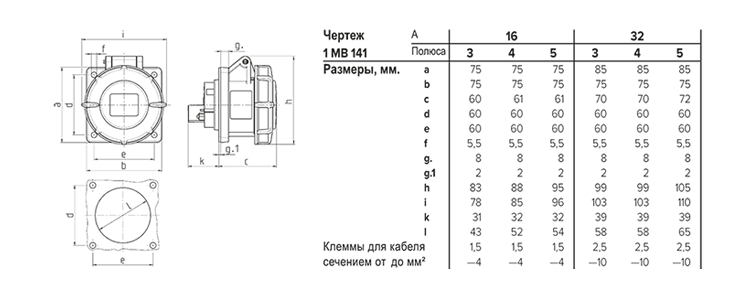

1 MB 141

1 MB 141.png

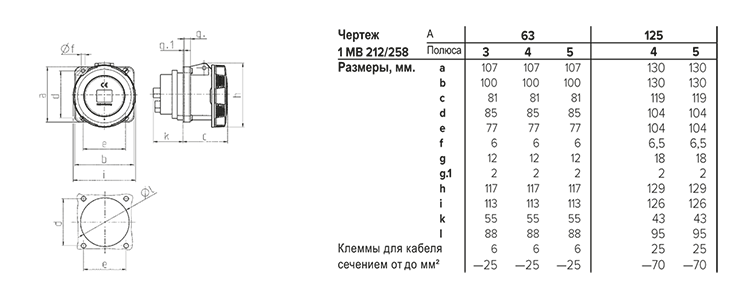

1 MB 212/258

1 MB 212/258.png
Розетка Описание Ном. ток, А Кол-во
полюсов 		230 В
50 и 60 Гц 		400 В
50 и 60 Гц
- Фланец 16 A, 3 п: 73,5 x 64 мм,
16 A, 4 - 5 п, 32 A: 100 x 92 мм,
у угол наклона 20°, на розетки 32 А
возможна установка
вспомогательного контакта для
контроля
- IP 67
- Стандартная упаковка: 10 шт
-Чертеж: 1 MB 251
 16 3 1475 1476
16 4 1478 1479
16 5 1484 1485
32 3 1502 1503
32 4 1505 1506
32 5 1490 1551
- X-CONTACT
Фланец 63 A: 110 x 106 мм,
угол наклона 20°, 125 A: 114 x 110 мм,
угол наклона 15°,
- IP 67
- Стандартная упаковка: 5 ш
- Чертеж: 1 MB 298/601
 63 3 2180A 2181A
63 4 204A 205A
63 5 208A 209A
125 3 3575 -
125 4 211A 212A
125 5 215A 216A
- Стандартный размер
фланца 85 x 85 мм, Угол наклона 20°,
возможна установка
вспомогательного контакта для
контроля положения вилки
- IP 67
- Стандартная упаковка: 10 шт
- Чертеж: 1 MB 452
 16 3 905 -
16 4 - 1081
16 5 - 1103
32 3 3200 -
32 4 - 3254
32 5 - 3254

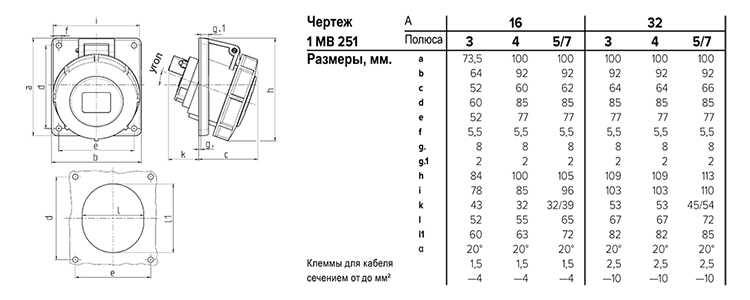

1 MB 251

1 MB 251.png

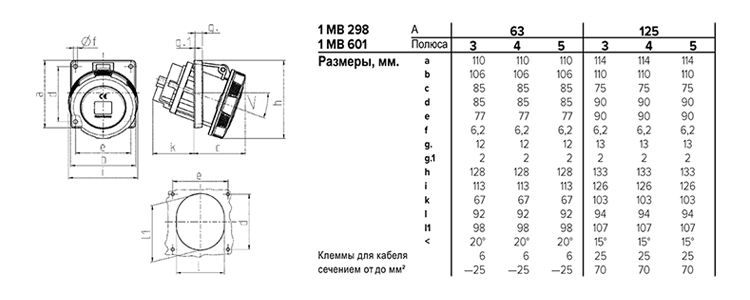

1 MB 298/601

1 MB 298/601.png

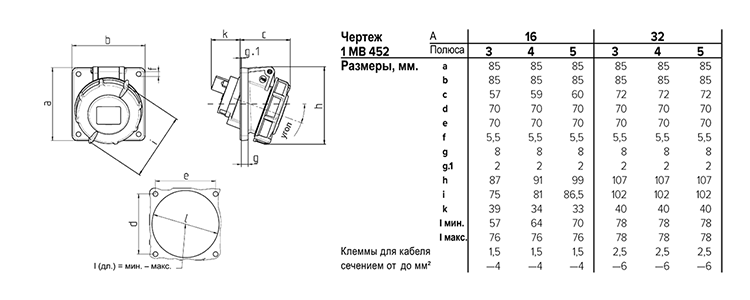

1 MB 452

1 MB 452.png

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.

Вы можете получить бесплатную консультацию технических специалистов «МИГ Электро»
