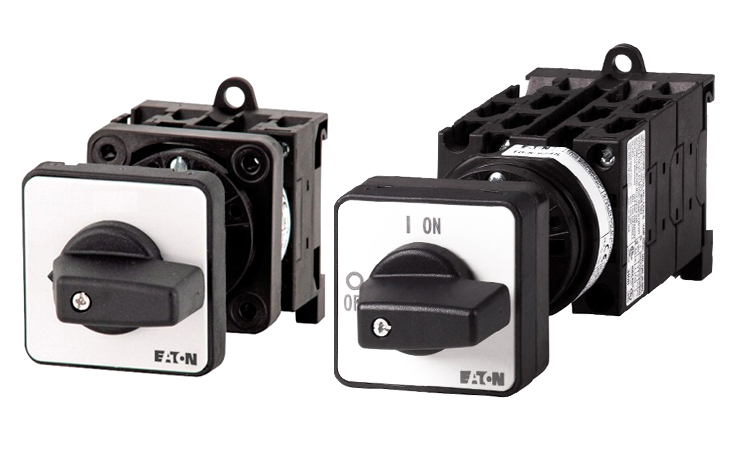

Кулачковые переключатели серии T используются для коммутации номинальной нагрузки и как управляющие переключатели (например, как переключатели режимов работы).
- Основные категории применения AC-3, AC-23A
- Диапазон токов 20 ... 315 А
- Количество полюсов до 22
- Количество позиций до 12
- Угол переключения 30°, 45°, 60°, 90°
- Максимальное напряжение 690 В
- Фронтальная степень защиты IP65
- Большое число схем
- Возможность заказать уникальную схему и шильдик, необходимые для конкретного применения
| Исполнение монтажа |
Цвет рукоятки |
Номинальный непрерывный ток, А |

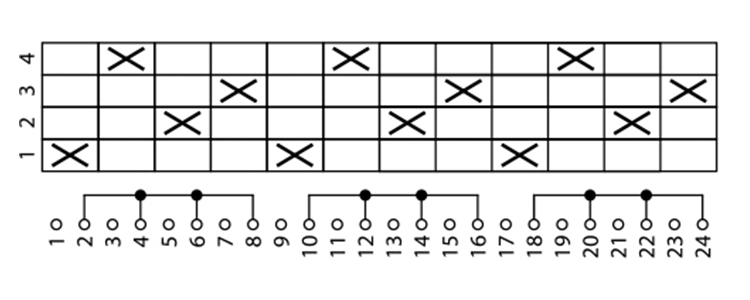

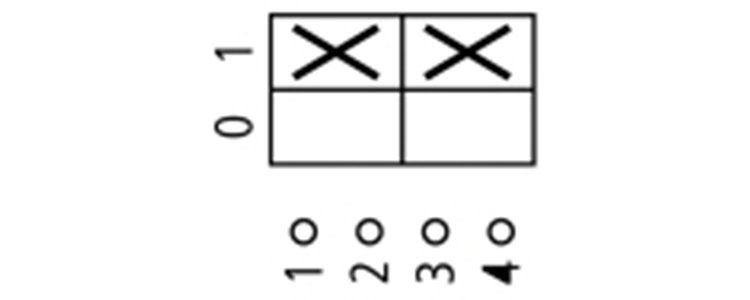

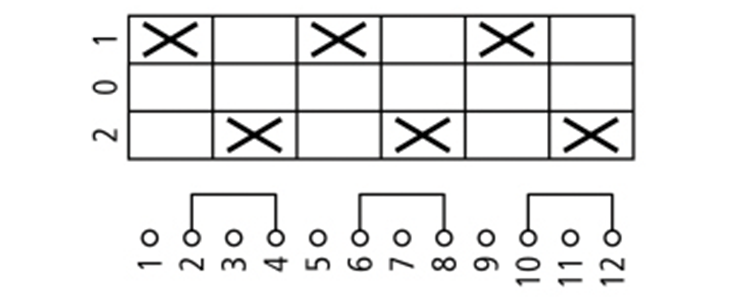

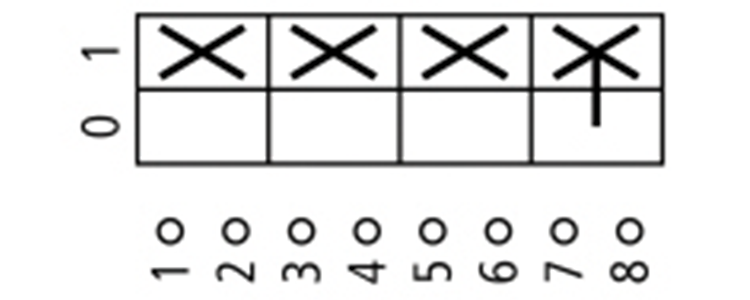

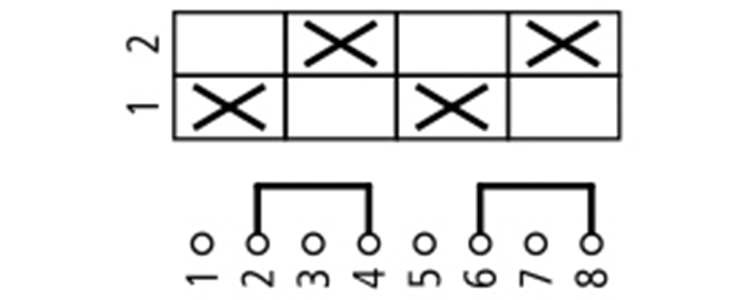

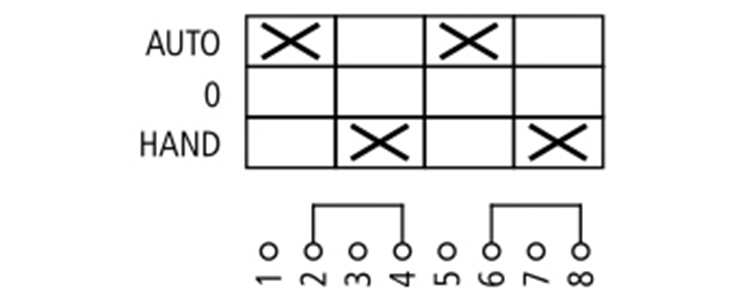

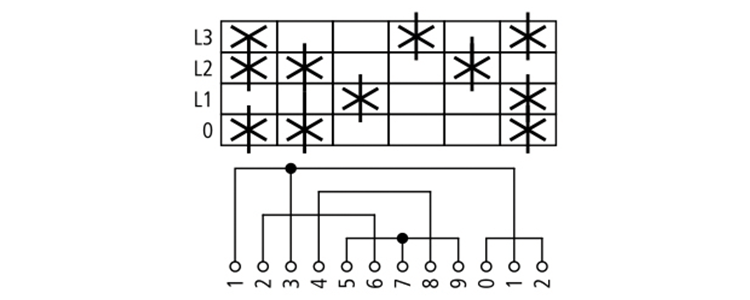

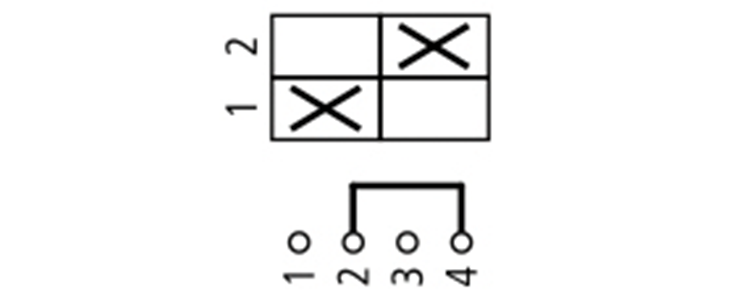

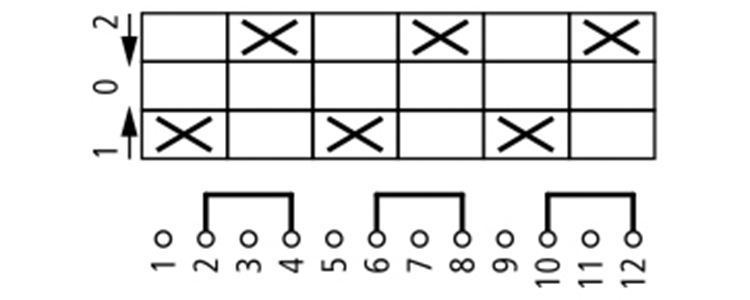

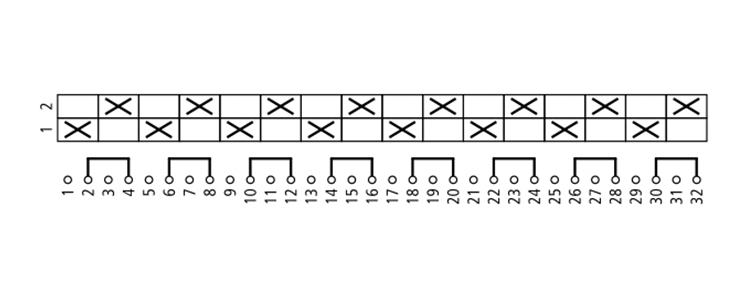

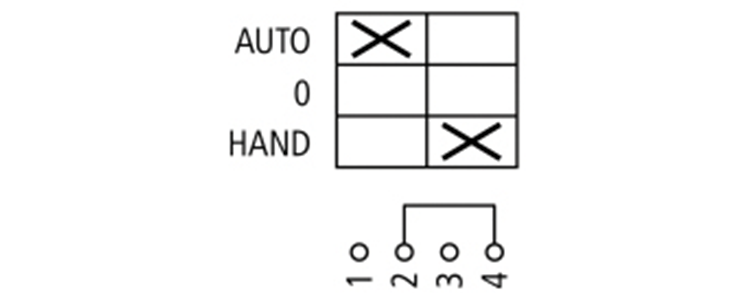

Лицевая панель | Схема |
Наименование Артикул |
||
|---|---|---|---|---|---|---|---|
| Переднее крепление |
|
20 |
|
|
T0-1-8210/E 012742 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-1-8210/EZ 048337 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-2-8211/EZ 053083 |
||
| Переднее крепление |
|
20 |
|
|
T0-3-8212/E 029353 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-3-8212/EZ 057829 |
||
| Переднее крепление |
|
63 |
|
|
T5B-3-8212/E 092386 |
||
|
Переднее крепление, главный выключатель, черная ручка |
|
20 |
|
|
T0-1-102/EA/SVB-SW 093451 |
||
| Переднее крепление |
|
20 |
|
|
T0-2-1/E 024639 |
||
|
Переднее крепление, главный выключатель |
|
20 |
|
|
T0-2-8900/EA/SVB 207400 |
||
|
Наружный монтаж, главный выключатель |
|
20 |
|
|
T0-2-1/I1/SVB 207147 |
||
|
Наружный монтаж, главный выключатель, черная ручка |
|
20 |
|
|
T0-2-15679/I1/SVB-SW 207150 |
||
|
Наружный монтаж, главный выключатель |
|
20 |
|
|
T0-3-15680/I1/SVB 207153 |
||
| Наружный монтаж |
|
20 |
|
|
T0-1-15431/I1 207070 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-2-15432/EZ 036483 |
||
| Переднее крепление |
|
20 |
|
|
T0-2-8215/E 022236 |
||
| Переднее крепление |
|
20 |
|
|
T0-3-8216/E 024609 |
||
| Переднее крепление |
|
20 |
|
|
T0-3-8007/E 095813 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-3-8007/EZ 098186 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-3-8048/EZ 036489 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-3-8222/EZ 015118 |
||
| Переднее крепление |
|
20 |
|
|
T0-2-8221/E 038847 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-2-8221/EZ 010372 |
||
|
Заднее крепление, модульное исполнение |
|
20 |
|
|
T0-3-8222/IVS 060205 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-4-8223/EZ 019864 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-6-8370/EZ 029356 |
||
| Переднее крепление |
|
20 |
|
|
T0-8-8372/E 064950 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-8-8372/EZ 034102 |
||
| Переднее крепление |
|
10 |
|
|
TM-1-8220/E 081996 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-4-8251/EZ 013972 |
||
| Переднее крепление |
|
20 |
|
|
T0-6-8271/E 015124 |
||
|
Переднее крепление в отверстие 22 мм |
|
20 |
|
|
T0-6-8271/EZ 017497 |
||
| Наружный монтаж |
|
20 |
|
|
T0-2-15907/I1 207095 |
||
