 >   >   >  Клеммы с пружинными зажимами, с держателем предохранителя

Клеммы с пружинными зажимами, с держателем предохранителя

Поделиться:

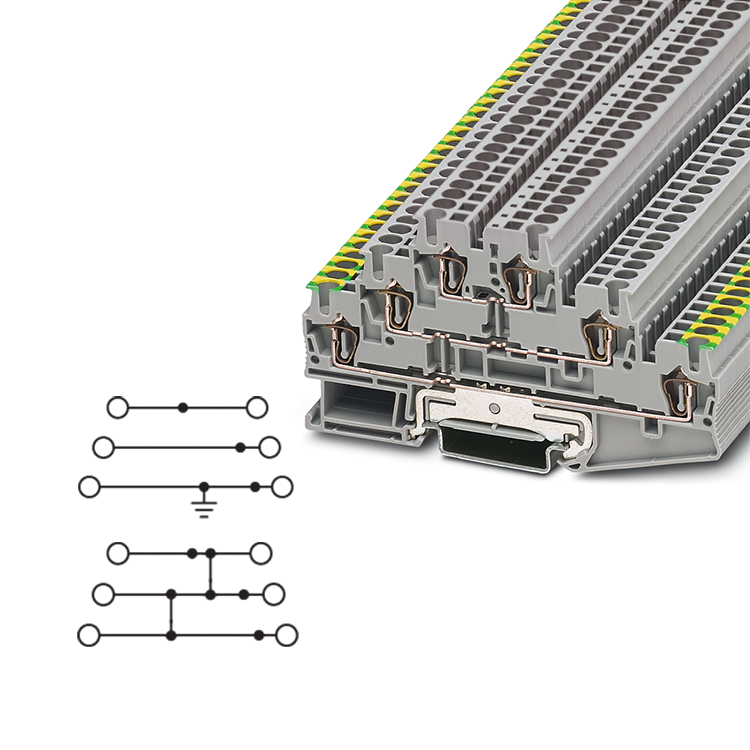

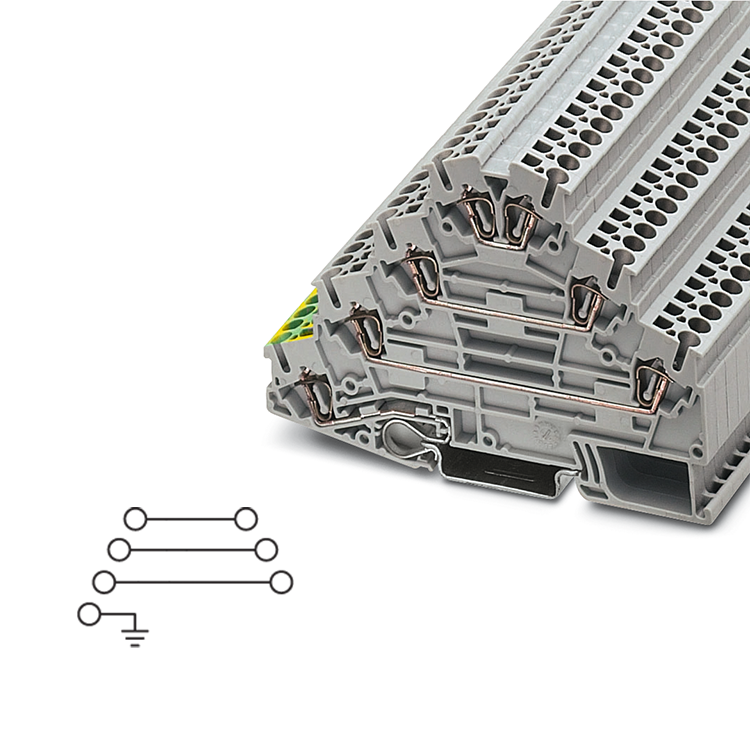

2,5 (4) ММ², 28 A, ТРЕХЪЯРУСНАЯ КЛЕММА

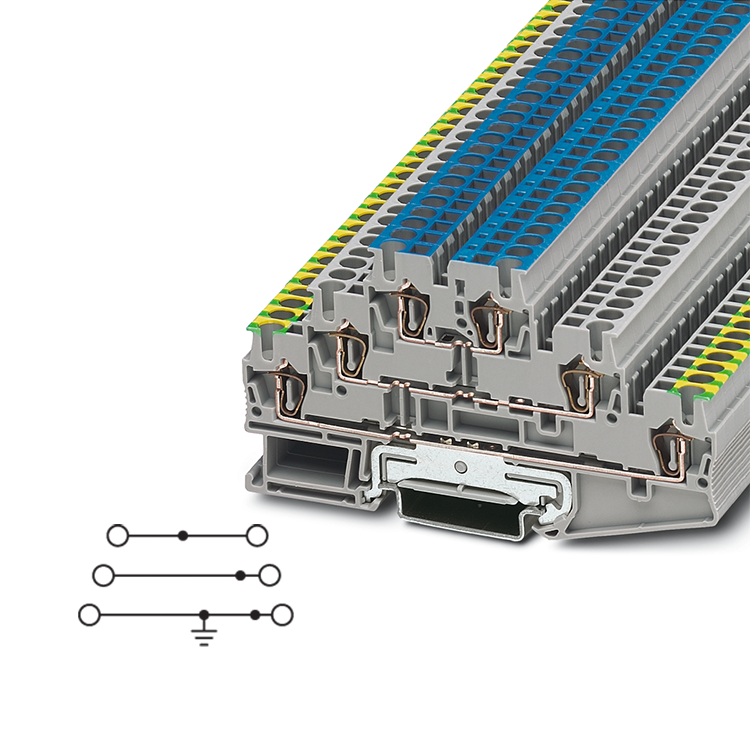

СО СВЕТОВЫМ ИНДИКАТОРОМ 		2,5 (4) ММ², 28 A, ТРЕХЪЯРУСНАЯ СХЕМА
С ЗАЗЕМЛЯЮЩИМ ОСНОВАНИЕМ 		2,5 (4) ММ², 28 A, ТРЕХЪЯРУСНАЯ СХЕМА
С ЗАЗЕМЛЯЮЩИМ ОСНОВАНИЕМ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 99,5 х 58 5,2 х 99,5 х 58 5,2 х 99,5 х 58
Макс. электрические данные Iмакс , A
28 		Uмакс , B
500 		макс Ø, мм2
0,08 - 4 		AWG
28 - 12 		Iмакс , A
28 		Uмакс , B
500 		макс Ø, мм2
0,08 - 4 		AWG
28 - 12 		Iмакс , A
28 		Uмакс , B
500 		макс Ø, мм2
0,08 - 4 		AWG
28 - 12
Расчетное напряжение, В 500 - - - 500 600 300 - 500 600 300 -
Номинальный ток , А / сечение, мм2 20 / 2,5 - / - - - 24 / 2,5 20 / - 20 / - - 24 / 2,5 20 / - 20 / - -
Расчетное сечение, мм2 2,5 - - - 2,5 - - - 2,5 - - -
Диапазон сечений, AWG 28 - 12 - - - 28 - 12 28 - 12 28 - 12 - 28 - 12 28 - 12 28 - 12 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - - - 0,5

ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15
- - - ST 2,5-PE/L/N 3036084 50 ST 2,5-PE/L/L 3036097 50
Клемма на рейку NS 35/7,5, NS 35/15
- - - - - - - - -
Клемма на рейку NS 35/7,5, NS 35/15
ST 2,5-3L-LA 24RD/O-M 3035580 50 - - - - - -
Клемма с потенциальным разъемом
на рейку NS 35/7,5, NS 35/15
- - - - - - ST 2,5-PE/2PV 3038833 50


ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, cерая D-ST 2,5-3L 3036660 50 D-ST 2,5-3L 3036660 50 D-ST 2,5-3L 3036660 50
Переходник, сечение 0,08 - 0,2 мм2, белый ISH 2,5/0,2 3002843 50 ISH 2,5/0,2 3002843 50 ISH 2,5/0,2 3002843 50
Переходник, сечение 0,25 - 0,5 мм2, cерый ISH 2,5/0,5 3002856 50 ISH 2,5/0,5 3002856 50 ISH 2,5/0,5 3002856 50
Переходник, сечение 0,75 - 1 мм2, черный ISH 2,5/1,0 3002869 50 ISH 2,5/1,0 3002869 50 ISH 2,5/1,0 3002869 50
Переходная перемычка, 2 полюса, красная FBS 2-5 3030161 50 FBS 2-5 3030161 50 FBS 2-5 3030161 50
Переходная перемычка, 3 полюса, красная FBS 3-5 3030174 50 FBS 3-5 3030174 50 FBS 3-5 3030174 50
Переходная перемычка, 4 полюса, красная FBS 4-5 3030187 50 FBS 4-5 3030187 50 FBS 4-5 3030187 50
Переходная перемычка, 5 полюсов, красная FBS 5-5 3030190 50 FBS 5-5 3030190 50 FBS 5-5 3030190 50
Переходная перемычка, 10 полюсов, красная FBS 10-5 3030213 10 FBS 10-5 3030213 10 FBS 10-5 3030213 10
Переходная перемычка, 20 полюсов, красная FBS 20-5 3030226 10 FBS 20-5 3030226 10 FBS 20-5 3030226 10
Адаптер для тестового штекера PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10 PAI-4-N GY 3032871 10
Модульный штекер для подключения тестера PS-5 3030983 10 PS-5 3030983 10 PS-5 3030983 10
Предупреждающая табличка, желтая WST 2,5 3030941 50 WST 2,5 3030941 50 WST 2,5 3030941 50
Отвертка SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5

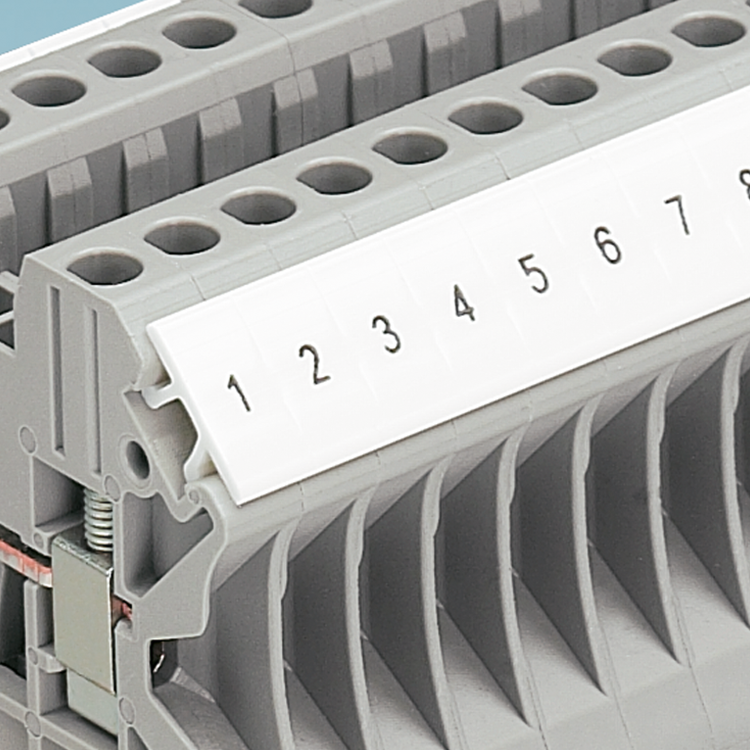

Маркировка бокового паза UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 5, UCT-TMF 5 или ZBF 5

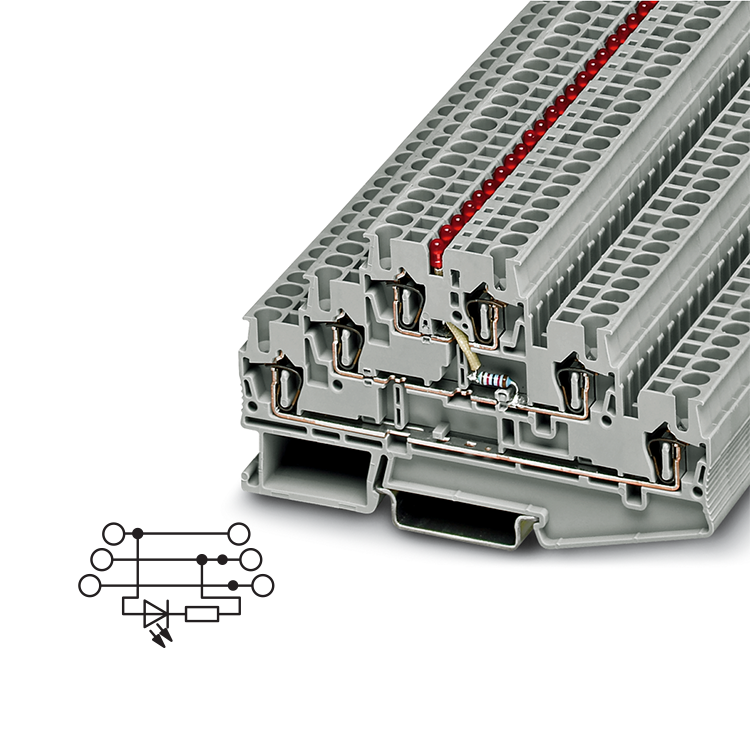

2,5 (4) ММ², 26 A, ЧЕТЫРЕХЪЯРУСНАЯ КЛЕММА

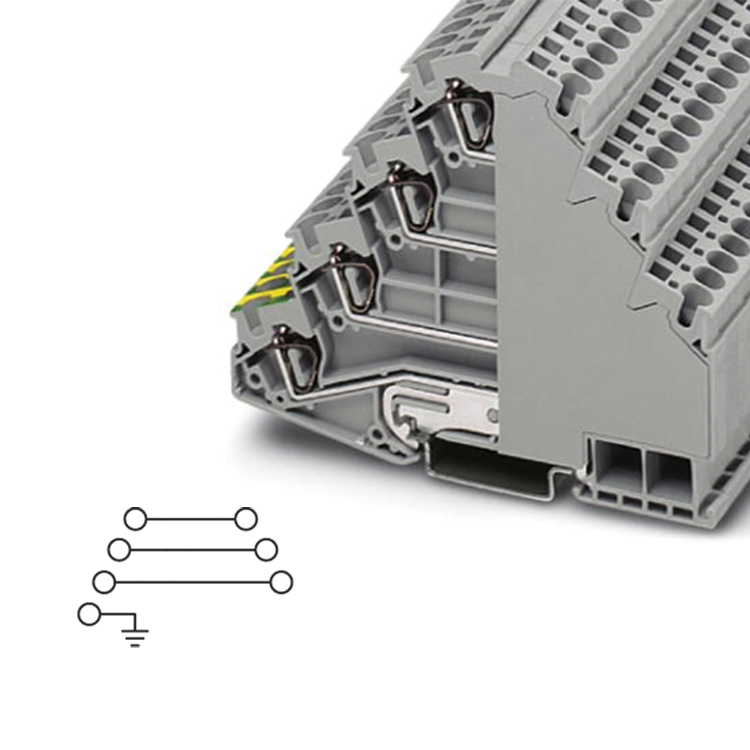

С ЗАЗЕМЛЯЮЩИМ ОСНОВАНИЕМ 		4 (6) ММ², 32 A, ЧЕТЫРЕХЪЯРУСНАЯ КЛЕММА

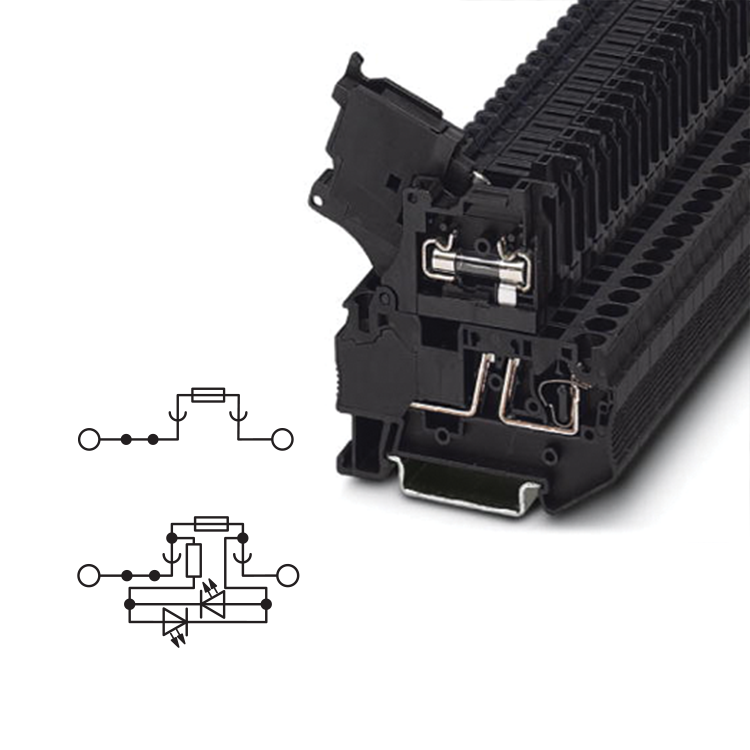

С ЗАЗЕМЛЯЮЩИМ ОСНОВАНИЕМ 		4 (6) ММ², 6,3 A, КЛЕММА С ДЕРЖАТЕЛЕМ
ПРЕДОХРАНИТЕЛЯ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ

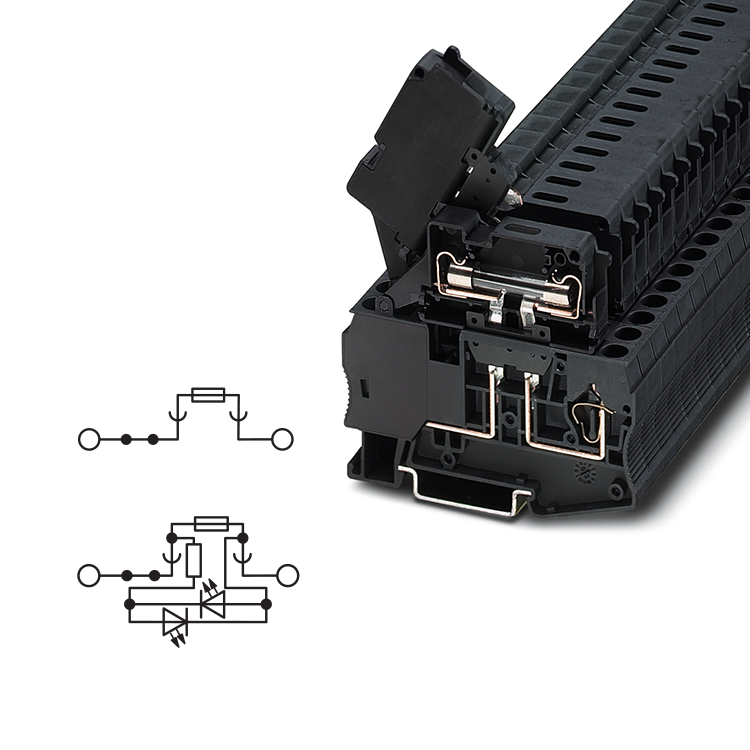

5 X 20 ММ 		4 (6) ММ², 10 A, КЛЕММА С ДЕРЖАТЕЛЕМ ПРЕДОХРАНИТЕЛЯ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ
6,3 X 32 ММ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (ШхДхВ), мм 5,2 х 98,5 х 73,5 6,2 х 101 х 83,5 6,2 х 61,5 х 62,5 8,2 х 76,5 х 69
Макс. электрические данные Iмакс , A
26 		Uмакс , B
800 		макс Ø, мм2
0,08 - 4 		AWG
28 - 12 		Iмакс , A
32 		Uмакс , B
800 		макс Ø, мм2
0,08 - 6 		AWG
28 - 10 		Iмакс , A
6,3 		Uмакс , B
500 		макс Ø, мм2
0,08 - 6 		AWG
28 - 10 		Iмакс , A
10 		Uмакс , B
500 		макс Ø, мм2
0,08 - 6 		AWG
28 - 10
Расчетное напряжение, В 800 600 600 - 800 600 600 - 500 300 300 - 500 300 300 -
Номинальный ток, А / сечение, мм2 20 / 2,5 20 / - 20 / - - 28 / 4 30 / - 30 / - - 6,3 / 1 10 / - 6,3 / - - 10 / 1,5 15 / - 10 / - -
Расчетное сечение, мм2 2,5 - - - 4 - - - 4 - - - 4 - - -
Диапазон сечений, AWG 28 - 12 28 - 12 28 - 12 - 28 - 10 28 - 10 28 - 10 - 28 - 10 28 - 10 28 - 10 - 28 - 10 28 - 10 28 - 10 -
Возможности подключения однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без 		однож. многож. Кабельный наконечник
с пластмассовой втулкой или без
1-жильный, мм2 0,08 - 4 0,08 - 2,5 0,14 - 2,5 0,14 - 2,5 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4 0,08 - 6 0,08 - 4 0,14 - 4 0,14 - 4
2-жильный гибкий с кабельным наконечником TWIN , мм2 - - - 0,5 - - - 0,5 - 1 - - - 0,5 - 1 - - - 0,5 - 1

ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА ДАННЫЕ ДЛЯ ЗАКАЗА
Описание Цвет Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт. 		Тип Артикул Кол-во
в упаковке, шт.
Клемма на рейку NS 35/7,5, NS 35/15
ST 2,5-PE/3L 3036055 50 ST 4-PE/3L 3038338 50 - - - - - -
Измерительная клемма на рейку
NS 35/7,5, NS 35/15

- - - - - - ST 4-HESI (5X20) 3036369 50 - - -
Клемма со световым индикатором для
12-30 В перем./пост. тока
- - - - - - ST 4-HESILED 24 (5X20) 3036547 50 - - -
Клемма со световым индикатором для
30-60 В перем./пост. тока
- - - - - - ST 4-HESILED 60 (5X20) 3036550 50 - - -
Клемма со световым индикатором для
110-250 В перем./пост. тока
- - - - - - ST 4-HESILA 250 (5X20) 3036563 50 - - -
Измерительная клемма на рейку
NS 35/7,5, NS 35/15
- - - - - - - - - ST 4-HESI (6,3X32) 3036385 50
Клемма со световым индикатором для
12-30 В перем./пост. тока,
- - - - - - - - - ST 4-HESILED 24 (6,3X32) 3038765 50
Клемма со световым индикатором для
110-250 В перем./пост. тока
- - - - - - - - - ST 4-HESILA 250 (6,3X32) 3038778 50


ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ ПРИНАДЛЕЖНОСТИ
Концевая крышка, ширина 2,2 мм, серая D-ST 2,5-PE/3L 3036673 50 - - - - - - - - -
Переходная перемычка, 2 полюса, красный - - - - - - FBS 2-6 3030336 50 FBS 2-8 3030284 10
Переходная перемычка, 3 полюса, красный - - - - - - FBS 3-6 3030242 50 FBS 3-8 3030297 10
Переходная перемычка, 4 полюса, красный - - - - - - FBS 4-6 3030255 50 FBS 4-8 3030307 10
Переходная перемычка, 5 полюсов, красный - - - - - - FBS 5-6 3030349 50 FBS 5-8 3030310 10
Переходная перемычка, 10 полюсов, красный - - - - - - FBS 10-6 3030271 10 FBS 10-8 3030323 10
Переходная перемычка, 20 полюсов, красный - - - - - - FBS 20-6 3030365 10 - - -
Понижающая перемычка, 2 полюса, красный - - - - - - RB ST (2,5/4)-1,5 3038943 10 RB ST 6-(2,5/4) 3030860 10
Разделительная пластина, ширина 2 мм, серая - - - - - - ATP-ST 4 3030721 50 ATP-QTC TWIN 3206212 50
Соединительная ось для объединения нескольких клемм с держателем предохранителя, пластмассовая, длина 1 м, серая - - - - - - VS 3004207 1 VS 3004207 1
Тестовый штекер состоит из металлической детали MPS-MT 0201744 10 MPS-MT 0201744 10 - - - - - -
Изоляционная втулка для тестового штекера MPS-IH RD 0201676 10 MPS-IH RD 0201676 10 - - - - - -
Отвертка SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10 SZF 1-0,6X3,5 1204517 10
Монтажная рейка NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5 NS 35/7,5 PERF 2000MM 0801733 5
Концевой стопор CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5 CLIPFIX 35, CLIPFIX 35-5
Маркировка бокового паза UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6или ZB 6 UC-TM 5, UCT-TM 5 или ZB 5 UC-TM 6, UCT-TM 6 или ZB 6
Маркировка центрального и бокового паза UC-TMF 5, UCT-TMF 5 или ZBF 5 UC-TMF 6, UCT-TMF 6или ZBF 6 UC-TMF 6, UCT-TMF 6 или ZBF 6 UC-TF 8, UCT-TMF 8 или ZBF 8

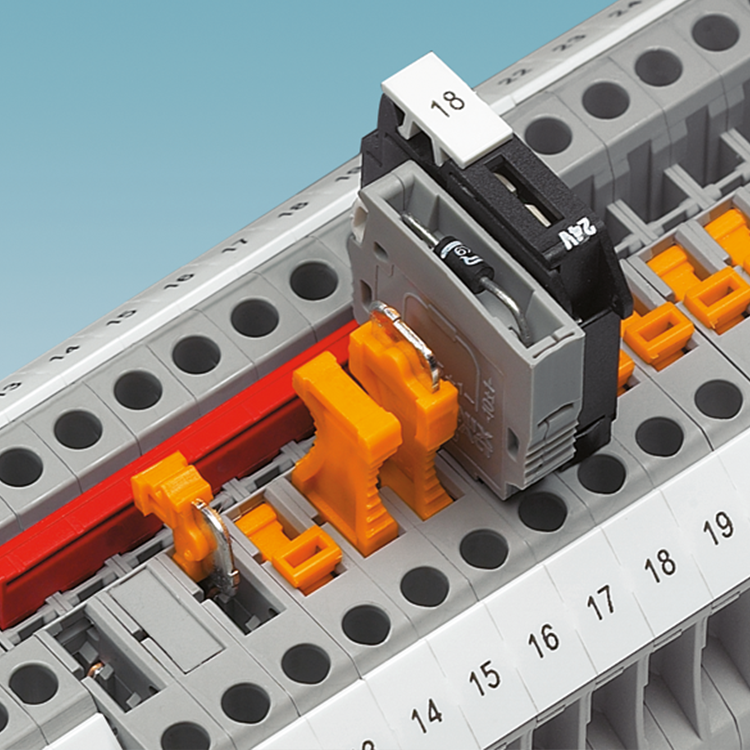

Шунтирование

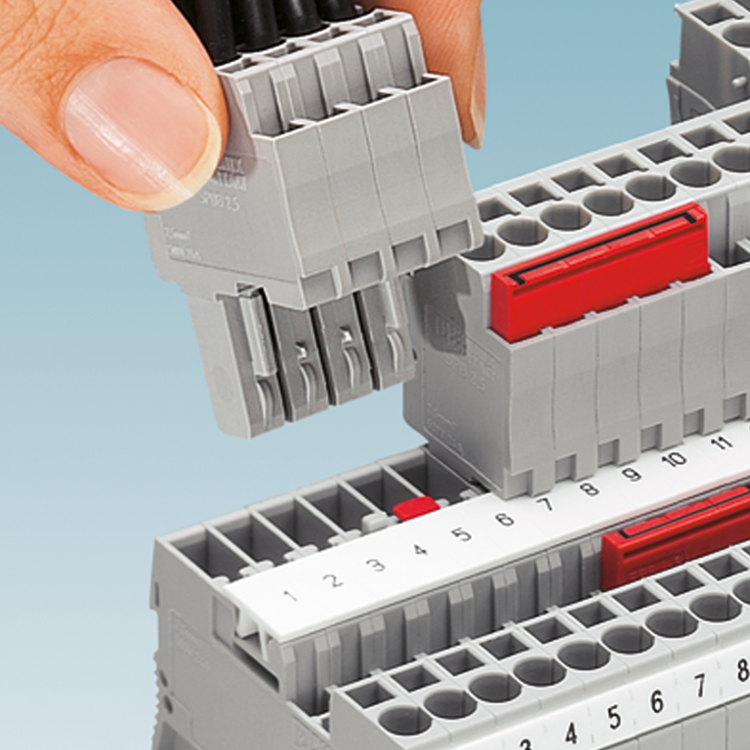

Подключение

Разделение

Маркировка

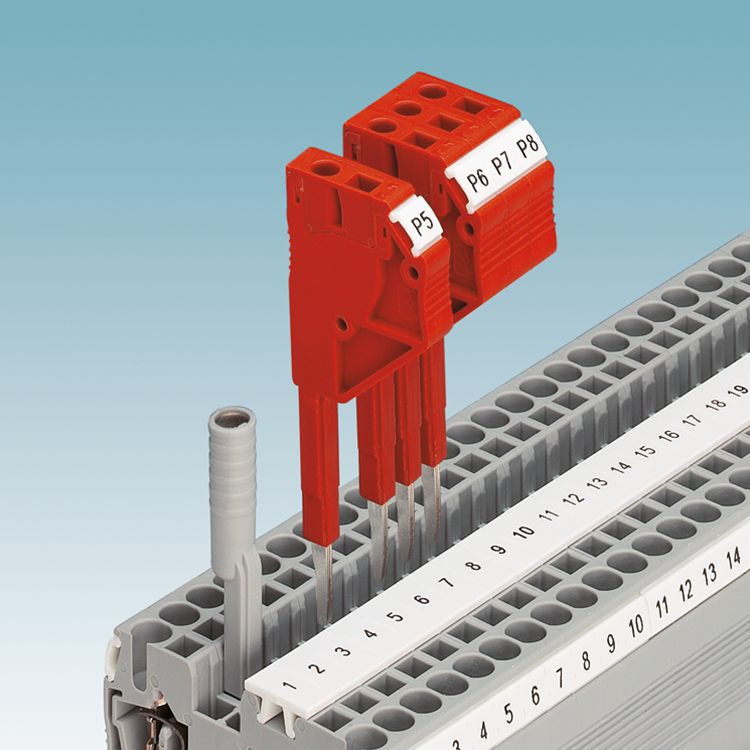

Тестирование

Эта информация представлена в печатном каталоге «Всё необходимое для электромонтажа». Скачать pdf версию каталога можно по ссылке. Или заказать его бесплатную доставку.
