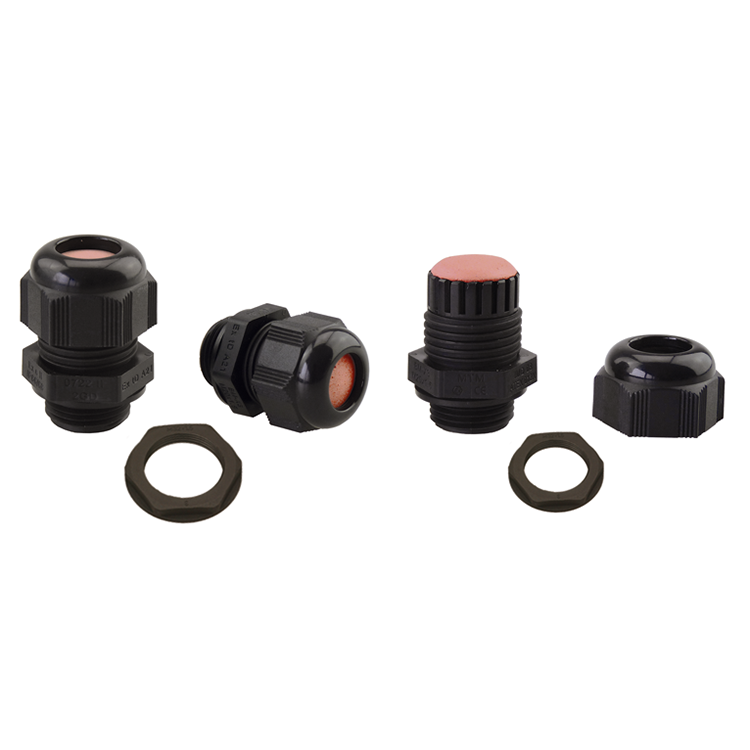

Кабельный ввод для взрывоопасных зон HELUTOP HT-PA-EX

ОБЛАСТИ ПРИМЕНЕНИЯ
Зона 1, Зона 2, Зона 21, Зона 22, IIA, IIB, IIC

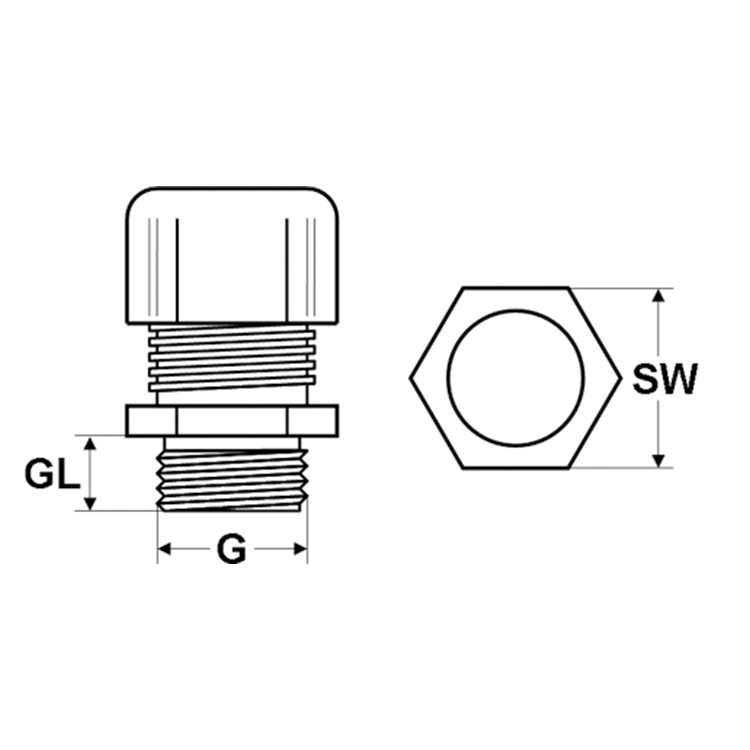

РАЗМЕРЫ

G - Размер резьбы
GL - Длина резьбы
SW - Размер ключа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса: полиамид
Материал уплотнителя: нитрильный каучук
Состав: без галогенов, силиконов, фосфора, кадмия
Стандарты: IMQ 08 ATEX 012 X
Маркировка: EX II 2GD Ex e II, Ex tD A21
Степень защиты: IP 66 / IP 68 (EN 60529)
Температурный диапазон: от -20°C до +80 °C

Артикул ввода, черный RAL 9005	Артикул гайки, черный RAL 9005	Размер метрич. (G)	Ø кабеля от / до, мм	Длина резьбовой части, мм (GL)	Размер ключа, мм (SW)	Высота, мм (H)
Метрическая резьба
906689	94650	M12 x 1,5	3,0 - 6,5	8	15	31
906936	94650	M12 x 1,5	3,0 - 6,5	15	15	31
906690	94651	M16 x 1,5	4,5 - 10,0	10	19	38
906937	94651	M16 x 1,5	4,5 - 10,0	15	19	43
906691	94652	M20 x 1,5	6,0 - 12,0	10	24	41
906938	94652	M20 x 1,5	6,0 - 12,0	15	24	46
906692	94652	M20 x 1,5	10,0 - 14,0	10	27	42
906939	94652	M20 x 1,5	10,0 - 14,0	15	27	46,5
906693	94653	M25 x 1,5	13,0 - 18,0	10	33	47
906940	94653	M25 x 1,5	13,0 - 18,0	15	33	47
906694	94653	M25 x 1,5	11,0 - 17,0	8	29	42,5
906695	94654	M32 x 1,5	15,0 - 21,0	10	36	50
906696	94654	M32 x 1,5	18,0 - 25,0	15	42	58,5
906697	94655	M40 x 1,5	19,0 - 28,0	10	46	55
906698	94655	M40 x 1,5	22,0 - 32,0	18	53	68
906699	94656	M50 x 1,5	30,0 - 38,0	18	60	69
906700	94657	M63 x 1,5	34,0 - 44,0	18	65	71
