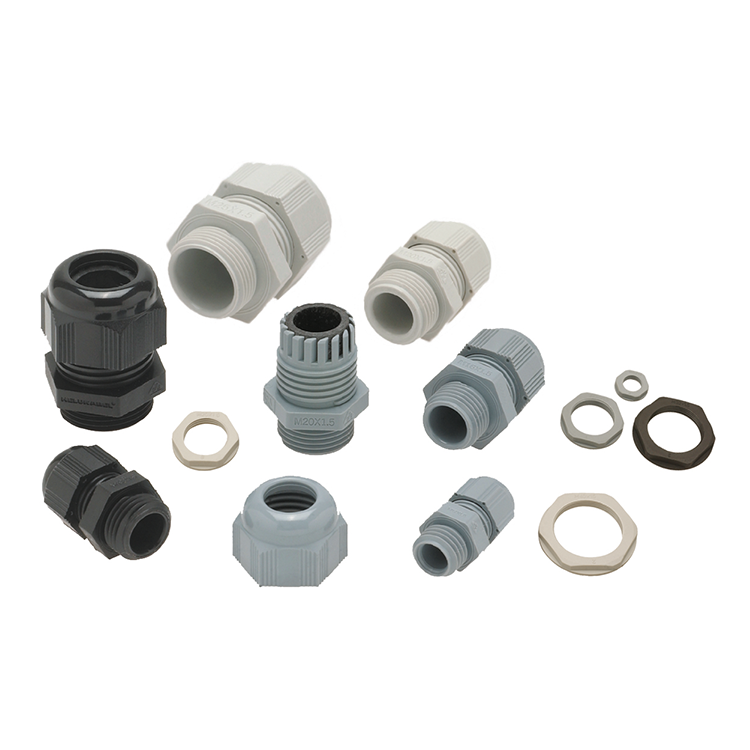

Кабельный ввод HELUTOP HT и контргайка КMK-PA-OB

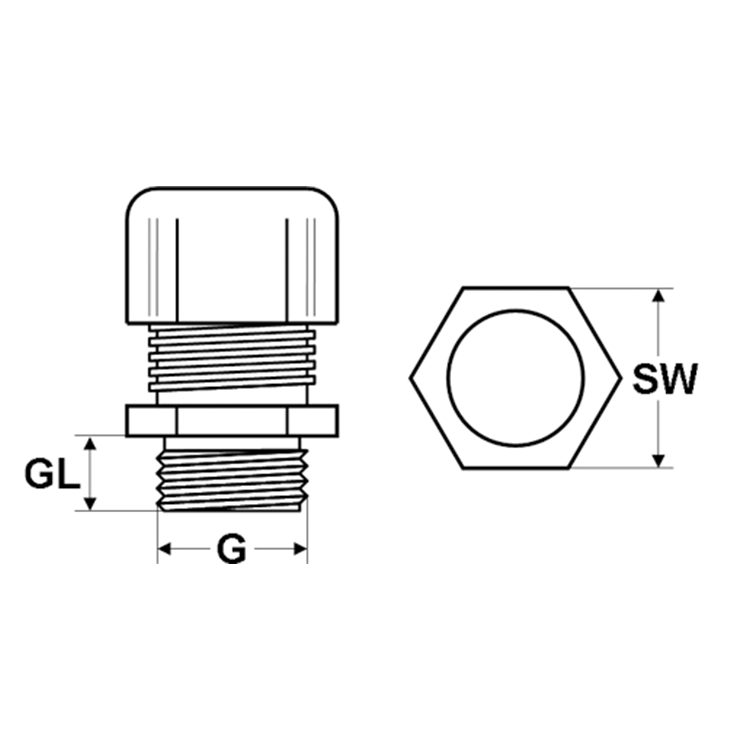

РАЗМЕРЫ

G - Размер резьбы
GL - Длина резьбы
SW - Размер ключа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса: полиамид
Материал уплотнителя: хлоропреновый каучук
Состав: без галогенов, силиконов, фосфора, кадмия
Степень защиты: IP 68 - 5 бар / IP 69K
Температурный диапазон: от -20°C до +100 °C

Артикул ввода, светло-серый RAL 7035	Артикул гайки, светло-серый RAL 7035	Артикул ввода, темно-серый RAL 7001	Артикул гайки, темно-серый RAL 7001	Артикул ввода, черный RAL 9005	Артикул гайка, черный RAL 9005	Размер метрич. (G)	Ø кабеля от / до, мм	Длина резьбовой части, мм (GL)	Размер ключа, мм (SW)
Метрическая резьба
93908	94630	93923	94640	93937	94650	M12 x 1,5	3,0 - 6,5	6	15
93909	94631	93924	94641	93938	94651	M16 x 1,5	4,0 - 8,0	8	19
907275	94631	907276	94641	907277	94651	M16 x 1,5	5,0 - 10,0	8	19
92667	94631	92668	94641	92669	94651	M16 x 1,5	5,0 - 10,0	10	22
93910	94632	93925	94642	93939	94652	M20 x 1,5	6,0 - 12,0	10	24
93911	94633	93926	94643	93940	94653	M25 x 1,5	11,0 - 17,0	8	29
93912	94634	93927	94644	93941	94654	M32 x 1,5	15,0 - 21,0	10	36
93913	94635	93928	94645	93942	94655	M40 x 1,5	19,0 - 28,0	10	46
93914	94636	93929	94646	93943	94656	M50 x 1,5	30,0 - 38,0	18	60

PG-резьба
Артикул ввода, светло-серый RAL 7035	Артикул гайки, светло-серый RAL 7035	Артикул ввода, темно-серый RAL 7001	Артикул гайки, темно-серый RAL 7001	Артикул ввода, черный RAL 9005	Артикул гайка, черный RAL 9005	Размер метрич. (G)	Ø кабеля от / до, мм	Длина резьбовой части, мм (GL)	Размер ключа, мм (SW)
99300	94270	99310	94280	99320	94290	7	3,0 - 6,5	8	15
99301	94271	99311	94281	99321	94291	9	4,0 - 8,0	8	19
99302	94272	99312	94282	99322	94292	11	5,0 - 10,0	8	22
99303	94273	99313	94283	99323	94293	13,5	6,0 - 12,0	9	24
99304	94274	99314	94284	99324	94294	16	10,0 - 14,0	10	27
99305	94275	99315	94285	99325	94295	21	13,0 - 18,0	11	33
99306	94276	99316	94286	99326	94296	29	18,0 - 25,0	11	42
99307	94277	99317	94287	99327	94297	36	22,0 - 32,0	13	53
99308	94278	99318	94288	99328	94298	42	30,0 - 38,0	13	60
99309	94279	99319	94289	99329	94299	48	34,0 - 44,0	14	65
