Устройства плавного пуска DS7, S811, S801

Главная задача УПП — обеспечение бесступенчатого, плавного разгона и остановки электродвигателя за счет регулирования величины напряжения.

Плавный пуск положительно влияет на функционирование системы и предотвращает разнообразные негативные проявления: проскальзывание клиновидных ремней, гидравлические удары в трубопроводахи т. д.

DS7 — модели устройств плавного пуска из серии DS7 представляют собой простые и экономичные решения для применения в целом ряде отраслей, а также для замены пусковых сборок по схеме «Звезда–Треугольник». Помимо этого, данное оборудование обеспечивает плавный пуск небольших конвейеров, насосов и вентиляторов.

S811+ — новые софтстартеры серии S8x1+ обеспечивают плавный пуск насосов, конвейеров и вентиляторов. К числу дополнительных преимуществ использования таких УПП относятся максимально компактные размеры в классе, расширенная функциональность и самый большой на рынке набор встроенных защит как системы, так и двигателя.

Устройства плавного пуска DS7

• Компактный размер
• Общие аксессуары с контакторами DILM
• Интеграция в систему SmartWire-DT
• Уникальный алгоритм управления пуском двигателя, устраняющий вибрации
• Управление по двум фазам
• Повышенный крутящий момент

Применение устройства плавного пуска вместо контактора позволит

• Избежать высоких пусковых токов, возникающих при пуске асинхронного двигателя и вызывающих просадку напряжения сети.
• Избежать гидравлических ударов в системах насосов.
• Обеспечить мягкий пуск конвейерным системам.
• Увеличить срок службы установок в связи с устранением ударной нагрузки на механизмы (шпильки, подшипники, приводные ремни и т. п.).

Преимущества

В устройстве плавного пуска DS7 применен уникальный, разработанный и запатентованный компанией Eaton, алгоритм управления тиристорами (PCT/EP00/12938,19.12.2000), позволяющий радикально уменьшить пульсации момента при пуске, связанные с формированием элиптического вращающегося поля, а так же вдвое уменьшить ток неуправляемой фазы, что приводит к более быстрому и равномерному пуску двигателя и более качественной защите с помощью автоматического выключателя.

Характеристики

• Встроенные шунтирующие контакторы.
• Категория применения AC-53a: 10 пусков в час, трехкратный пусковой ток, пуск в течение 5 с, 75% времени работы в цикле.
• Температурный диапазон работы 0…40 °С
• Питание 24 В AC/DC или 110/230 В AC
• Напряжение сети 230-480 В
• Настройки для стандартных применений.

Управляемые параметры

• Время разгона: от 1 до 30 с
• Напряжение пуска: от 30 до 100 %
• Время торможения: от 0 до 30 с

DS7 в системе xStart

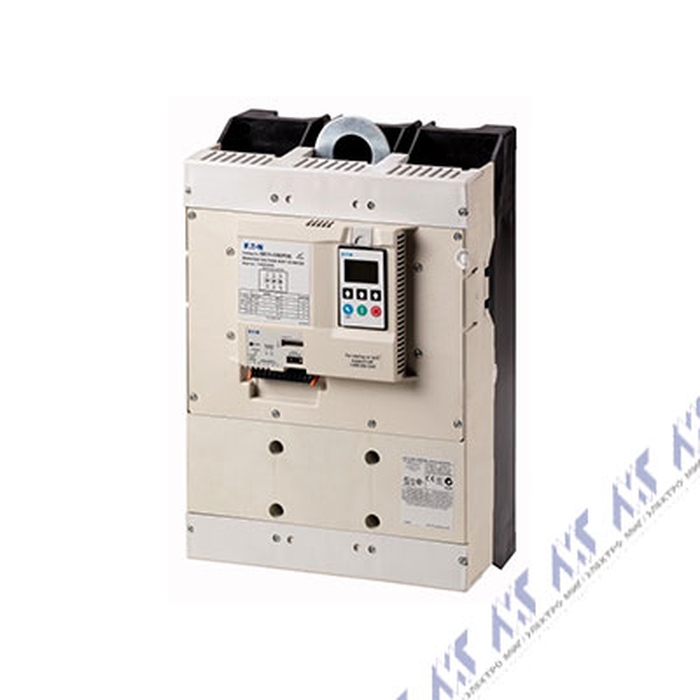

Устройства плавного пуска S811+

• Высокая перегрузочная способность
• Управление по трем фазам
• Возможно подключение как напрямую от сети, так и по схеме «внутри треугольника»
• Внутренняя схема шунтирования и расширенные механизмы мониторинга и защиты
• Номинальный рабочий токдо 1000 А

Характеристики

• Регулируемые классы перегрузки: 5, 10, 20, 30
• Температура окружающего воздуха от -30 °C до 50 °C
• Питание 24 В DC
• Сетевое напряжение до 690 В

Обозначения

1. УПП S811+
2. Держатель плавкой
вставки 3. Плавкая вставка
