Артикул  52.28.001
Производитель:  JANITZA

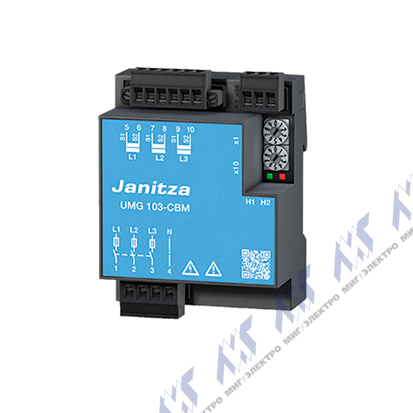

UMG 103-CBM - 52.28.001

52.28.001 Универсальный измерительный прибор для монтажа на DIN-рейку UMG 103-CBM, предназначенный для измерения электрических величин в сети низкого напряжения, L-N: 80…240 V AC, Modbus RTU, измерение гармоник до 25-й, Память 4 Мб, встроенные часы и батарейка, Интервал поверки приборов составляет 10 лет

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Артикул  52.28.001
Производитель:  JANITZA

UMG 103-CBM - 52.28.001

52.28.001 Универсальный измерительный прибор для монтажа на DIN-рейку UMG 103-CBM, предназначенный для измерения электрических величин в сети низкого напряжения, L-N: 80…240 V AC, Modbus RTU, измерение гармоник до 25-й, Память 4 Мб, встроенные часы и батарейка, Интервал поверки приборов составляет 10 лет

Технические характеристики:
  • Тип монтажа: DIN-рейка
  • Степень защиты, IP: 20
  • Напряжение питания, В: Нет
Под заказ

Продукт временно недоступен
для заказа на сайте.

Для заказа обращайтесь к менеджерам компании

Универсальный измерительный прибор UMG 103

Универсальные измерительные приборы UMG 103 используются в системах распределения низкого напряжения. Измерение можно проводить в трехфазной системе с нейтральным проводом.

В дополнение к большому количеству измеряемых электрических значений, UMG 103 предлагает множество дополнительных функций, такие как измерение гармоник, запись минимальных и максимальных значений, счётчика рабочих часов, биметаллической функции полосы и защиты паролем. Интерфейс и возможность подключения к промышленным сетям (Modbus) позволяют осуществить коммуникацию измеряемых данных и объединить их с автоматизированной системой управления производством и потреблением энергии.

Преимущества:

  1. Измерение в TN и TTсетях.
  2. 3 входа измерения напряжение (300В CATIII), 3 входа измерения тока.
  3. Непрерывное сканирование измеряемых входов напряжения и тока.
  4. Высокая точность измерения, эффективный класс энергии 0.5; U/I, 0.2%.
  5. Анализ гармоник до 25ой включительно.
  6. Включает бесплатное ПО GridVis.
  7. Коммуникация данных измерения происходит через интерфейс RS 485 (Modbus RTU, slave).
  8. Установка на DIN-рейку 35мм.
  9. Подходит для монтажа в шкафах или маленьких распределительных щитах в любом положении.

Измеряемые значения:

Измеряемая величина Диапазон измерения Дискретность
Напряжение L-N 50 .. 265 V (300 Vrms) 0.01 V
Напряжение L-L 87 .. 458 V (520 Vrms) 0.01 V
Ток 0,001 .. 7.5 Arms 0.1 mA
Частота 45 Hz..65 Hz 0.001 Hz

Измерение тока

  1. Входная мощность: 0.2 VA (Ri=5 mOhm)
  2. Номинальный ток: 5 А
  3. Перегрузка (в теч. 1 сек.): 100 А
  4. Частота сканирования: 5.4 kHz

Измерение напряжения

  1. Диапазон напряжения питания:
    • для запитки от одной фазы: 100 .. 265 V (50/60 Hz)
    • для запитки от трёх фаз: 100 .. 265 V (50/60 Hz)
  2. Входная мощность макс.: 4 VA
  3. Частота сканирования: 5.4 kHz

Варианты коммуникации:

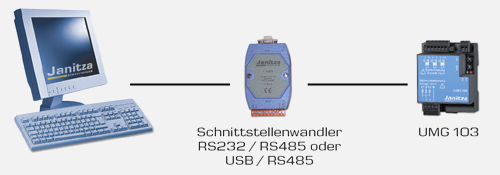

1. Подключение UMG 103 к компьютеру с использованием конвертера интерфейса.

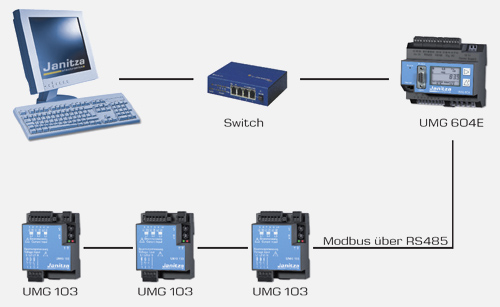

2. Подключение нескольких UMG 103 к компьютеру при помощи UMG 604 (с опцией Ethernet).
