Блоки питания SIEMENS SITOP для AS-интерфейса

Блоки питания для AS-интерфейса

Специализированные блоки питания предназначены для питания систем автоматики безопасности на базе AS-Interface. Источник питания AS-интерфейса это ключевой компонент AS-сети, обеспечивающий питанием электронную часть сети (модули AS-интерфейса, ведущие AS-интерфейса) и подключенные датчики. Выходное напряжение блоков питания для AS-Interface должно обладать высокой стабильностью и низкими остаточными пульсациями.

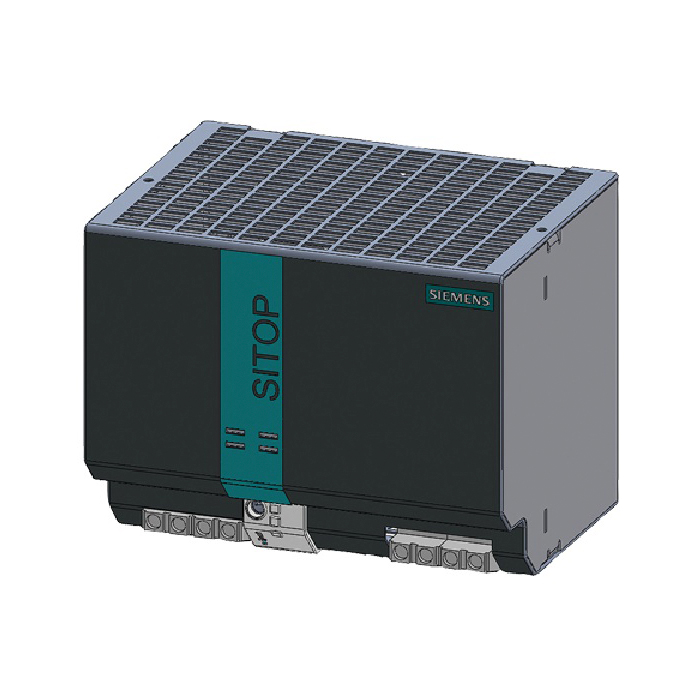

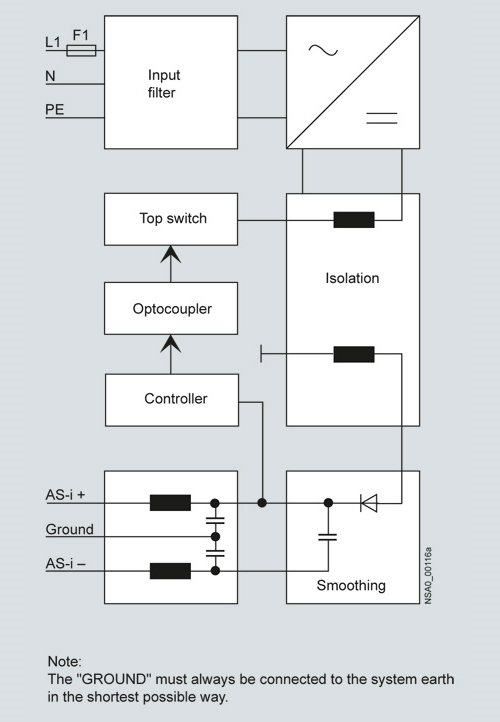

Принципиальное устройство блоков питания AS-Interface:

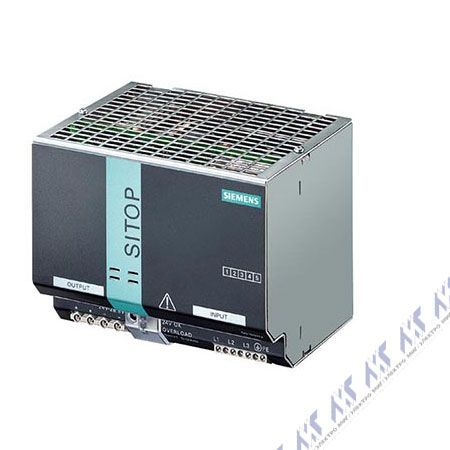

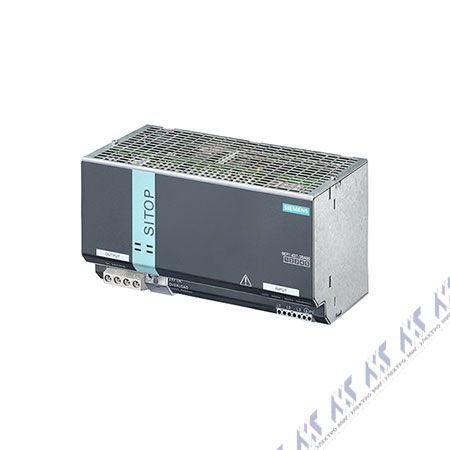

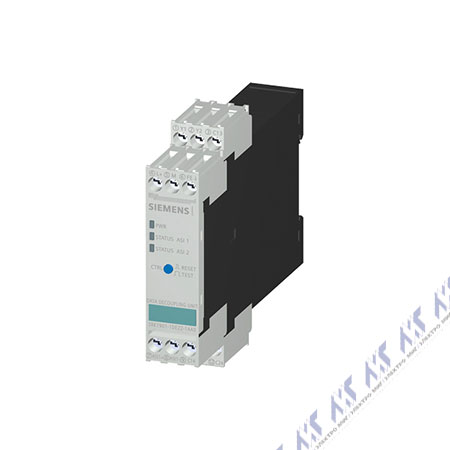

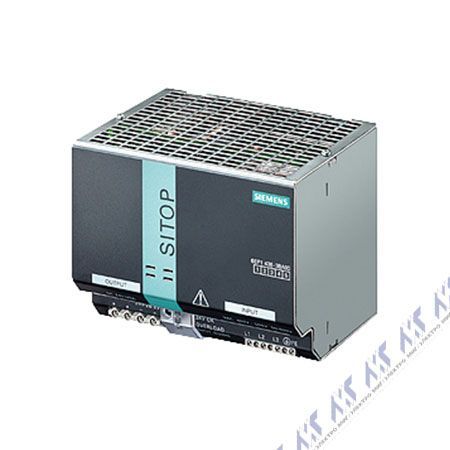

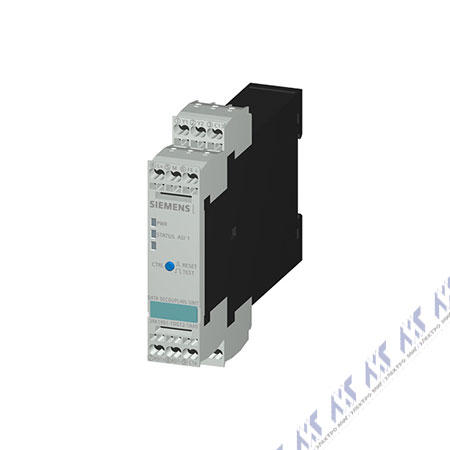

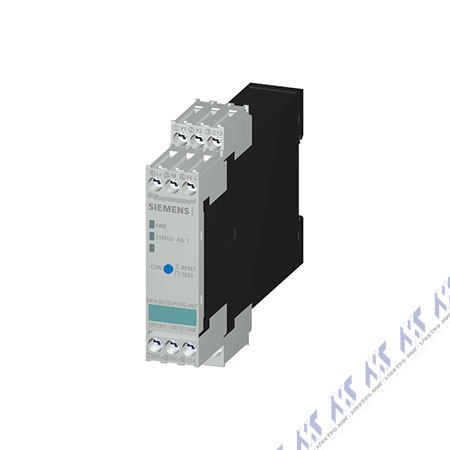

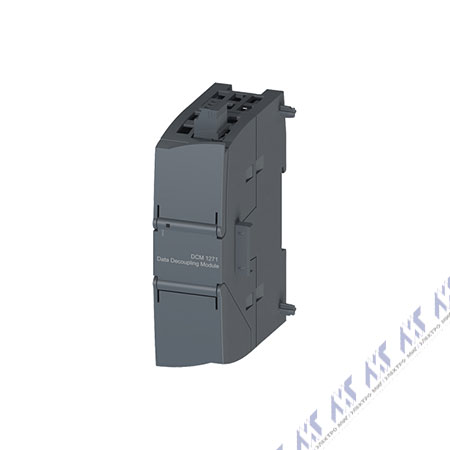

Через двухжильный кабель AS-Interface одновременно передаются данные автоматики безопасности и обеспечивается питание. Поэтому блоки питания для AS-Interface наряду с электроснабжением сети AS-Interface должны также обеспечить развязку с данными. По этой причине для электроснабжения сети AS-Interface необходимо использовать специализированные источники питания для AS-Interface со встроенными цепями развязки данных или стандартные источники питания 24В DC и 24В DC с использованием модулей развязки данных AS-интерфейса типа S22.5 или DCM1271.

Следует обратить внимание на то, что имеет место различие между энергоснабжением датчиков AS-Interface и исполнительных устройств.

Энергия для питания исполнительных устройств (выходов) не берется, как правило, из кабеля AS-Interface. Для этого следует предусмотреть отдельный блок питания нагрузки, который должен подключаться через отдельный кабель (напр., черный плоский кабель AS-Interface). С его помощью можно реализовать также соответствующие цепи аварийного отключения.

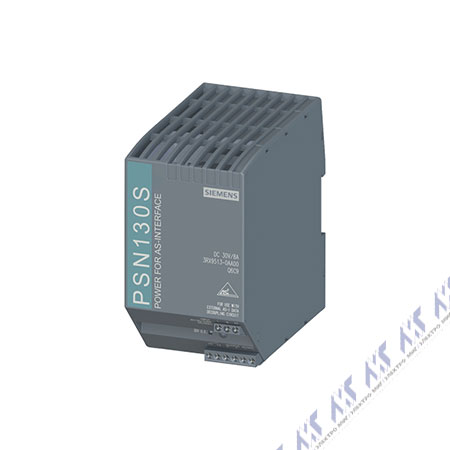

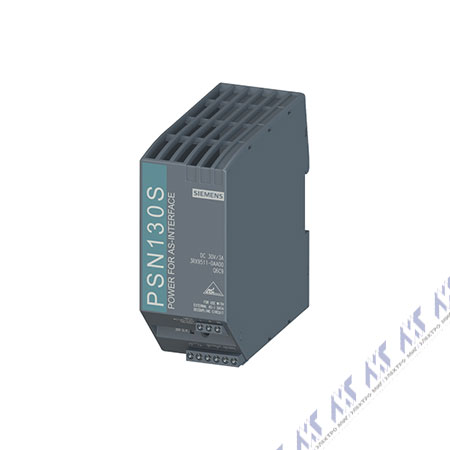

Источники питания PSN130S предназначены для питания компонентов AS Interface напряжением 30 В DC, имеют защиту от перегрузки, КЗ, сигнальный диагностический контакт. Для разделения данных от напряжения питания требуется дополнительный модуль развязки данных S22.5 или DCM1271.

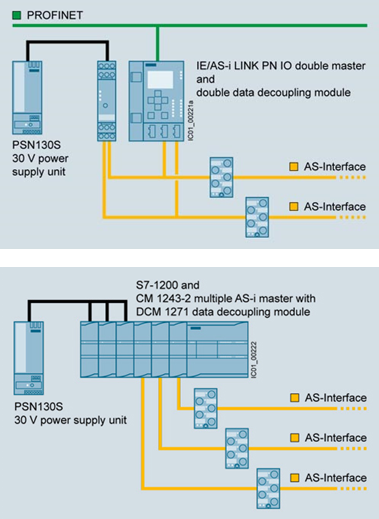

Варианты подключения блоков питания для AS Interface:

Основные характеристики блоков питания для AS- интерфейса серии PSN130S:

• Подключение к одной фазе переменного тока;
• Автоматическое определение напряжения 120 В AC и 230 В AC;
• Ограничение выходного напряжения 37В в случае неисправности блока питания;
• Диагностика: если выходное напряжение > 26.5 В DC, то горит зелёный светодиод и сигнальный светодиод и сигнальный контакт 13-14 находится в замкнутом состоянии.

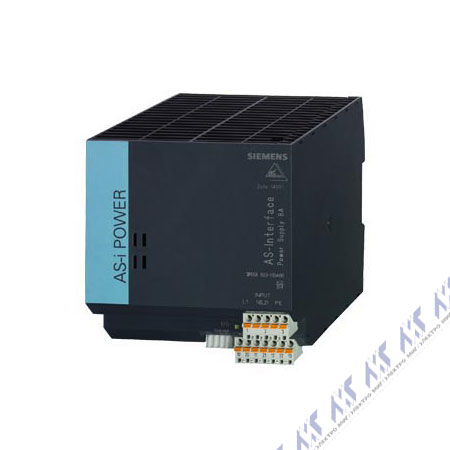

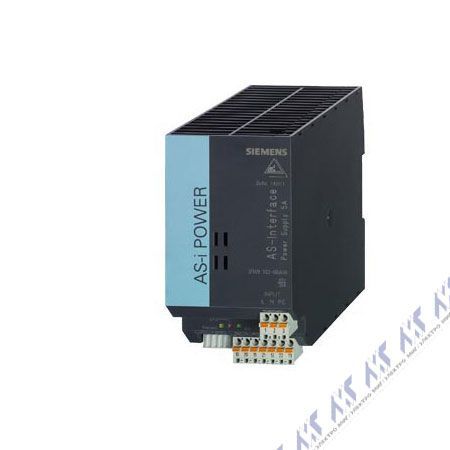

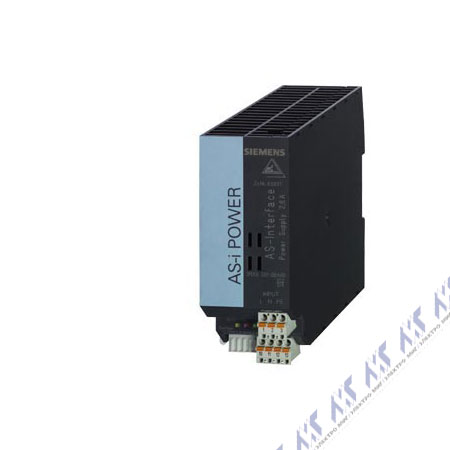

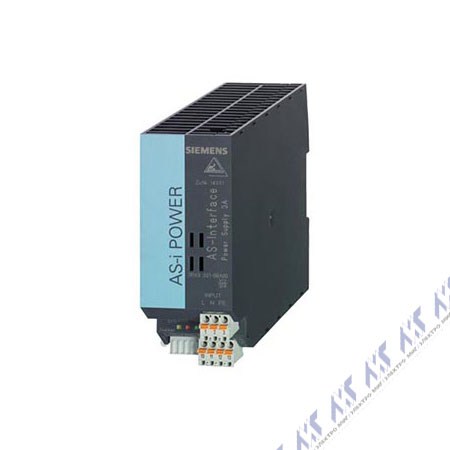

Источники питания AS-I Power имеют встроенные цепи, обеспечивающие развязку данных AS-интерфейса и не требуют внешнего дополнительного модуля, обладают большим функционалом.

Согласно требованиям EN 60204, часть 1 или DIN VDE 0113 «замыкания на землю в цепях управления не должны ни приводить к непреднамеренному запуску или к опасным перемещениям машины, ни препятствовать ее останову».

Для выполнения этих требований используется модуль распознавания замыканий на землю AS-Interface или блоки питания с распознавание замыкания на землю. С помощью этих модулей можно надежно распознавать замыкания на землю в установках AS-Interface и сигнализировать о них.

Распознаются следующие замыкания на землю:

• Замыкание на землю AS-i «+»
• Замыкание на землю AS-i «-»
• Замыкание на землю датчиков и исполнительных устройств, получающих питание от напряжения AS-Interface.

Основные характеристики блоков питания для AS- интерфейса серии AS-I Power:

• Реализована функция контроля замыкания фазы на землю: устройство обеспечивает надежное обнаружение и сигнализацию КЗ. В случае КЗ на землю напряжением на AS-интерфейсе может быть автоматически отключено.
• Встроенная защита от перегрузки: перегрузка обнаруживается и сигнализируется при помощи диагностического светодиода.
• Диагностическая память: моменты КЗ на землю и перегрузки сохраняются в диагностической памяти и сигнализируются до тех пора пока не будет осуществлен «Сброс» (Reset).
• Удаленный ’Сброс" и сигнализация: КЗ на землю может сигнализироваться через релейные контакты или/и индикацию светодиодами.
• 2-х фазное соединение/Сверхширокий входной диапазон при 8 A: ультра широкий диапазон от 120 до 500 В на 8-A модификации позволяет использовать их в любых сетях в любой точке мира.
• Работа с 24 В постоянного напряжения: источник питания 3A также доступен в модификациях с 24 В DC входами. Это полезно когда электроустановка работает от батареи или от бесперебойного источника питания (UPS).
• Все блоки питания AS-Interface имеют сертификат AS-Interface. Для использования по всему миру имеются в блоки питания с допуском к эксплуатации UL, CSA и в судостроении.

Номенклатура источников питания для AS-Interface и модулей развязки:
