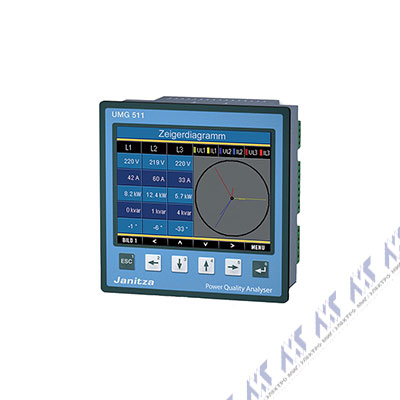

Анализатор качества мощности UMG 511 предназначен для осуществления контроля качества мощности согласно стандартам. Анализатор мощности UMG 511 компании Janitza собирают и анализируют все параметры качества мощности, такие как: доза фликера, кратковременные прерывания с функцией записи ошибок, переходные процессы, гармоники до 63-ей и броски тока и т.д. В компалект к прибору входит программное обеспечение GridVis которое позволяет осуществлять обширный анализ одним щелчком кнопки.

С помощью прибора UMG 511 осуществляется быстрая интеграция в существующие сети коммуникаций без дополнительных затрат, благодаря обширным возможностям коммуникации (RS 485 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS).

Анализатор качества мощности оборудован 4 измерительными входами по току и напряжению, измеряет и оцифровывает действующие значения токов и напряжения в сети 50-70 Гц. Встроенный микропроцессор вычисляет электрические параметры от значений выборки. Соответствующее напряжение может быть определено как линейное или фазное напряжение для измерения в трехфазной системе.

Напряжение подаваемое на UMG 511 используется как опорное напряжение для измерения гармонического состава, переходных процессов, записи событий и подсчёт дозы фликера. Для записи токовых событий необходимо установить номинальное значение тока.

UMG 511 может использоваться в применениях для исследования аварий на стороне потребителя а также использоваться в качестве профилактических измерений на предмет возмущений электрической сети.

Большое количество цифровых и аналоговых входов и выходов предлагает множество возможностей систем коммуникации, и позволяет осуществлять связь с ПЛК и независимыми задачами управления.

Сферы применения:

1. Непрерывный контроль качества мощности, например EN 50160
2. Ethernet шлюз для вторичных измерительных приборов
3. Анализ электрических проблем и дефектов сети
4. Контроль внутренней системы распределения в соответствии с EN 61000-4-7, 4-15, 4-30
5. Генератор отчётов для EN 50160 анализов
6. Удалённое управление

Особенности:

1. Измерение качества мощности в соответствии с DIN EN 61000-4-30.
2. Метод измерения класса A.

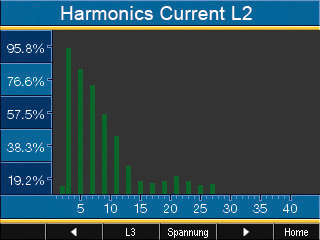

3. Анализ Фурье с 1ой по 63ю гармоники для U-LN, U-LL, I, P (потребление/генерация) и Q (инд./емк.).
4. Измерение обычных и промежуточных гармоник (U-LN, U-LL, I) в соответствии с DIN EN 61000-4-7.
5. Анализ и оценка по DIN EN 50160 при помощи программного обеспечения GridVis для анализа и программирования.
6. ПО GridVis входит в комплект поставки.
7. Измерения дозы фликера в соответствии с DIN EN 61000-4-15.
8. Измерение в TN и TT сетях (500V CATIII).
9. 4 измерительных входа по напряжению, 4 измерительных входа по току.
10. Непрерывная выборка с входов тока и напряжения с частотой 20кГц.
11. Запись более чем 2000 различных измеряемых параметров за цикл измерения (200мс).
12. Обнаружение переходных процессов >50мкс и запись до 16.000 выборок.
13. Регистрация данных / Память событий (256MB Flashdisk).
14. 8 цифровых входов и 5 цифровых выходов.
15. Profibus DP/V0, альтернативно RS 485 (Modbus RTU, Modbus-Master, опционально BACnet).
16. Ethernet (Web-Server, E-Mail, опционально BACnet).
17. Программирование специализированных клиентских применений в Jasic.
* BACnet — опция

Преимущества:

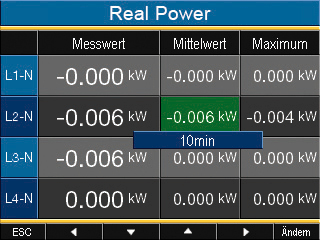

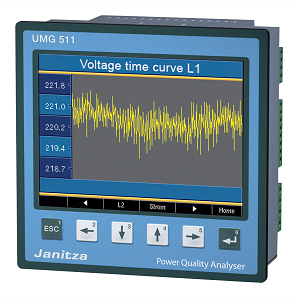

1. Наличие цветного ЖК-дисплея UMG 511 с активной матрицей (5,7″) и подсветкой позволяет отображать значения измерений в числовой форме, в виде гистограммы или линейного графика. Выбранные дисплеи могут автоматически сменяться с выбранным интервалом времени (авторотация дисплея). Устройство программируется, при помощи текстового меню на дисплее или программного обеспечения GridVis.
2. UMG 511 имеет 4 измерительных канала для тока и напряжения. Первые три канала (измерение основной линии) предназначены для использования в трехфазной системе.
3. UMG 511 имеет внутреннюю память на 256 MB для непрерывной регистрации всех измеряемых данных. Память измеряемых значений свободно конфигурируема в отношении выбора измеряемых величин которые должны быть записаны и интервалов времени записи.
4. Прибор обладает 8 цифровыми входами , которые могут использоваться для переключения тарифов, для синхронизации, запуска регистрации данных или как счётные входы для импульсов. Встроенные 8 программируемых компараторов, которым могут быть присвоены до 4 параметров измерения для установки пределов. Цифровые выходы могут также быть запрограммированы как сигнальные выходы для переходных процессов, событий или как импульсные выходы.

Интерфейсы:

• RS485 протоколы: Profibus DP или Modbus / RTU, Modbus-Gateway и BACnet
• Fast Ethernet 10/100Base-TX протоколы: HTTP, NTP, Modbus TCP, Modbus через TCP, DHCP и BACnet

Измеряемые значения и записанные данные могут быть считаны через Ethernet (TCP/IP). Конфигурация прибора и анализ данных выполняется с помощью программного обеспечения GridVis входящего в комплект поставки. При помощи сетевых протоколов (Modbus/RTU, Modbus/TCP, Profibus) могут быть считаны действительные измеряемые значения и осуществляться управление цифровых входов и выходов. Содержание цифровых входов и выходов могут использоваться для различных задач.
