Для чего нужны частотные преобразователи?

25.12.2024

Для чего нужны преобразователи частоты?

Преобразователи частоты (частотные преобразователи) – это сложные устройства для управления двигателями асинхронного типа. Основная функция преобразователя - изменение скорости вращения и крутящего момента электродвигателя, путем изменения частоты питающего напряжения.

Силовую часть частотного преобразователя можно разделить на 3 части:

Выпрямитель - преобразует переменное 3-х фазное напряжение в постоянное пульсирующее

Звено постоянного тока - в него входят фильтр (DC-дроссель) сглаживающий пульсации напряжения. И тормозной модуль для сброса энергии на резистор в генераторном режиме

Инвертор - преобразует постоянное напряжение DC-контура в 3х380AC переменного

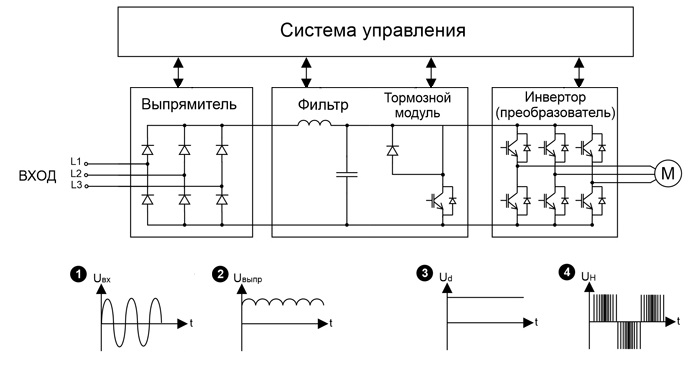

Структурная схема силовой части преобразователя:

силовой части преобразователя

За правильность и эффективность работы отвечает система управления, которая и определяет дальнейшее разделение преобразователей частоты по типу:

● Скалярные – работающие по закону U/f, постоянное отношение выходного напряжения к выходной частоте (U/f=const), при изменении нагрузки электродвигателя, наблюдаются увеличение или уменьшение скорости, в зависимости от приложенного направления. Применяются в системах с постоянной нагрузкой. Это упрощенные преобразователи с невысокой стоимостью и низкими характеристиками регулирования.

● Векторные – при таком управлении преобразователь работает по математической модели электродвигателя, что позволяет с высокой точностью поддерживать момент и скорость. Система управления таких преобразователей снабжена мощным процессором, что приводит к увеличению стоимости.

Что дает применение преобразователей частоты?

Применение преобразователей частоты позволяет сделать работу с асинхронными электродвигателями более комфортной и энергоэффективной.

1. Регулирование скорости в широком диапазоне, при скалярном управлении 1:100 и при векторном 1:1000;

2. Настройка темпа разгона и торможения;

3. Переключение направления вращения, без использования механических аппаратов;

4. Возможность удаленного контроля и мониторинга;

6. ПИД-регулятор процесса;

7. Обеспечение комплексной защиты двигателя от перегрузок и перегрева;

8. Увеличение срока службы оборудования;

9. Функции позиционирования – точного определения положения вала;

10. Встроенный ПЛК позволяет реализовать базовые функции управления расходом, давлением и температурой. Так же можно настроить преобразователь на выполнение определенных действий, в определенное время.

Наиболее часто преобразователи частоты встречаются в промышленности, на производстве, где установлено большое количество асинхронных двигателей:
- Электроприводы обрабатывающих станков – деревообработка, металлообработка, целлюлозно-бумажная промышленность;
- Подъемно-транспортное оборудование – лифты, конвейеры, лебедки, подъемники и т.д.
- Транспортные системы – конвейеры горизонтального перемещения, транспортеры и т.д.
- Промышленные роботы и манипуляторы

Но такая же необходимость в управлении электродвигателями есть как в административно-хозяйственном секторе, так и в бытовом. То есть:
- Системы вентиляции и кондиционирования;
- Котельные и другие системы отопления;
- Насосное оборудование – системы водоподготовки, водоочистки и водоотведения


Артикул MD580-01-1K5G/2K2P-3B

Производитель: MEGE Drive

MD580-01-1K5G/2K2P-3B

Преобразователь частоты MEGE Drive 580, высокая перегрузка 150%, 3х380, выходная мощность 1,5кВт, номинальный выходной ток 4,2А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Цена с НДС за шт:

21478.38

руб. руб. USD EUR

Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.

Артикул MD580-01-0K7G/1K5P-3B

Производитель: MEGE Drive

MD580-01-0K7G/1K5P-3B

Преобразователь частоты MEGE Drive 580, высокая перегрузка 150%, 3х380, выходная мощность 0,75кВт, номинальный выходной ток 2,5А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Цена с НДС за шт:

18836.03

руб. руб. USD EUR

Отправить запрос

Артикул ABC00131

Производитель: VEDA

VF-101-P18K-0038-U-T4-E20-B-H

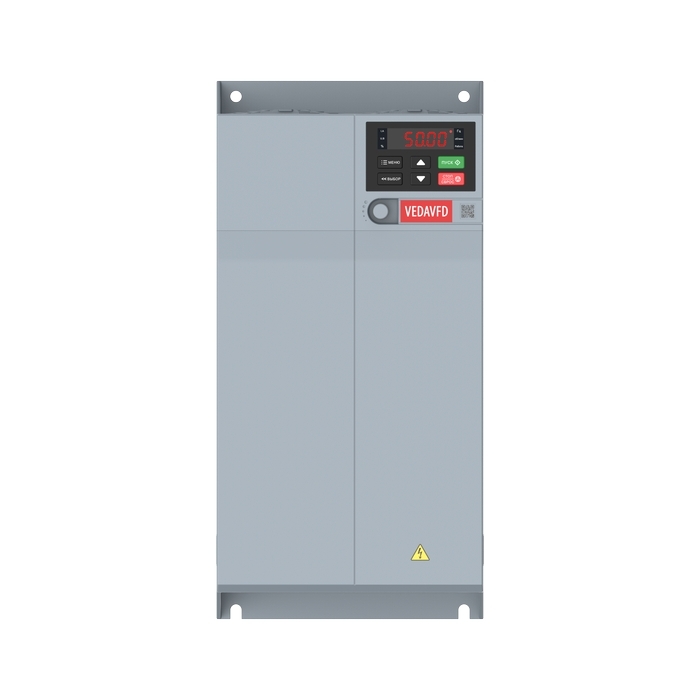

Преобразователь частоты VF-101 Basic Drive высокая перегрузка, 3х380В, выходная мощность 18кВт, номинальный ток 38А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Для заказа обращайтесь к менеджерам компании

Отправить запрос

Артикул ABA00014

Производитель: VEDA

VF-51-P22K-0045-T4-E20-B-H

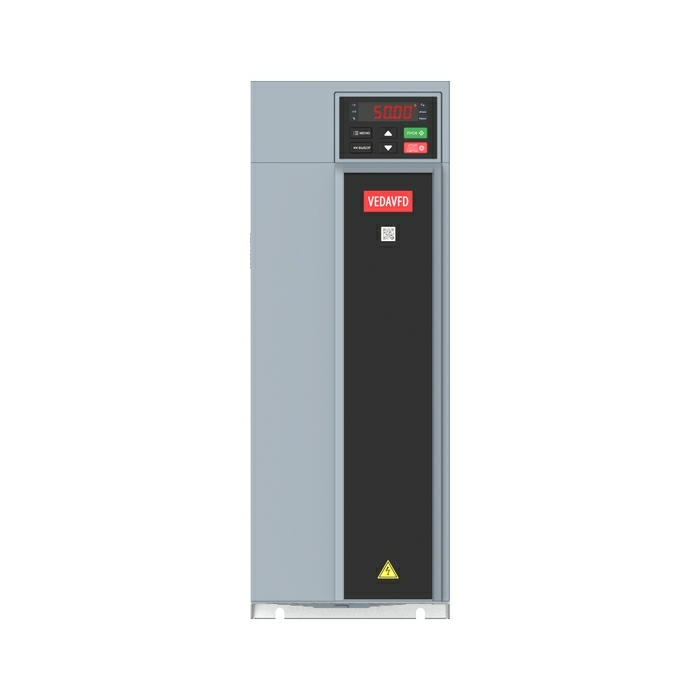

Преобразователь частоты VEDA VF-51, высокая перегрузка 150%, 3х380 В, выходная мощность 22 кВт, номинальный выходной ток 45 А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Для заказа обращайтесь к менеджерам компании

Отправить запрос

Артикул ABA00012

Производитель: VEDA

VF-51-P15K-0032-T4-E20-B-H

Преобразователь частоты VEDA VF-51, высокая перегрузка 150%, 3х380 В, выходная мощность 15 кВт, номинальный выходной ток 32 А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Для заказа обращайтесь к менеджерам компании

Артикул ABA00011

Производитель: VEDA

VF-51-P11K-0025-T4-E20-B-H

Преобразователь частоты VEDA VF-51, высокая перегрузка 150%, 3х380 В, выходная мощность 11 кВт, номинальный выходной ток 25 А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Цена с НДС за шт:

61857.23

руб. руб. USD EUR

Отправить запрос

Артикул 132F0030

Производитель: DANFOSS

FC-051P7K5T4E20H3BXCXXXSXXX

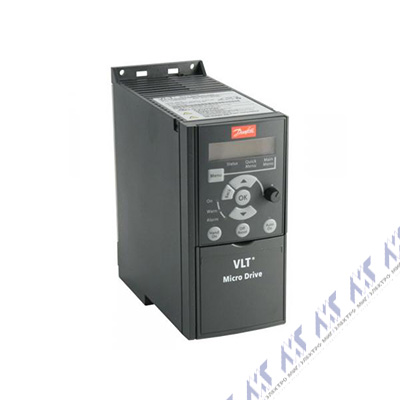

Преобразователь частоты VLT Micro Drive FC 51. Мощность 7,5 кВт / 10 л.с.; Номинальный ток 15,5 А, максимальный 23,5 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Тормозной транзистор; Без панели управления LCP; платы с доп. покрытием PCB; FC-051P7K5T4E20H3BXCXXXSXXX

Для заказа обращайтесь к менеджерам компании

Отправить запрос

Артикул 132F0024

Производитель: DANFOSS

FC-051P3K0T4E20H3BXCXXXSXXX

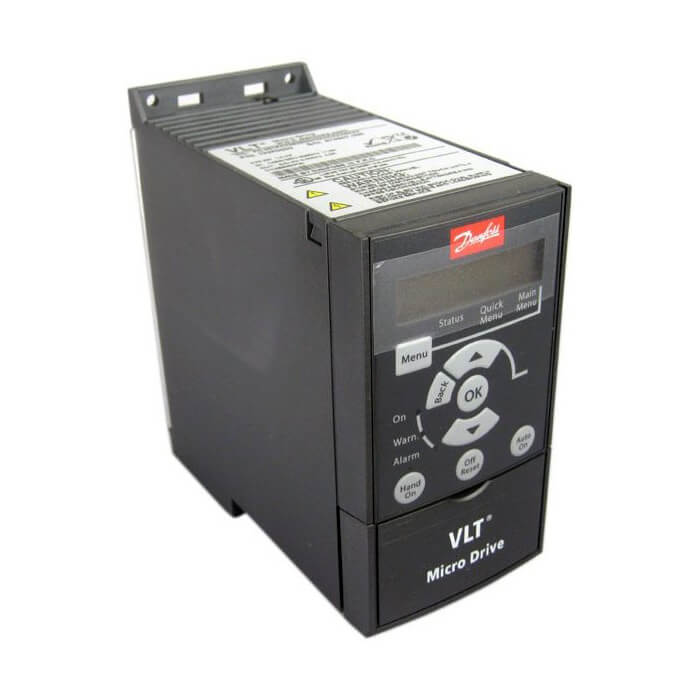

Преобразователь частоты VLT Micro Drive FC 51. Мощность 3,0 кВт / 4,0 л.с.; Номинальный ток 7,2 А, максимальный 10,8 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Тормозной транзистор; Без панели управления LCP; платы с доп. покрытием PCB; FC-051P3K0T4E20H3BXCXXXSXXX

Для заказа обращайтесь к менеджерам компании

Артикул 132F0018

Производитель: DANFOSS

FC-051PK75T4E20H3XXCXXXSXXX

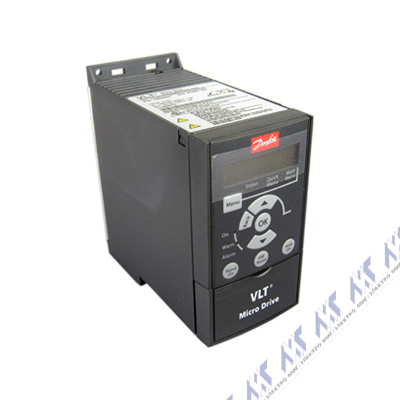

Преобразователь частоты VLT Micro Drive FC 51. Мощность 0,75 кВт / 1,0 л.с.; Номинальный ток 2,2 А, максимальный 3,3 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Без тормозного транзистора; Без панели управления LCP; платы с доп. покрытием PCB; FC-051PK75T4E20H3XXCXXXSXXX

Цена с НДС за шт:

19800.00

руб. руб. USD EUR

Артикул 132F0017

Производитель: DANFOSS

FC-051PK37T4E20H3XXCXXXSXXX

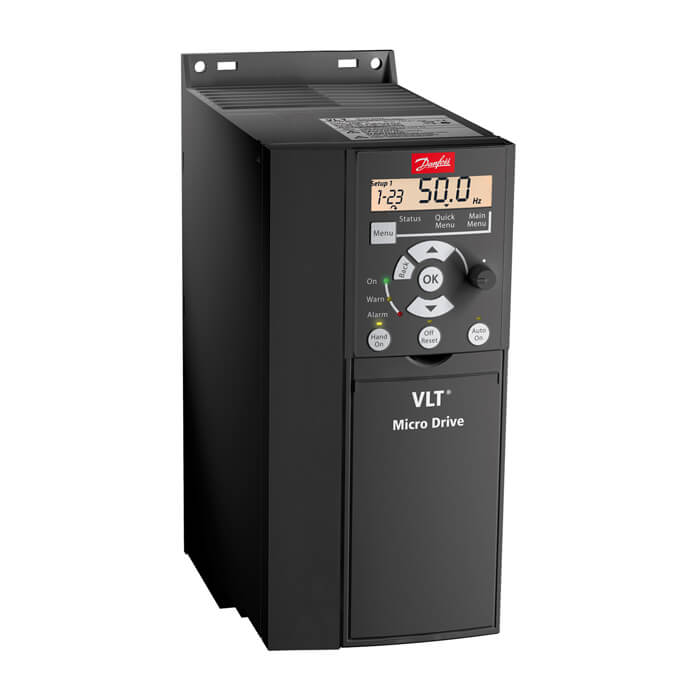

Преобразователь частоты VLT Micro Drive FC 51. Мощность 0,37 кВт / 0,50 л.с.; Номинальный ток 1,2 А, максимальный 1,8 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Без тормозного транзистора; Без панели управления LCP; платы с доп. покрытием PCB; FC-051PK37T4E20H3XXCXXXSXXX

Цена с НДС за шт:

18900.00

руб. руб. USD EUR

Артикул 131B3526

Производитель: DANFOSS

131B3526

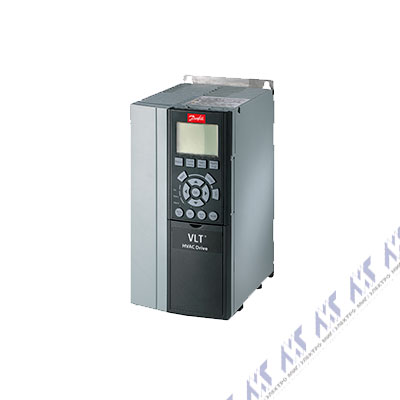

Преобразователь частоты Danfoss FC-102 1,1 кВт, T4 3ф.~380-460 В, , E20 IP20/ Шасси, H2 - базовый А2 графическая панель оператора, без тормозного транзистора, C базовым. 3С2 покрытием плат, AX без опции, BX без опции CXXXX без опции DX без опции FC-102P1K1T4E20H2XGXXXXSXXXXAXBXCXXXXDX

Цена с НДС за шт:

37908.36

руб. руб. USD EUR

Артикул 131B0585

Производитель: DANFOSS

131B0585

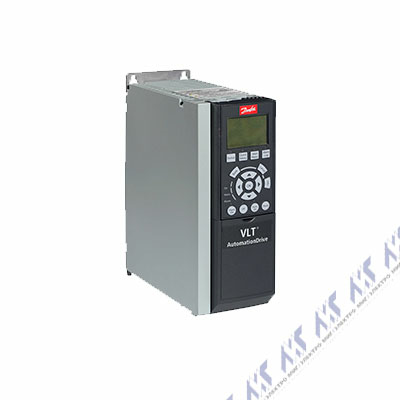

Преобразователь частоты Danfoss FC-302 0,37 кВт, T5 3ф.~380-500 В, , E20 IP20/ Шасси, H1 - улучшенный А1/B без панели оператора, торм. ключ C базовым. 3С2 покрытием плат, A0 Profibus DP, BX без опции CXXXX без опции DX без опции FC-302PK37T5E20H1BXXXXXSXXXXA0BXCXXXXDX

Цена с НДС за шт:

39356.10

руб. руб. USD EUR

Артикул ABA00013

Производитель: VEDA

VF-51-P18K-0038-T4-E20-B-H

Преобразователь частоты VEDA VF-51, высокая перегрузка 150%, 3х380 В, выходная мощность 18,5 кВт, номинальный выходной ток 38 А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Цена с НДС за шт:

88427.62

руб. руб. USD EUR

Под заказ

Отправить запрос

Артикул ABA00009

Производитель: VEDA

VF-51-P5K5-0013-T4-E20-B-H

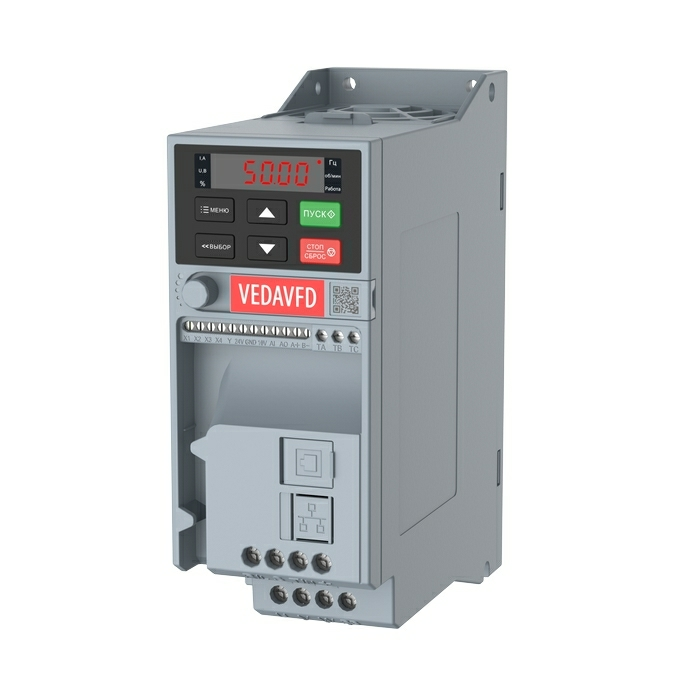

Преобразователь частоты VEDA VF-51, высокая перегрузка 150%, 3х380 В, выходная мощность 5,5 кВт, номинальный выходной ток 13 А, исполнение корпуса IP20, ЭМС фильтр встроен, тормозной ключ встроен, панель управления встроена, сетевой протокол RS-485

Цена с НДС за шт:

37865.97

руб. руб. USD EUR

Для заказа обращайтесь к менеджерам компании

Под заказ

Отправить запрос

Артикул 132F0026

Производитель: DANFOSS

FC-051P4K0T4E20H3BXCXXXSXXX

Преобразователь частоты VLT Micro Drive FC 51. Мощность 4,0 кВт / 5,5 л.с.; Номинальный ток 9 А, максимальный 13,7 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Тормозной транзистор; Без панели управления LCP; платы с доп. покрытием PCB; FC-051P4K0T4E20H3BXCXXXSXXX

Для заказа обращайтесь к менеджерам компании

Под заказ

Отправить запрос

Артикул 132F0022

Производитель: DANFOSS

FC-051P2K2T4E20H3BXCXXXSXXX

Преобразователь частоты VLT Micro Drive FC 51. Мощность 2,2 кВт / 3,0 л.с.; Номинальный ток 5,3 А, максимальный 8 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Тормозной транзистор; Без панели управления LCP; платы с доп. покрытием PCB; FC-051P2K2T4E20H3BXCXXXSXXX

Для заказа обращайтесь к менеджерам компании

Под заказ

Отправить запрос

Артикул 132F0020

Производитель: DANFOSS

FC-051P1K5T4E20H3BXCXXXSXXX

Преобразователь частоты VLT Micro Drive FC 51. Мощность 1,5 кВт / 2,0 л.с.; Номинальный ток 3,7 А, максимальный 5,6 А;Трехфазный ~380-460 В; Исполнение корпуса IP 20/ Шасси; ЭМС фильтр: ул. РЧ фильтр А1/B ум.каб; Тормозной транзистор; Без панели управления LCP; платы с доп. покрытием PCB FC-051P1K5T4E20H3BXCXXXSXXX

Для заказа обращайтесь к менеджерам компании

Под заказ

Отправить запрос

Артикул 132F0003

Производитель: DANFOSS

FC-051PK75S2E20H3XXCXXXSXXX

Преобразователь частоты Danfoss Micro Drive FC-51 0,75 кВт / 1,0 л.с., ~200-240 В, IP 20/ Шасси, Без дисплея. FC-051PK75S2E20H3XXCXXXSXXX

Для заказа обращайтесь к менеджерам компании
